Espressif ESP32 पर OTA का टेस्ट करें

यहां दिए गए निर्देशों में, लाइटिंग ऐप्लिकेशन के उदाहरण के साथ-साथ Matter SDK और M5Stack ESP32 डेवलपमेंट बोर्ड का इस्तेमाल किया गया है.

बिल्ड एनवायरमेंट सेट अप करना

सबसे पहले, Matter SDK को क्लोन करें.

इस उदाहरण में, हम Google Home के Matter Release 5 के लिए, कम से कम ज़रूरी कमिट की जांच करते हैं:

mkdir otaprep
cd otaprep
git clone https://github.com/project-chip/connectedhomeip.git
cd connectedhomeip
git fetch origin v1.0-branch
git checkout FETCH_HEAD
git submodule update --init --recursive
source ./scripts/activate.sh

इसके बाद, हम ESP32 GitHub वर्कफ़्लो में इस्तेमाल किए गए वर्शन की जांच करते हैं, ताकि यह पता चल सके कि हमारे बिल्ड के लिए कौनसी Docker इमेज सबसे सही है:

cat .github/workflows/examples-esp32.yaml | grep chip-build | head -n 1
image: connectedhomeip/chip-build-esp32:0.5.99

हम Docker इमेज से एक कंटेनर चलाते हैं. इसमें, Matter SDK को कंटेनर में माउंट करने और ESP32 डिवाइस का ऐक्सेस देने के लिए फ़्लैग पास किए जाते हैं.

docker run --name container_name -it --user $(id -u):$(id -g)--mount source=$(pwd),target=/workspace,type=bind --device=/dev/ttyUSB0 connectedhomeip/chip-build-esp32:0.5.99 /bin/bash

Matter Docker कंटेनर को बंद और चालू करना

docker run कमांड चलाने पर, बताई गई इमेज के साथ एक नया कंटेनर बनेगा. ऐसा करने पर, आपका पुराना डेटा खो जाता है. यह डेटा, कंटेनर के पिछले इंस्टेंस में सेव किया गया था. कभी-कभी ऐसा करना ज़रूरी होता है, क्योंकि इससे आपको नए इंस्टॉलेशन से शुरुआत करने में मदद मिलती है. हालांकि, इस उदाहरण में, आपको सेशन के बीच अपने काम और एनवायरमेंट कॉन्फ़िगरेशन को सेव करना होगा.

user@host> docker stop container_name

जब आप फिर से चलाने के लिए तैयार हों, तो कंटेनर शुरू करें और टर्मिनल विंडो खोलें:

user@host> docker start container_name
user@host> docker exec -it container_name /bin/bash

आपके पास अपने कंटेनर के लिए, ये कमांड इस्तेमाल करके टर्मिनल के अतिरिक्त सेशन खोलने का विकल्प है:

user@host> docker exec -it container_name /bin/bash

इसके अलावा, ये कमांड इस्तेमाल करके रूट सेशन शुरू किया जा सकता है:

user@host> docker exec -u 0 -it container_name /bin/bash

SDK टूल को शुरू करना

कंटेनर में, हम Matter SDK और ESP IDF को शुरू करते हैं:

cd /workspace
git submodule update --init --recursive
source ./scripts/activate.sh
source /opt/espressif/esp-idf/export.sh

बिल्ड करना और फ़्लैश करना

अगला टास्क, इमेज को बिल्ड करना और डेवलपमेंट किट को फ़्लैश करना है, ताकि Matter OTA फ़र्मवेयर अपडेट मिल सके.

इसके लिए, आपको एक इमेज बनानी होगी.

सबसे पहले, ESP IDF से menuconfig यूटिलिटी का इस्तेमाल करके, बिल्ड को कॉन्फ़िगर करें.

cd examples/lighting-app/esp32
idf.py menuconfig

इंटरैक्टिव मेन्यू में, ये सेटिंग कॉन्फ़िगर करें:

  1. Component config --->

  2. CHIP Device Layer --->

  3. Device Identification Options --->

  4. Vendor ID को, Connectivity Standards Alliance (Alliance) से असाइन किए गए VID पर सेट करें.

  5. Product ID को, उस PID पर सेट करें जिसे आपने Matter इंटिग्रेशन में Google Home Developer Console पर सेट किया है.

OTA Requestor फ़्लैग चालू करें:

  1. Component config -->

  2. CHIP Core -->

  3. System options --->

  4. OTA Requestor फ़्लैग [*] Enable OTA Requestor चालू करें

  5. सबसे पहले वाले मेन्यू पर वापस जाने के लिए, ESC को दो बार दबाएं.

Matter OTA इमेज बनाने का फ़्लैग चालू करें:

  1. Component config -->

  2. CHIP Device Layer --->

  3. Matter OTA Image --->

  4. [*] Generate OTA IMAGE

वर्शन नंबर सेट करें:

  1. Application manager --->

  2. [*] Get the project version from Kconfig को चुनें

  3. Project version (NEW) को 1.0 पर सेट करें

  4. कॉन्फ़िगरेशन सेव करने के लिए, s दबाएं. इसके बाद, Enter को दो बार दबाएं. फिर, menuconfig से बाहर निकलने के लिए, q दबाएं.

टेस्ट के लिए प्रमाणपत्र सेट अप करना

सीडी, डीएसी, और पीएआई प्रमाणपत्र बनाने के लिए, Matter डिवाइस के टेस्ट के लिए प्रमाणपत्र बनाना में दिया गया तरीका अपनाएं.

अपना डिवाइस बिल्ड करना

अब बिल्ड चलाएं और डिवाइस को फ़्लैश करें:

idf.py build
idf.py -p /dev/ttyUSB0 erase_flash
idf.py -p /dev/ttyUSB0 flash

ओटीए इमेज बनाना और अपलोड करना

अब ओटीए इमेज बनाने के लिए, बिल्ड सेटिंग में फिर से बदलाव करें. उसी इमेज का इस्तेमाल करें, लेकिन उसका वर्शन नंबर बढ़ा दें.

menuconfig चलाएं.

idf.py menuconfig

इंटरैक्टिव मेन्यू में, यह जानकारी अपडेट करें:

  1. Application manager --->
  2. [*] Get the project version from Kconfig को चुनें
  3. Project version (NEW) को 2.0 पर सेट करें
  4. कॉन्फ़िगरेशन सेव करने के लिए, s दबाएं. इसके बाद, Enter को दो बार दबाएं. फिर, menuconfig से बाहर निकलने के लिए, q दबाएं.

इमेज को बिल्ड करें और वापस पाएं. उदाहरण में, ओटीए के लिए इमेज की जगह और ota_image_tool.py से पार्स करने पर मिलने वाले आउटपुट, दोनों के बारे में बताया गया है.

cd build && /workspace/src/app/ota_image_tool.py show ./chip-lighting-app-ota.bin

आउटपुट इस तरह दिखता है:

Magic: 1beef11e
Total Size: 1243360
Header Size: 64
Header TLV:
  [0] Vendor Id: XXXXX (0x000)
  [1] Product Id: XXXXX (0x000)
  [2] Version: 2 (0x2)
  [3] Version String: v2.0
  [4] Payload Size: 1243280 (0x12f890)
  [8] Digest Type: 1 (0x1)
  [9] Digest: e367f4d71e2ccd554b9a399c864abbf2c039382ef1def1b986fb2f59a99923a8

Matter SDK को आपके कंटेनर होस्ट से माउंट किया जाता है. इसलिए, ओटीए इमेज आपके कंटेनर होस्ट पर उपलब्ध होती है.

ओटीए इमेज को Developer Console पर अपलोड करने के लिए, ओटीए अपलोड करने के निर्देशों का पालन करें.

Google Home से कमीशन करना और ओटीए को देखना

पक्का करें कि आपका डिवाइस, यूएसबी के ज़रिए होस्ट Linux मशीन से कनेक्ट हो. डिवाइस के लॉग पढ़ने के लिए, GNU screen के इस्तेमाल का उदाहरण यहां दिया गया है:

screen -L /dev/ttyUSB0 115200

इससे, डिवाइस से मिलने वाला आउटपुट आपके टर्मिनल पर दिखता है. साथ ही, यही आउटपुट डिफ़ॉल्ट स्क्रीन लॉग फ़ाइल screenlog.0 में लिखा जाता है.

screenlog.0 फ़ाइल को किसी दूसरे टेक्स्ट एडिटर में खोला जा सकता है. इसके अलावा, इसे cat, tail, more या grep की मदद से किसी दूसरे शेल में दिखाया जा सकता है.

बूट से लॉग देखने के लिए, डिवाइस के किनारे पर मौजूद लाल रंग के रीसेट बटन को दबाएं.

डिवाइस के आउटपुट में, आपको पहले से सेट किया गया VID और PID दिखेगा. साथ ही, क्यूआर कोड इमेज का यूआरएल भी दिखेगा. इस यूआरएल का इस्तेमाल, डिवाइस को कमीशन करने के लिए किया जाएगा.

[0;32mI (2388) chip[DIS]: Advertise commission parameter vendorID=XXXXX productID=XXXX discriminator=3840/15 cm=1[0m

[0;32mI (1928) chip[SVR]: SetupQRCode: [MT:E59-000000000000000][0m

https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%3AE59-000000000000000

पक्का करें कि आपका हब, आपके घर में ऑनलाइन हो.

लॉग फ़ाइल में दिखने वाले लिंक से मिले क्यूआर कोड का इस्तेमाल करके, Google Home app (GHA) से डिवाइस को कमीशन करें.

कमीशन करने के बाद, डिवाइस को कुछ मिनटों तक बिना किसी रुकावट के चलने दें. आपको ओटीए Requestor, ओटीए इमेज डाउनलोड, और OTAImageProcessor से जुड़ा लॉग आउटपुट दिखेगा.

इमेज इंस्टॉल होने के बाद, देखें कि इमेज के कंपाइल होने में लगने वाला समय, कंसोल पर अपलोड की गई इमेज के कंपाइल होने में लगने वाले समय के बराबर हो. साथ ही, यह समय, पहले बूट के दौरान रिपोर्ट किए गए कंपाइल होने के समय से ज़्यादा हो. screenlog.0 पर रेगुलर एक्सप्रेशन मोड में, इस पैटर्न के साथ grep चलाने पर, ओटीए की प्रोसेस को दिखाया जा सकता है:

grep -E "(Compile time|OTA)" screenlog.0

आउटपुट इस तरह दिखता है:

I (76) boot:  1 otadata          OTA data         01 00 0000f000 00002000
I (91) boot:  3 ota_0            OTA app          00 10 00020000 00177000
I (99) boot:  4 ota_1            OTA app          00 11 001a0000 00177000
I (645) cpu_start: Compile time:     Oct 15 2022 06:21:59
I (135558) chip[SWU]: OTA Requestor received AnnounceOTAProvider
I (540658) chip[SWU]: OTA image downloaded to offset 0x1a0000
I (541348) OTAImageProcessor: Applying, Boot partition set offset:0x1a0000
I (76) boot:  1 otadata          OTA data         01 00 0000f000 00002000
I (91) boot:  3 ota_0            OTA app          00 10 00020000 00177000
I (99) boot:  4 ota_1            OTA app          00 11 001a0000 00177000
I (645) cpu_start: Compile time:     Oct 15 2022 07:35:31
I (76) boot:  1 otadata          OTA data         01 00 0000f000 00002000
I (91) boot:  3 ota_0            OTA app          00 10 00020000 00177000
I (99) boot:  4 ota_1            OTA app          00 11 001a0000 00177000
I (645) cpu_start: Compile time:     Oct 15 2022 07:35:31

पहली बार चलाने के बाद, सेक्शन ओटीए इमेज बनाएं और अपलोड करें में दिए गए चरणों को दोहराया जा सकता है. इसके लिए, नई इमेज अपलोड करने की ज़रूरत नहीं है. इस बार, वर्शन को वापस 1 पर सेट करें.

menuconfig चलाएं. इसके बाद, इंटरैक्टिव मेन्यू के विकल्पों में जाकर:

  1. Component config -->

  2. CHIP Device Layer --->

  3. Device Identification Options

  4. Version String को v1.0 पर सेट करें.

  5. Device Software Version Number को 1 पर सेट करें.

  6. कॉन्फ़िगरेशन सेव करने के लिए, s दबाएं. इसके बाद, menuconfig से बाहर निकलने के लिए, q दबाएं.

GHA में, अपने घर से डिवाइस हटाएं.GHA

अगर इमेज पहले से बिल्ड नहीं की गई है, तो उसे बिल्ड करें:

idf.py build

उसे फ़्लैश करें:

idf.py -p /dev/ttyUSB0 erase_flash
idf.py -p /dev/ttyUSB0 flash

ज़रूरत के मुताबिक, Google Home से कमीशन करना और ओटीए को देखना में दिए गए चरणों को दोहराएं.

ओटीए सॉफ़्टवेयर अपडेट की पुष्टि करना

Google Home ऐप्लिकेशन (GHA) का इस्तेमाल करके, डिवाइस के सॉफ़्टवेयर वर्शन की जांच की जा सकती है. किसी डिवाइस को कमीशन करने के बाद, यह तरीका अपनाएं:

  1. मुख्य स्क्रीन पर, डिवाइस की टाइल को दबाकर रखेंGHA
  2. सबसे ऊपर दाईं ओर मौजूद, आइकॉन पर टैप करें
  3. तकनीकी जानकारी पर टैप करें
  4. सॉफ़्टवेयर वर्शन फ़ील्ड देखें

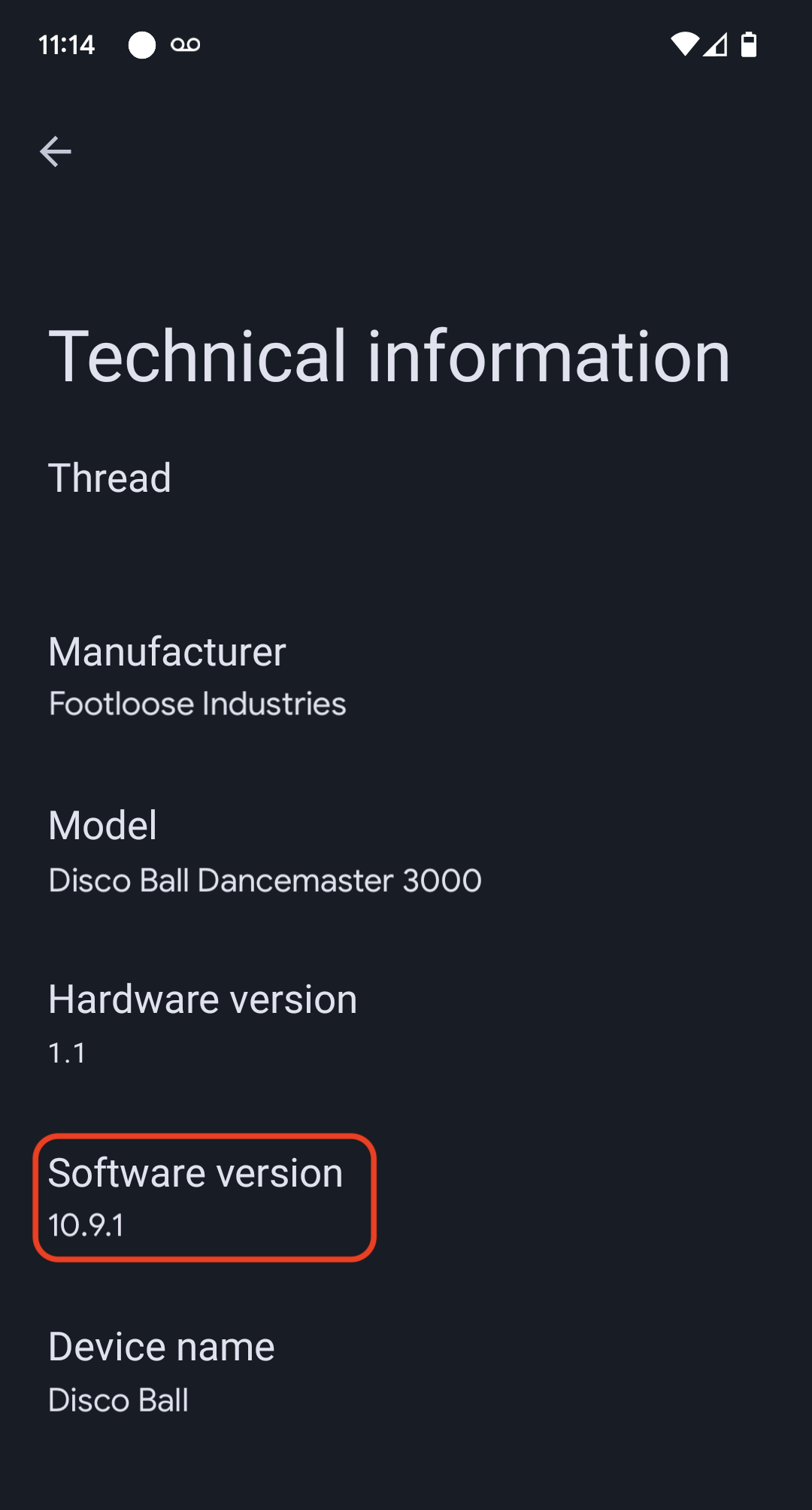

Google Home ऐप्लिकेशन की स्क्रीन पर सॉफ़्टवेयर वर्शन फ़ील्ड दिख रहा है
