Parear o dispositivo compatível com o Matter. Para fazer isso, você precisa de um QR code para pareamento. Dependendo da plataforma do dispositivo Matter, talvez seja necessário gerar esse QR code você mesmo.
Ver um QR code
Bouffalo Lab
BL602
A string do QR code é impressa no console serial quando o dispositivo é inicializado. Confira o console serial. Você vai encontrar mensagens como estas:
Booting BL602 Chip... ██████╗ ██╗ ██████╗ ██████╗ ██████╗ ██╔══██╗██║ ██╔════╝ ██╔═████╗╚════██╗ ██████╔╝██║ ███████╗ ██║██╔██║ █████╔╝ ██╔══██╗██║ ██╔═══██╗████╔╝██║██╔═══╝ ██████╔╝███████╗╚██████╔╝╚██████╔╝███████╗ ╚═════╝ ╚══════╝ ╚═════╝ ╚═════╝ ╚══════╝ ... [INFO] ================================================== [INFO] chip-bl602-lighting-example starting [INFO] ================================================== ... [INFO] [SVR] SetupQRCode: [MT:NOTAREALQRCODE01234] [INFO] [SVR] Copy/paste the below URL in a browser to see the QR Code: [INFO] [SVR] https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%NOTAREALQRCODE01234 ...
Abra o link em um navegador da Web para mostrar o QR code.
BL702
A string do QR code é impressa no console serial quando o dispositivo é inicializado. Confira o console serial. Você vai encontrar mensagens como estas:
[ 0][-][PROGR] ==================================================
[ 0][-][PROGR] bouffalolab chip-lighting-example, built at Dec 14 2022 02:05:19
[ 0][-][PROGR] ==================================================
...
[ 1636][-][PROGR] Starting OpenThread task
[ 1655][DL][PROGR] Device Configuration:
[ 1703][DL][PROGR] Serial Number: TEST_SN
[ 1703][DL][PROGR] Vendor Id: 65521 (0xFFF1)
[ 1703][DL][PROGR] Product Id: 32773 (0x8005)
[ 1752][DL][PROGR] Hardware Version: 0
[ 1799][DL][PROGR] Setup Pin Code (0 for UNKNOWN/ERROR): 20202021
[ 1846][DL][PROGR] Setup Discriminator (0xFFFF for UNKNOWN/ERROR): 3840 (0xF00)
[ 1893][DL][PROGR] Manufacturing Date: (not set)
[ 1893][DL][PROGR] Device Type: 65535 (0xFFFF)
[ 1987][SVR][PROGR] SetupQRCode: [MT:NOTAREALQRCODE01234]
[ 1987][SVR][PROGR] Copy/paste the below URL in a browser to see the QR Code:
[ 1988][SVR][PROGR] https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%NOTAREALQRCODE01234
Espressif
Getting the QR code differs for each type of ESP32-based kit:
ESP32 DevkitC
- Connect the device to a host machine and use a serial
terminal to connect to it and display its logs. For example, on a
Linux host machine, you might use
screen /dev/ttyUSB0 115200to connect to the device and view logs if it is attached to the host at/dev/ttyUSB0. - A URL is displayed in the logs when the device is first booted.
Open the link in a web browser to display the QR code.
M5Stack ESP32

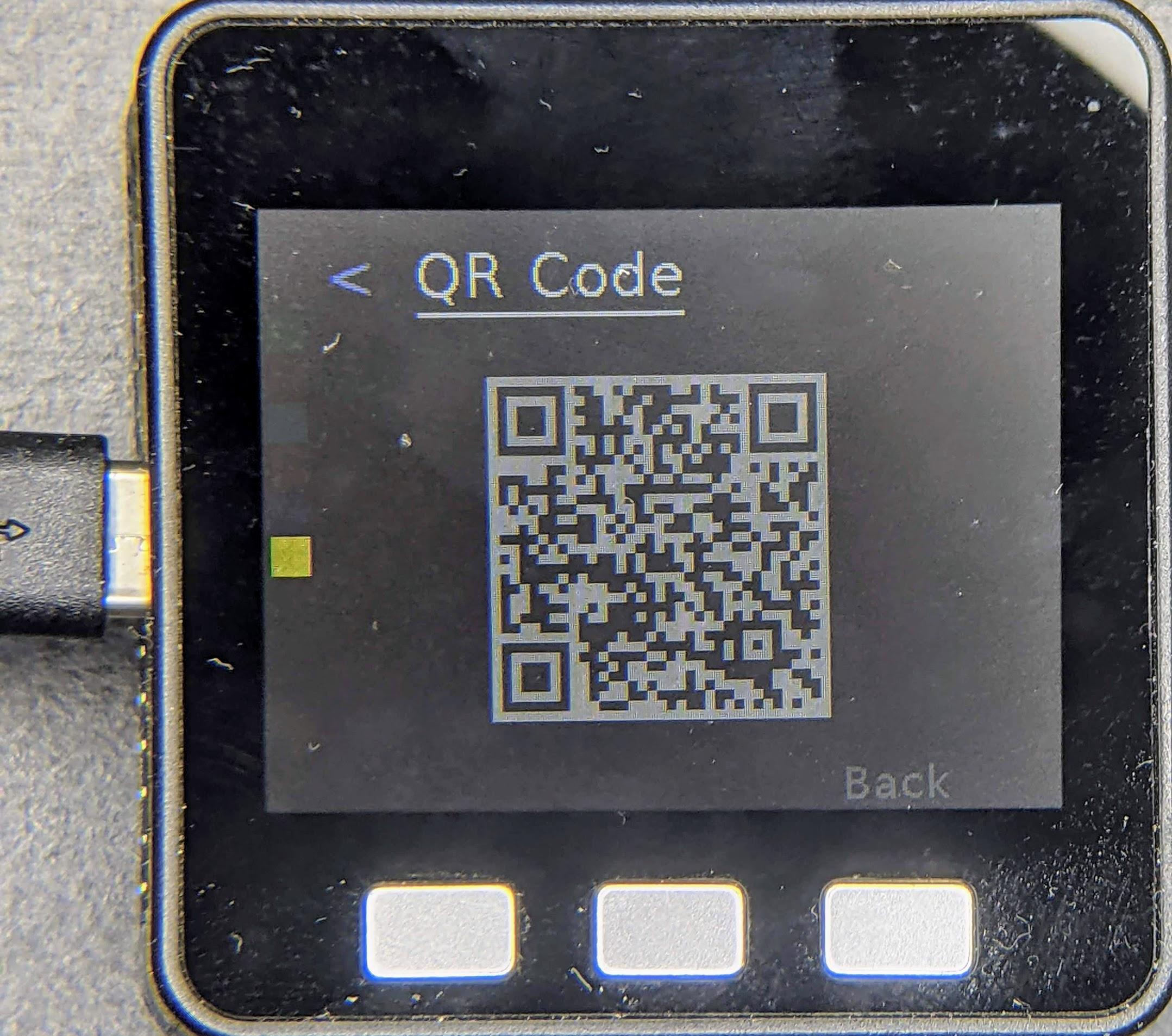

When first booted, the device will display a QR code menu option. Select it to see the QR code in the device's display.
ESP32 WROVER Kit

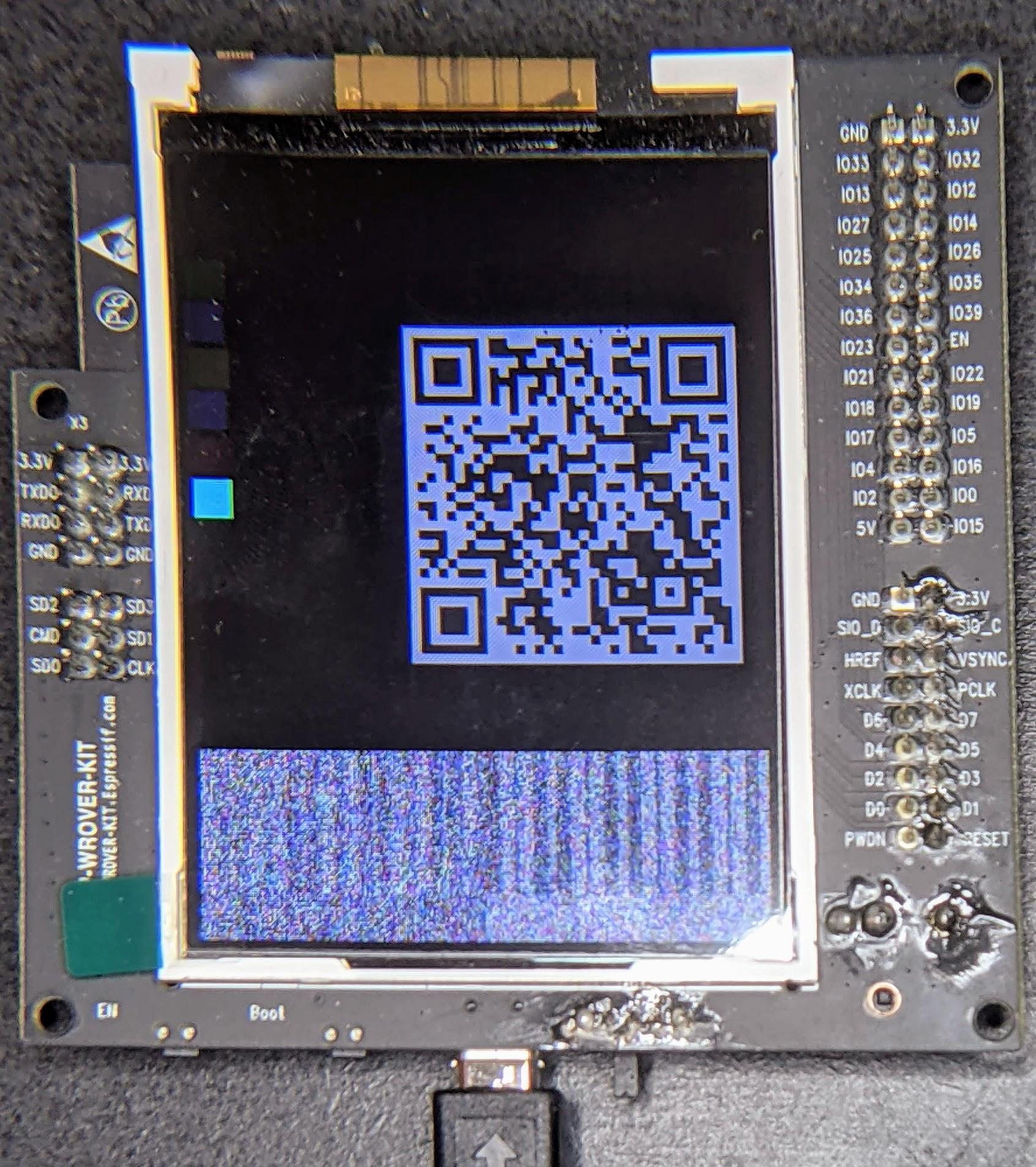

The device shows the QR code immediately after booting.
Nordic Semiconductor
nRF52840
Since the nRF52840 board doesn't have a display, the QR code string is printed in the serial console when it boots up. For example:
I: 1317 [SVR]SetupQRCode: [MT:I347HHY00 0C9SS0] I: 1321 [SVR]Copy/paste the below URL in a browser to see the QR Code: I: 1327 [SVR]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%3AI347HHY00%200C9SS0
Abra o link em um navegador da Web para mostrar o QR code.
NXP
K32W
A string do QR code é impressa no console serial quando o dispositivo é inicializado. Confira o console serial. Você vai encontrar mensagens como estas:
[Info]Welcome to NXP Lighting Demo App [Info]OpenThread started: OK ... [Info]Server Listening... [Info]SetupQRCode: [MT:I34DVDY00 0C9SS0] [Info]Copy/paste the below URL in a browser to see the QR Code: [Info]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%3AI34DVDY00%200C9SS0 ...

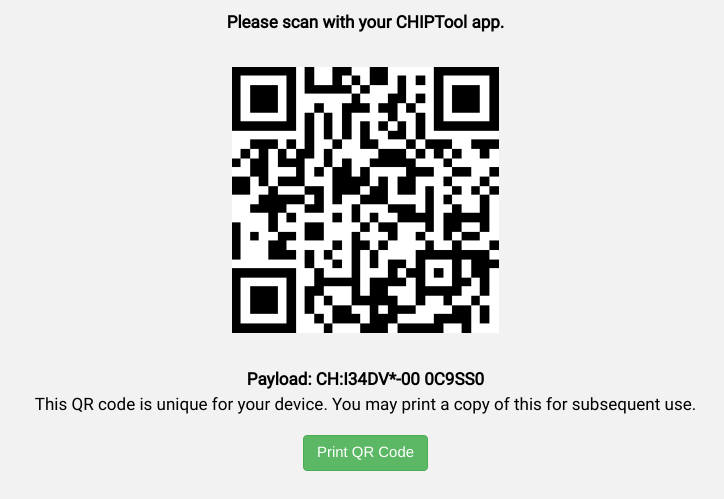

Abra o link em um navegador da Web para mostrar o QR code.
Realtek
Ameba D
O QR code é codificado em um URL, que é impresso no console serial quando a placa Ameba D é inicializada:
Setup PIN code: 20202021 (0x1344225)
Short Manual(decimal) setup code: 34970112332
Long Manual(decimal) setup code: 749701123309050652796
QR CODE Text: 'MT:NOTAREALQRCODE01234'
Copy/paste the below URL in a browser to see the QR CODE:
Abra o link em um navegador da Web para mostrar o QR code.
Silicon Labs
EFR32MG12

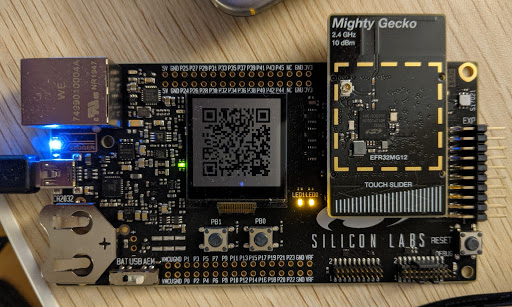

Depois que a placa for inicializada, você vai encontrar um QR code na tela LCD pequena display.
Telink
TLSR9518
A string do QR code é impressa no console serial quando o dispositivo é inicializado. Confira o console serial. Você vai encontrar um URL que mostra o QR code quando aberto em um navegador:
*** Booting Zephyr OS build v3.1.0-rc1-3593-gdac17979d626 *** I: Init CHIP stack I: Starting CHIP task … I: 812 [DL]BLEManagerImpl::ConfigureAdvertisingData I: 823 [DL]Setting device name to : "TelinkMatter" … I: 1093 [SVR]SetupQRCode: [MT:NOTAREALQRCODE01234] I: 1099 [SVR]Copy/paste the below URL in a browser to see the QR Code: I: 1107 [SVR]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%3ANOTAREALQRCODE01234
Parear o dispositivo
Há duas maneiras de parear o dispositivo:
- Google Home app (GHA)
- SDKs do Google Home Mobile e da rede Thread para Android (que podem ser usados em um app de terceiros)
Os dois métodos usam as mesmas Matter e Thread APIs de rede.
App Google Home
- Abra o GHA.
- Toque no no canto superior esquerdo.
- Toque em Configurar dispositivo.
- Toque em Novo dispositivo.
- Selecione sua casa e toque em Próxima.
- GHA vai procurar seu dispositivo. Quando perguntar se você quer configurar o dispositivo, toque em Configurar um dispositivo diferente.
- Toque em Matter dispositivo para qualquer tipo de dispositivo.
- Aponte a câmera para o QR code do dispositivo (ou o QR code gerado pelo site).
- Continue o processo de pareamento conforme indicado no GHA fluxo.
Se você encontrar problemas durante o pareamento com GHA no seu dispositivo móvel:
- Verifique se as opções de desenvolvedor estão ativadas no dispositivo móvel.
- Imediatamente após a tentativa de pareamento com falha, capture um relatório de bugs.
SDKs do Android
Android Os SDKs foram disponibilizados em Play services para testes e pareamento em um app de terceiros.
Sugerimos começar com o Google Home Sample App for Matter, que ilustra como comissionar, parear e controlar um dispositivo compatível com Matterno ecossistema do Google Home com esses SDKs.
A documentação de referência para os dois SDKs está disponível neste site:
Restrições de pareamento
Um dispositivo Matter só pode ser pareado no ecossistema do Google Home em determinados cenários de ID do fornecedor e tipo de dispositivo.
- Um VID de teste não pode ser usado em um dispositivo do consumidor.
- Seu VID de produção precisa ser emitido pela Connectivity Standards Alliance (Alliance). O Google vai validar se você é o proprietário desse VID antes de poder usá-lo no Google Home Developer Console. Depois disso, você poderá criar integrações para esse VID.
- Para fins de desenvolvimento e Field Trial, um projeto e integração com a combinação de VID e PID correspondente precisam ser criados no Developer Console. O usuário que comissiona o dispositivo precisa ser membro do projeto ou estar incluído na lista de Field Trial usuários.
- Os usuários de serviços sem custo financeiro só podem usar seu produto depois que ele for certificado pelo Alliance.
O VID e o PID só podem ser usados uma vez para uma integração. Se você quiser usar o mesmo VID ou PID na integração, faça o seguinte:
- Edite a integração usando o VID ou PID para um VID ou PID diferente.
- Exclua a integração usando o VID ou PID.
| Quais tipos de usuários podem comissionar o dispositivo no ecossistema do Google Home? | |||
|---|---|---|---|
| Tipo de VID | Certificação de VID e status de integração do console | Produção
(Usuários de serviços sem custo financeiro) |
Desenvolvimento
(Desenvolvedores, Field Trial usuários) |
| Teste | Nenhuma integração no Developer Console (não pode ser certificado) | ||
| Teste | A integração existe no Developer Console (não pode ser certificada) | ||
| Produção | Não certificado, a integração não existe no Developer Console | ||
| Produção | Não certificado, a integração existe no Developer Console | ||
| Produção | Certificado no Alliance DCL, a integração não existe no Developer Console | ||
| Produção | Certificado no Alliance DCL e a integração existe no Developer Console | ||
Informações do dispositivo
As informações técnicas do dispositivo pareado podem ser visualizadas no GHA.
- No GHA, selecione o dispositivo.
- Toque no ícone no canto superior direito.
- Toque em Informações técnicas.
Identificadores como Fabricante, Modelo e Versão do hardware vêm
do firmware Matter no dispositivo, não do
Developer Console. Por exemplo, os valores
CHIP_DEVICE_CONFIG_DEVICE_VENDOR_NAME e
CHIP_DEVICE_CONFIG_DEVICE_PRODUCT_NAME na configuração do dispositivo no
SDK do Matter.
Esses identificadores podem ser úteis para validar qual dispositivo foi pareado para fins de teste, especialmente ao usar um ID do fornecedor e ID do produto de teste (que podem ser duplicados em integrações).
Resolver problemas de pareamento
Se você pareou um dispositivo com um ID do fornecedor (VID) e um ID do produto (PID) de teste, mas ele não aparece quando você tenta testar o dispositivo com o Test Suite em Developer Console, isso provavelmente é causado pelo uso da mesma combinação de VID e PID de teste em várias integrações.
Para resolver o problema, remova todos os dispositivos de teste do Developer Console e pareie o dispositivo que você quer testar novamente.
Para validar se você pareou o dispositivo correto, defina as informações de fabricante e modelo (valores CHIP_DEVICE_CONFIG_DEVICE_*) para valores exclusivos no firmware de teste.
Consulte Informações do dispositivo para mais detalhes.
