Kiểm tra OTA trên Bắc Âu

Các hướng dẫn sau đây sử dụng ví dụ về ứng dụng chiếu sáng trong SDK cùng với bảng phát triển Nordic nRF52840.Matter

Thiết lập môi trường

Các hướng dẫn này dựa trên quy trình cài đặt chuỗi công cụ nRF Connect dựa trên Docker. Nếu bạn không muốn sử dụng Docker, hãy xem hướng dẫn cài đặt nRF Connect một cách tự nhiên trên máy tính lưu trữ trên trang web của Nordic.

Xem SDK Matter

user@host> mkdir otaprep
user@host> cd otaprep
user@host> git clone https://github.com/project-chip/connectedhomeip.git
user@host> cd connectedhomeip/
user@host> git fetch origin v1.0-branch
user@host> git checkout FETCH_HEAD

Kiểm tra hình ảnh Docker chính xác cần sử dụng. Sử dụng một trong các hình ảnh được tạo cho quy trình tích hợp liên tục của Matter SDK.

user@host> cat .github/workflows/examples-nrfconnect.yaml | grep chip-build
            image: connectedhomeip/chip-build-nrf-platform:0.5.99

Kết nối bảng Nordic với máy tính. Kiểm tra quá trình liệt kê USB của giao diện nối tiếp:

Trên macOS:

user@host> ls /dev/tty.usbmodem*
/dev/tty.usbmodem0123456789000

Trên Linux, hãy làm một trong những việc sau:

user@host> ls /dev/tty*AC*
/dev/ttyACM0

hoặc

user@host> ls /dev/tty*USB*
/dev/ttyUSB0

Chạy một vùng chứa bằng thông tin thu thập được trên lệnh trước đó. Truyền các cờ để gắn thư mục SDK Matter lưu trữ và giao diện nối tiếp usb vào vùng chứa.

user@host> docker run --name container_name -it --user $(id -u):$(id -g) --mount source=$(pwd),target=/workspace,type=bind connectedhomeip/chip-build-nrf-platform:0.5.99 /bin/bash

Dừng và khởi động vùng chứa Docker Matter

Bất cứ khi nào chạy lệnh docker run, bạn sẽ tạo một vùng chứa mới bằng hình ảnh đã chỉ định. Khi bạn thực hiện việc này, dữ liệu cũ đã lưu trên một thực thể vùng chứa trước đó sẽ bị mất. Đôi khi, đây là điều bạn muốn xảy ra, vì nó cho phép bạn bắt đầu với một quy trình cài đặt mới. Tuy nhiên, trong ví dụ này, bạn có thể sẽ muốn lưu cấu hình công việc và môi trường giữa các phiên.

user@host> docker stop container_name

Khi bạn đã sẵn sàng chạy lại, hãy khởi động vùng chứa và mở một cửa sổ dòng lệnh:

user@host> docker start container_name
user@host> docker exec -it container_name /bin/bash

Bạn có thể mở thêm các phiên dòng lệnh cho vùng chứa của mình bằng cách:

user@host> docker exec -it container_name /bin/bash

Hoặc bắt đầu một phiên gốc bằng cách:

user@host> docker exec -u 0 -it container_name /bin/bash

Khởi chạy SDK

Trong vùng chứa, hãy khởi chạy SDK Matter và các biến môi trường cho chuỗi công cụ Nordic nRF52. Quá trình khởi chạy Matter SDK thường mất vài phút.

cd /workspace

git submodule update --init --recursive

source ./scripts/bootstrap.sh

source ./scripts/activate.sh

export ZEPHYR_BASE=/opt/NordicSemiconductor/nrfconnect/zephyr

export GNUARMEMB_TOOLCHAIN_PATH="$PW_ARM_CIPD_INSTALL_DIR"

scripts/run_in_build_env.sh "python3 scripts/setup/nrfconnect/update_ncs.py --update --shallow"

source /opt/NordicSemiconductor/nrfconnect/zephyr/zephyr-env.sh

Tạo và truyền nhanh

Định cấu hình VID và PID cho thiết bị:

cd examples/lighting-app/nrfconnect

west build -b nrf52840dk_nrf52840 -t menuconfig

Trong các tuỳ chọn trình đơn tương tác:

Modules --->
connectedhomeip --->
[*] Connected Home over IP protocol stack --->
Nhập Device vendor ID (VID) và Device product ID (PID) ở định dạng số nguyên cơ số 10.
Đảm bảo bạn đã chọn cờ [*] Enable OTA requestor.
Nhấn s để lưu cấu hình, nhấn Enter để xác nhận, sau đó nhấn q để thoát menuconfig.

Thiết lập chứng chỉ kiểm thử

Làm theo các bước trong bài viết Tạo chứng chỉ kiểm thử thiết bị Matter để tạo chứng chỉ CD, DAC và PAI.

Tạo thiết bị

west build -b nrf52840dk_nrf52840

Cài đặt ROM cho thiết bị

Thao tác này được thực hiện trên máy tính lưu trữ, không phải trong vùng chứa Docker.

Nếu bạn chưa có các công cụ dòng lệnh nRFConnect, hãy tải và cài đặt các công cụ đó.

user@host> nrfjprog --program build/zephyr/merged.hex --chiperase -f NRF52

Mở kết nối dòng lệnh đến thiết bị của bạn trên máy chủ lưu trữ hoặc trên vùng chứa. Sử dụng công cụ dòng lệnh mà bạn yêu thích, chẳng hạn như minicom hoặc GNU screen.

user@host> minicom -c on -D /dev/ttyACM0 115200
user@host> screen /dev/ttyACM0 115200

Tạo và tải hình ảnh OTA lên

Sau khi truyền nhanh thiết bị, hãy thay đổi lại chế độ cài đặt bản dựng để tạo hình ảnh OTA có phiên bản phần mềm thiết bị tăng dần.

Khởi chạy Zephyr menuconfig:

west build -b nrf52840dk_nrf52840 -t menuconfig

Trong các tuỳ chọn trình đơn tương tác:

Modules -->
connectedhomeip -->
Connected Home over IP protocol stack -->
Thay đổi Device Software Version thành 2.
Thay đổi Device Software Version String thành prerelease-2.
Nhấn s để lưu cấu hình, nhấn Enter để xác nhận, sau đó nhấn q để thoát menuconfig.

Tạo tệp gói OTA Matter mới. Kết quả được đặt trong build/zephyr/zephyr.bin.

/workspace/src/app/ota_image_tool.py create -v hex_VID -p hex_PID -vn version_no -vs version_string path_to_binary -da digest_algorithm path_to_ota_file

Xác nhận các thuộc tính của tệp gói OTA Matter Matter đã tạo:

/workspace/examples/lighting-app/nrfconnect# /workspace/src/app/ota_image_tool.py show firmware-ota-update-test.bin

Magic: 1beef11e
Total Size: 951784
Header Size: 72
Header TLV:
  [0] Vendor Id: XXXXX (0xXXXX)
  [1] Product Id: 32768 (0x8000)
  [2] Version: 2 (0x2)
  [3] Version String: prerelease-2
  [4] Payload Size: 951696 (0xe8590)
  [8] Digest Type: 1 (0x1)
  [9] Digest: 75f2e8b0c8e922b8bb3841504190bcdd83533e936a284c7254d29327d605c930

Vì SDK Matter được gắn từ máy chủ lưu trữ vùng chứa, nên Hình ảnh OTA cũng có trên máy chủ lưu trữ vùng chứa. Tải hình ảnh OTA lên Google Home Developer Console bằng cách làm theo hướng dẫn tải OTA lên.

Uỷ quyền cho thiết bị và quan sát quy trình OTA.

Mở kết nối dòng lệnh đến thiết bị trên máy chủ lưu trữ hoặc trên vùng chứa. Sử dụng dòng lệnh mà bạn yêu thích, chẳng hạn như minicom hoặc GNU screen:

minicom -c on -D /dev/ttyACM0 115200

Nhấn nút đặt lại của thiết bị để xem nhật ký từ khi khởi động.

Trong kết quả đầu ra của thiết bị, bạn sẽ thấy VID và PID mà bạn đã đặt, cũng như URL cho mã QR uỷ quyền:

I: nRF5 802154 radio initialized
I: 4 Sectors of 4096 bytes

(...)

I: 681 [SVR]Server Listening...
I: 684 [DL]Device Configuration:
I: 687 [DL]  Serial Number: 11223344556677889900
I: 692 [DL]  Vendor Id: XXXXX (0xXXXX)
I: 695 [DL]  Product Id: XXXXX (0xXXXX)
I: 699 [DL]  Hardware Version: 0
I: 702 [DL]  Setup Pin Code (0 for UNKNOWN/ERROR): 20202021
I: 708 [DL]  Setup Discriminator (0xFFFF for UNKNOWN/ERROR): 3840 (0xF00)
I: 714 [DL]  Manufacturing Date: (not set)
I: 718 [DL]  Device Type: 65535 (0xFFFF)
I: 723 [SVR]SetupQRCode: [MT:6FCJ142C00KA0648G00]
I: 727 [SVR]Copy/paste the below URL in a browser to see the QR Code:
I: 733 [SVR]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%000000000000000000000
I: 742 [SVR]Manual pairing code: [30900112302]
I: 747 [DL]CHIP task running
I: 752 [DL]CHIPoBLE advertising started
I: 757 [DL]NFC Tag emulation started

Đảm bảo Hub của bạn đang trực tuyến và uỷ quyền cho thiết bị bằng Google Home app (GHA) bằng mã QR từ đường liên kết có trong nhật ký.

Để thiết bị ghi nhật ký các hoạt động của thiết bị sau khi uỷ quyền.

Bạn sẽ thấy văn bản sau trong nhật ký thiết bị:

/* Hub OTA provider identification */
I: 69642 [SWU]OTA Requestor received AnnounceOTAProvider
D: 69647 [SWU]  FabricIndex: 1
D: 69649 [SWU]  ProviderNodeID: 0x00000000XXXXXXXX
D: 69654 [SWU]  VendorID: 0x6006
D: 69657 [SWU]  AnnouncementReason: 0
D: 69660 [SWU]  Endpoint: 2
...
D: 69799 [SWU]Establishing session to provider node ID 0x00000000FC843D94 on fabric index 1
...
D: 262265 [SWU]QueryImageResponse:
D: 262268 [SWU]  status: 0
D: 262271 [SWU]  imageURI: bdx://00000000FC843D94/37f09fd6-0000-0000-0000-000000000000
D: 262278 [SWU]  softwareVersion: 2
D: 262281 [SWU]  softwareVersionString: 2
D: 262285 [SWU]  updateToken: 36
D: 262288 [SWU]  userConsentNeeded: 0
D: 262292 [SWU]Update available from version 0 to 2
...
D: 262372 [SWU]Establishing session to provider node ID 0x00000000FC843D94 on fabric index 1
...
D: 262409 [SWU]BDX::SendMessage

Sau khi áp dụng hình ảnh, thiết bị sẽ khởi động lại. Sau khi khởi động lại, thời gian biên dịch của hình ảnh phải khớp với thời gian biên dịch của hình ảnh được tải lên Developer Console.

Xác thực bản cập nhật phần mềm OTA

Bạn có thể kiểm tra phiên bản phần mềm của thiết bị bằng Ứng dụng Google Home (GHA). Sau khi uỷ quyền cho thiết bị, hãy làm theo các quy trình sau:

Nhấn và giữ ô thiết bị trên màn hình chính của GHA
Nhấn vào biểu tượng ở trên cùng bên phải
Nhấn vào Thông tin kỹ thuật
Kiểm tra trường Phiên bản phần mềm

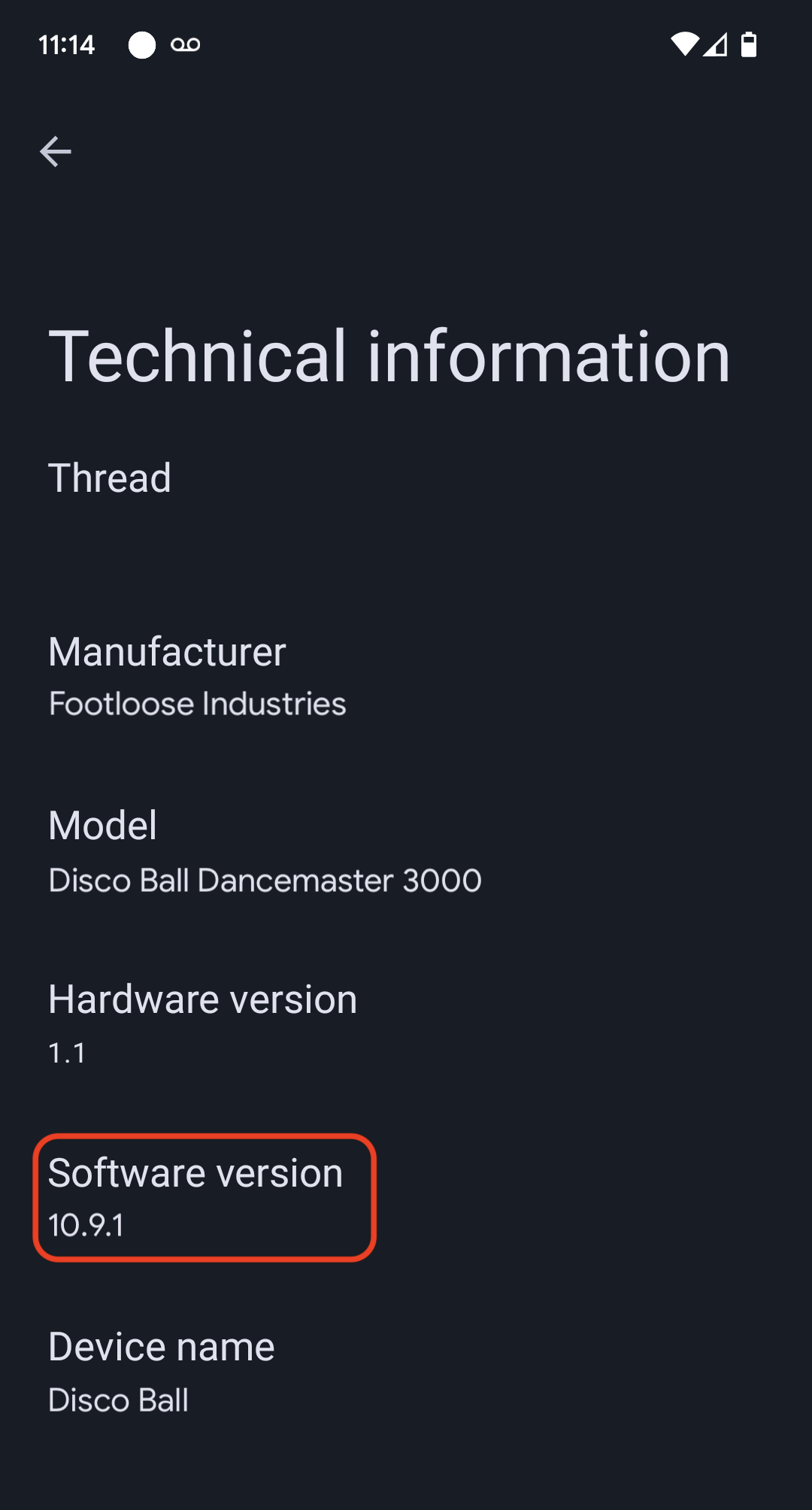

Màn hình ứng dụng Google Home cho thấy trường phiên bản phần mềm
