Prueba de manera inalámbrica en países nórdicos

En las siguientes instrucciones, se usa el ejemplo de la app de iluminación del SDK de Matter junto con una placa de desarrollo Nordic nRF52840.

Configuración del entorno

Estas instrucciones se basan en una instalación de la cadena de herramientas de nRF Connect basada en Docker. Si prefieres no usar Docker, las instrucciones para instalar nRF Connect de forma nativa en una computadora host se encuentran en el sitio de Nordic.

Consulta el SDK de Matter

user@host> mkdir otaprep
user@host> cd otaprep
user@host> git clone https://github.com/project-chip/connectedhomeip.git
user@host> cd connectedhomeip/
user@host> git fetch origin v1.0-branch
user@host> git checkout FETCH_HEAD

Verifica la imagen de Docker correcta que se usará. Usa una de las imágenes creadas para la integración continua del SDK de Matter.

user@host> cat .github/workflows/examples-nrfconnect.yaml | grep chip-build
            image: connectedhomeip/chip-build-nrf-platform:0.5.99

Conecta la placa Nordic a la computadora. Verifica la enumeración de USB de su interfaz en serie:

En macOS:

user@host> ls /dev/tty.usbmodem*
/dev/tty.usbmodem0123456789000

En Linux, puedes hacer lo siguiente:

user@host> ls /dev/tty*AC*
/dev/ttyACM0

o

user@host> ls /dev/tty*USB*
/dev/ttyUSB0

Ejecuta un contenedor con la información recopilada en el comando anterior. Pasa las marcas para activar la carpeta del SDK de Matter del host y la interfaz en serie USB en el contenedor.

user@host> docker run --name container_name -it --user $(id -u):$(id -g) --mount source=$(pwd),target=/workspace,type=bind connectedhomeip/chip-build-nrf-platform:0.5.99 /bin/bash

Detén e inicia el contenedor de Docker de Matter

Cada vez que ejecutes un comando docker run, crearás un contenedor nuevo con la imagen especificada. Cuando lo hagas, se perderán los datos antiguos, que se guardaron en una instancia de contenedor anterior. A veces, esto es lo que quieres que suceda, ya que te permite comenzar con una instalación nueva. Sin embargo, en este ejemplo, es probable que quieras guardar tu trabajo y la configuración del entorno entre sesiones.

user@host> docker stop container_name

Cuando quieras volver a ejecutarlo, inicia el contenedor y abre una ventana de terminal:

user@host> docker start container_name
user@host> docker exec -it container_name /bin/bash

Puedes abrir sesiones de terminal adicionales en tu contenedor con el siguiente comando:

user@host> docker exec -it container_name /bin/bash

O bien inicia una sesión raíz con lo siguiente:

user@host> docker exec -u 0 -it container_name /bin/bash

Inicializa el SDK

En el contenedor, inicializa el SDK de Matter y las variables de entorno para la cadena de herramientas de Nordic nRF52. La inicialización del SDK de Matter suele tardar varios minutos.

cd /workspace
git submodule update --init --recursive
source ./scripts/bootstrap.sh
source ./scripts/activate.sh
export ZEPHYR_BASE=/opt/NordicSemiconductor/nrfconnect/zephyr
export GNUARMEMB_TOOLCHAIN_PATH="$PW_ARM_CIPD_INSTALL_DIR"
scripts/run_in_build_env.sh "python3 scripts/setup/nrfconnect/update_ncs.py --update --shallow"
source /opt/NordicSemiconductor/nrfconnect/zephyr/zephyr-env.sh

Compila y escribe en la memoria flash

Configura el VID y el PID del dispositivo:

cd examples/lighting-app/nrfconnect
west build -b nrf52840dk_nrf52840 -t menuconfig

En las opciones del menú interactivo, haz lo siguiente:

  1. Modules --->

  2. connectedhomeip --->

  3. [*] Connected Home over IP protocol stack --->

  4. Ingresa el Device vendor ID (VID) y el Device product ID (PID) en formato de número entero de base 10.

  5. Asegúrate de que esté seleccionada la marca [*] Enable OTA requestor.

  6. Presiona s para guardar la configuración, Intro para confirmar y, luego, q para salir de menuconfig.

Configura certificados de prueba

Sigue los pasos que se indican en Crea certificados de prueba de dispositivos Matter para crear certificados de CD, DAC y PAI.

Cómo compilar tu dispositivo

west build -b nrf52840dk_nrf52840

Cómo escribir en la memoria flash del dispositivo

Esto se hace en la computadora host, no en el contenedor de Docker.

Si aún no tienes las herramientas de línea de comandos de nRFConnect, descárgalas y, luego, instálalas.

user@host> nrfjprog --program build/zephyr/merged.hex --chiperase -f NRF52

Abre una conexión de terminal a tu dispositivo, ya sea en el host o en el contenedor. Usa tu herramienta de terminal favorita, como minicom o GNU screen.

user@host> minicom -c on -D /dev/ttyACM0 115200
user@host> screen /dev/ttyACM0 115200

Crea y sube una imagen de OTA

Una vez que hayas instalado la imagen en tu dispositivo, vuelve a cambiar la configuración de compilación para crear una imagen inalámbrica con una versión de software del dispositivo incrementada.

Inicia Zephyr menuconfig:

west build -b nrf52840dk_nrf52840 -t menuconfig

En las opciones del menú interactivo, haz lo siguiente:

  1. Modules -->

  2. connectedhomeip -->

  3. Connected Home over IP protocol stack -->

  4. Cambia Device Software Version por 2.

  5. Cambia Device Software Version String por prerelease-2.

  6. Presiona s para guardar la configuración, Intro para confirmar y, luego, q para salir de menuconfig.

Compila el nuevo archivo de paquete de OTA Matter. El resultado se coloca en build/zephyr/zephyr.bin.

/workspace/src/app/ota_image_tool.py create -v hex_VID -p hex_PID -vn version_no -vs version_string path_to_binary -da digest_algorithm path_to_ota_file

Confirma las propiedades del archivo de paquete de OTA Matter generado:

/workspace/examples/lighting-app/nrfconnect# /workspace/src/app/ota_image_tool.py show firmware-ota-update-test.bin
Magic: 1beef11e
Total Size: 951784
Header Size: 72
Header TLV:
  [0] Vendor Id: XXXXX (0xXXXX)
  [1] Product Id: 32768 (0x8000)
  [2] Version: 2 (0x2)
  [3] Version String: prerelease-2
  [4] Payload Size: 951696 (0xe8590)
  [8] Digest Type: 1 (0x1)
  [9] Digest: 75f2e8b0c8e922b8bb3841504190bcdd83533e936a284c7254d29327d605c930

Debido a que el SDK de Matter se activa desde el host del contenedor, la imagen de OTA también está disponible en el host del contenedor. Sube la imagen OTA a la Google Home Developer Console siguiendo las instrucciones de carga de OTA.

Comisiona el dispositivo y observa el proceso de OTA.

Abre una conexión de terminal al dispositivo en el host o en el contenedor. Usa tu terminal favorita, como minicom o GNU screen:

minicom -c on -D /dev/ttyACM0 115200

Presiona el botón de restablecimiento del dispositivo para ver los registros desde el inicio.

En el resultado del dispositivo, deberías ver el VID y el PID que configuraste, así como la URL del código QR de puesta en marcha:

I: nRF5 802154 radio initialized
I: 4 Sectors of 4096 bytes

(...)

I: 681 [SVR]Server Listening...
I: 684 [DL]Device Configuration:
I: 687 [DL]  Serial Number: 11223344556677889900
I: 692 [DL]  Vendor Id: XXXXX (0xXXXX)
I: 695 [DL]  Product Id: XXXXX (0xXXXX)
I: 699 [DL]  Hardware Version: 0
I: 702 [DL]  Setup Pin Code (0 for UNKNOWN/ERROR): 20202021
I: 708 [DL]  Setup Discriminator (0xFFFF for UNKNOWN/ERROR): 3840 (0xF00)
I: 714 [DL]  Manufacturing Date: (not set)
I: 718 [DL]  Device Type: 65535 (0xFFFF)
I: 723 [SVR]SetupQRCode: [MT:6FCJ142C00KA0648G00]
I: 727 [SVR]Copy/paste the below URL in a browser to see the QR Code:
I: 733 [SVR]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%000000000000000000000
I: 742 [SVR]Manual pairing code: [30900112302]
I: 747 [DL]CHIP task running
I: 752 [DL]CHIPoBLE advertising started
I: 757 [DL]NFC Tag emulation started

Asegúrate de que tu concentrador esté en línea y pon en funcionamiento el dispositivo con Google Home app (GHA) usando el código QR del vínculo que se encuentra en el registro.

Deja que el dispositivo registre sus actividades después de la puesta en marcha.

Deberías ver el siguiente texto en el registro del dispositivo:

/* Hub OTA provider identification */
I: 69642 [SWU]OTA Requestor received AnnounceOTAProvider
D: 69647 [SWU]  FabricIndex: 1
D: 69649 [SWU]  ProviderNodeID: 0x00000000XXXXXXXX
D: 69654 [SWU]  VendorID: 0x6006
D: 69657 [SWU]  AnnouncementReason: 0
D: 69660 [SWU]  Endpoint: 2
...
D: 69799 [SWU]Establishing session to provider node ID 0x00000000FC843D94 on fabric index 1
...
D: 262265 [SWU]QueryImageResponse:
D: 262268 [SWU]  status: 0
D: 262271 [SWU]  imageURI: bdx://00000000FC843D94/37f09fd6-0000-0000-0000-000000000000
D: 262278 [SWU]  softwareVersion: 2
D: 262281 [SWU]  softwareVersionString: 2
D: 262285 [SWU]  updateToken: 36
D: 262288 [SWU]  userConsentNeeded: 0
D: 262292 [SWU]Update available from version 0 to 2
...
D: 262372 [SWU]Establishing session to provider node ID 0x00000000FC843D94 on fabric index 1
...
D: 262409 [SWU]BDX::SendMessage

Después de que se aplica la imagen, el dispositivo se reinicia. Después de reiniciar, el tiempo de compilación de la imagen debe coincidir con el de la que se subió a la Developer Console.

Valida la actualización de software inalámbrica

La versión de software del dispositivo se puede verificar con la app de Google Home (GHA). Una vez que se comisiona un dispositivo, sigue estos procedimientos:

  1. Mantener presionada la tarjeta del dispositivo en la pantalla principal de GHA
  2. Presiona el ícono de en la esquina superior derecha.
  3. Presiona Información técnica.
  4. Verifica el campo Versión de software.

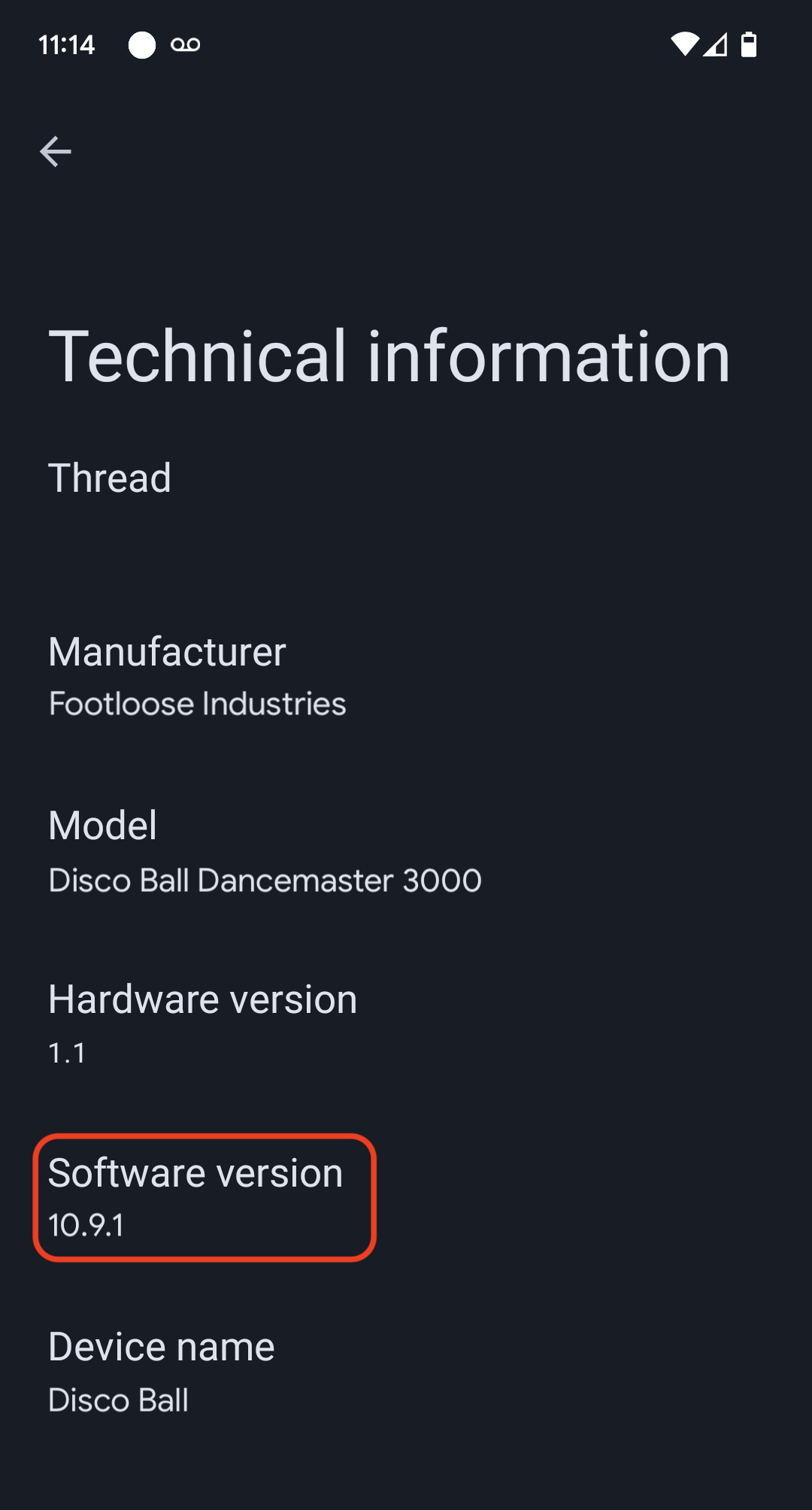

Pantalla de la app de Google Home que muestra el campo de la versión de software
