Matter 対応デバイスをペア設定します。これを行うには、ペア設定用の QR コードが必要です。 デバイスのプラットフォームによっては、この QR コードを自分で生成する必要があります。Matter
QR コードを取得する
Bouffalo Lab
BL602
デバイスの起動時に、QR コード文字列がシリアル コンソールに出力されます。 シリアル コンソールを確認すると、次のようなメッセージが表示されます。
Booting BL602 Chip... ██████╗ ██╗ ██████╗ ██████╗ ██████╗ ██╔══██╗██║ ██╔════╝ ██╔═████╗╚════██╗ ██████╔╝██║ ███████╗ ██║██╔██║ █████╔╝ ██╔══██╗██║ ██╔═══██╗████╔╝██║██╔═══╝ ██████╔╝███████╗╚██████╔╝╚██████╔╝███████╗ ╚═════╝ ╚══════╝ ╚═════╝ ╚═════╝ ╚══════╝ ... [INFO] ================================================== [INFO] chip-bl602-lighting-example starting [INFO] ================================================== ... [INFO] [SVR] SetupQRCode: [MT:NOTAREALQRCODE01234] [INFO] [SVR] Copy/paste the below URL in a browser to see the QR Code: [INFO] [SVR] https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%NOTAREALQRCODE01234 ...
ウェブブラウザでリンクを開いて QR コードを表示します。
BL702
デバイスの起動時に、QR コード文字列がシリアル コンソールに出力されます 。シリアル コンソールを確認すると、次のようなメッセージが表示されます:
[ 0][-][PROGR] ==================================================
[ 0][-][PROGR] bouffalolab chip-lighting-example, built at Dec 14 2022 02:05:19
[ 0][-][PROGR] ==================================================
...
[ 1636][-][PROGR] Starting OpenThread task
[ 1655][DL][PROGR] Device Configuration:
[ 1703][DL][PROGR] Serial Number: TEST_SN
[ 1703][DL][PROGR] Vendor Id: 65521 (0xFFF1)
[ 1703][DL][PROGR] Product Id: 32773 (0x8005)
[ 1752][DL][PROGR] Hardware Version: 0
[ 1799][DL][PROGR] Setup Pin Code (0 for UNKNOWN/ERROR): 20202021
[ 1846][DL][PROGR] Setup Discriminator (0xFFFF for UNKNOWN/ERROR): 3840 (0xF00)
[ 1893][DL][PROGR] Manufacturing Date: (not set)
[ 1893][DL][PROGR] Device Type: 65535 (0xFFFF)
[ 1987][SVR][PROGR] SetupQRCode: [MT:NOTAREALQRCODE01234]
[ 1987][SVR][PROGR] Copy/paste the below URL in a browser to see the QR Code:
[ 1988][SVR][PROGR] https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%NOTAREALQRCODE01234
Espressif
Getting the QR code differs for each type of ESP32-based kit:
ESP32 DevkitC
- Connect the device to a host machine and use a serial
terminal to connect to it and display its logs. For example, on a
Linux host machine, you might use
screen /dev/ttyUSB0 115200to connect to the device and view logs if it is attached to the host at/dev/ttyUSB0. - A URL is displayed in the logs when the device is first booted.
Open the link in a web browser to display the QR code.
M5Stack ESP32

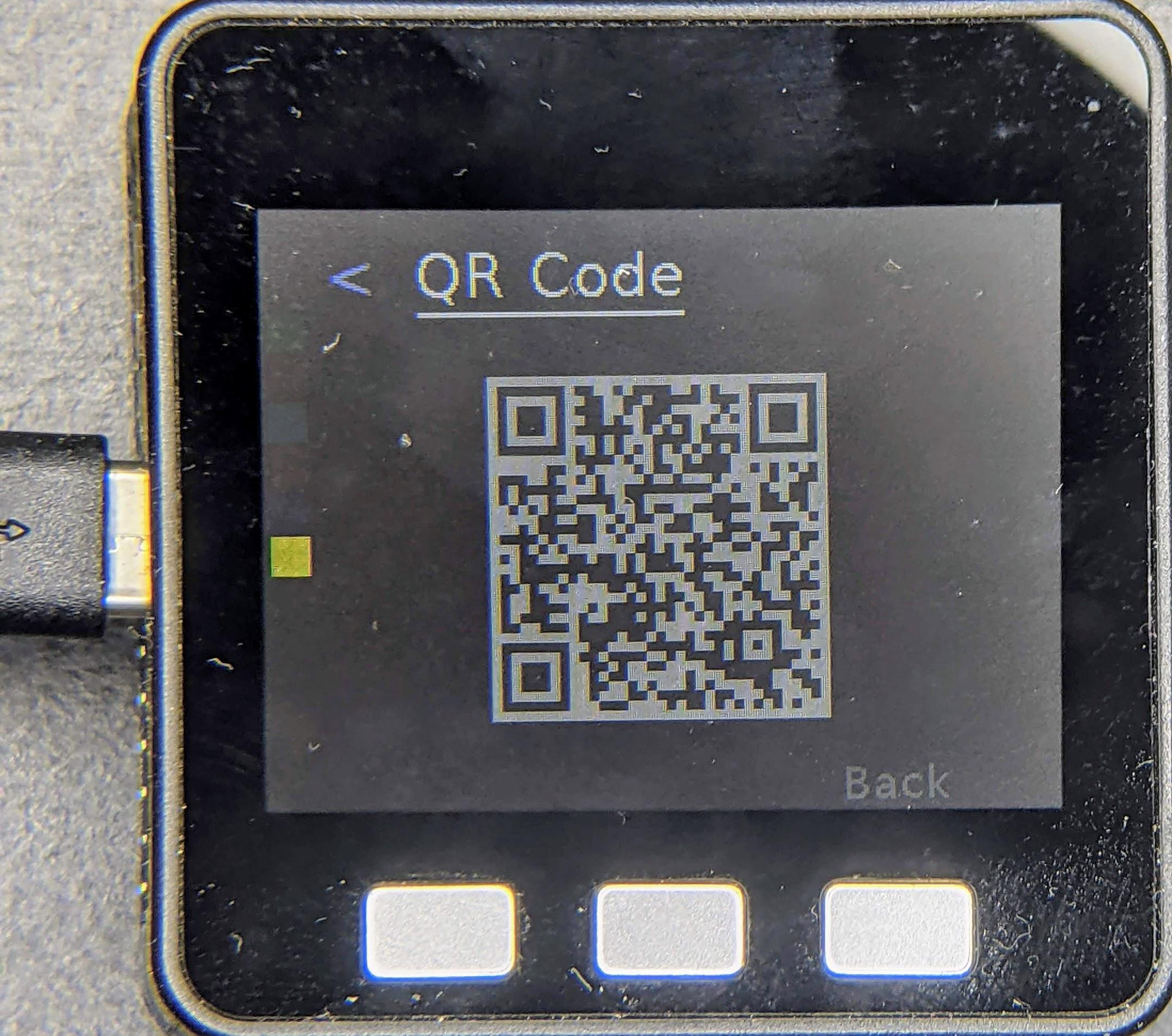

When first booted, the device will display a QR code menu option. Select it to see the QR code in the device's display.

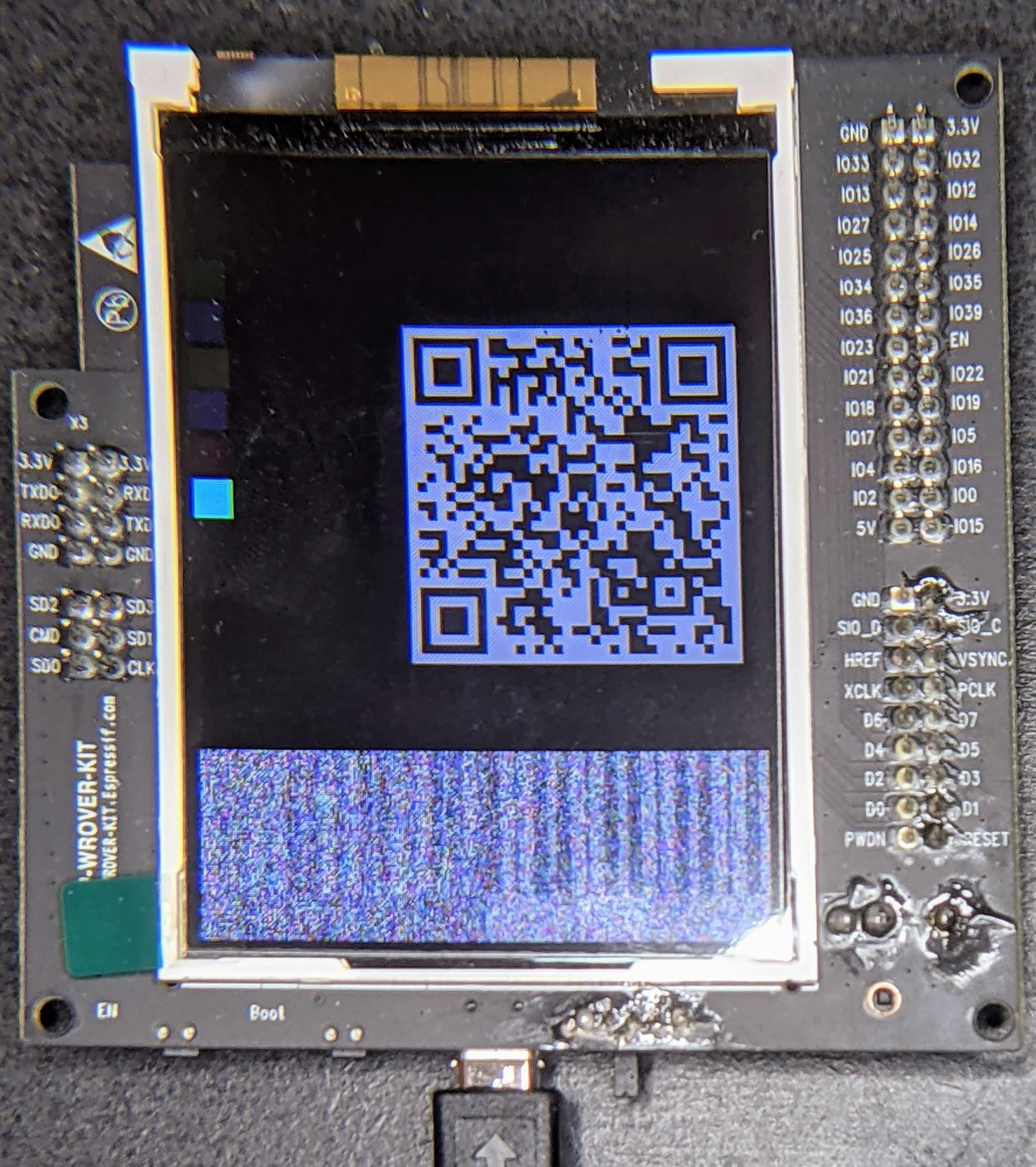

ESP32 WROVER Kit
The device shows the QR code immediately after booting.
Nordic Semiconductor
nRF52840
Since the nRF52840 board doesn't have a display, the QR code string is printed in the serial console when it boots up. For example:
I: 1317 [SVR]SetupQRCode: [MT:I347HHY00 0C9SS0] I: 1321 [SVR]Copy/paste the below URL in a browser to see the QR Code: I: 1327 [SVR]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%3AI347HHY00%200C9SS0

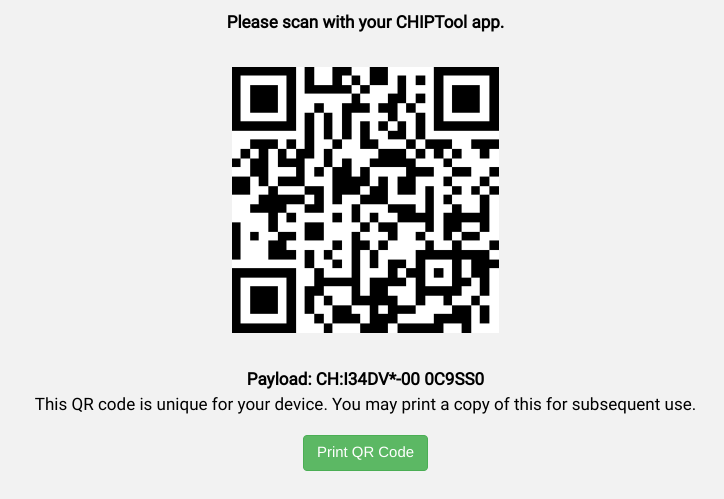

ウェブブラウザでリンクを開いて QR コードを表示します。
NXP
K32W
デバイスの起動時に、QR コード文字列がシリアル コンソールに出力されます。 シリアル コンソールを確認すると、次のようなメッセージが表示されます。
[Info]Welcome to NXP Lighting Demo App [Info]OpenThread started: OK ... [Info]Server Listening... [Info]SetupQRCode: [MT:I34DVDY00 0C9SS0] [Info]Copy/paste the below URL in a browser to see the QR Code: [Info]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%3AI34DVDY00%200C9SS0 ...
ウェブブラウザでリンクを開いて QR コードを表示します。
Realtek
Ameba D
QR コードは URL にエンコードされ、Ameba D ボードの起動時にシリアル コンソールに出力されます。
Setup PIN code: 20202021 (0x1344225)
Short Manual(decimal) setup code: 34970112332
Long Manual(decimal) setup code: 749701123309050652796
QR CODE Text: 'MT:NOTAREALQRCODE01234'
Copy/paste the below URL in a browser to see the QR CODE:
ウェブブラウザでリンクを開いて QR コードを表示します。
Silicon Labs
EFR32MG12

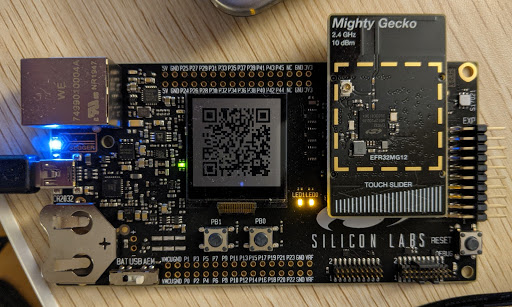

ボードが起動すると、小さな LCD ディスプレイに QR コードが表示されます。
Telink
TLSR9518
デバイスの起動時に、QR コード文字列がシリアル コンソールに出力されます。シリアル コンソールを確認すると、ブラウザで開くと QR コードが表示される URL が表示されます。
*** Booting Zephyr OS build v3.1.0-rc1-3593-gdac17979d626 *** I: Init CHIP stack I: Starting CHIP task … I: 812 [DL]BLEManagerImpl::ConfigureAdvertisingData I: 823 [DL]Setting device name to : "TelinkMatter" … I: 1093 [SVR]SetupQRCode: [MT:NOTAREALQRCODE01234] I: 1099 [SVR]Copy/paste the below URL in a browser to see the QR Code: I: 1107 [SVR]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%3ANOTAREALQRCODE01234
デバイスをペア設定する
デバイスをペア設定するには、次の 2 つの方法があります。
- Google Home app (GHA)
- Google の Home Mobile と Thread Network SDKs for Android（サードパーティ アプリで使用可能）
どちらの方法でも、同じ Matter と Thread Network API が使用されます。
Google Home アプリ
- GHA を開きます。
- 左上のをタップします。
- [デバイスの設定] をタップします。
- [新しいデバイス] をタップします。
- 自宅を選択して [次へ] をタップします。
- GHA がデバイスをスキャンします。デバイスを設定するかどうかを確認するメッセージが表示されたら、[別のデバイスを設定] をタップします。
- デバイスの種類に応じて Matter[デバイス] をタップします。 がモバイル デバイスにインストールされていることを確認してください。
- デバイスの QR コード（またはウェブサイトで生成された QR コード）にカメラを向けます。
- GHA フローに沿ってペア設定プロセスを続行します。
モバイル デバイスで GHA とのペア設定中に問題が発生した場合は、次の手順をお試しください。
- モバイル デバイスでデベロッパー向け オプションが 有効になっていることを確認します。
- ペア設定に失敗したらすぐに、バグレポート をキャプチャします。
Android SDK
Android SDK は、サードパーティ アプリでのテストとペア設定のために、 Play servicesで利用できるようになりました。
まず、 Google Home Sample App for Matter を使用することをおすすめします。このアプリでは、 これらの SDK を使用して、Google Home エコシステムで Matter 対応デバイスをコミッショニング、ペア設定、制御する方法を示しています。
両方の SDK のリファレンス ドキュメントは、次のサイトで入手できます。
ペア設定の制限
Matter デバイスは、特定のベンダー ID とデバイスタイプのシナリオでのみ、Google Home エコシステムでペア設定できます。
- テスト VID は、一般ユーザー向けデバイスでは使用できません。
- 本番環境の VID は、Connectivity Standards Alliance (Alliance)によって発行される必要があります。Google が VID の所有者であることを確認してから、Google Home Developer Console で VID を使用できます。確認が完了すると、その VID のインテグレーションを作成できるようになります。
- 開発と Field Trial の目的で、対応する VID と PID の組み合わせを使用してプロジェクトと インテグレーションを 作成する必要がありますDeveloper Console。デバイスをコミッショニングする ユーザーは、プロジェクトのメンバーであるか、 Field Trialユーザーのリストに含まれている必要があります。
- 一般ユーザーは、 の認定を受けた後にのみ、製品を使用できます。Alliance
VID と PID は、1 つのインテグレーションに 1 回のみ使用できます。インテグレーションで同じ VID または PID を使用する場合は、次のいずれかを行う必要があります。
- VID または PID を使用してインテグレーションを編集し、別の VID または PID に変更します。
- VID または PID を使用してインテグレーションを削除します。
| どのタイプのユーザーが デバイスを Google Home エコシステムにコミッショニングできますか？ | |||
|---|---|---|---|
| VID タイプ | VID の認定とコンソール統合のステータス | 本番環境
（一般ユーザー） |
開発
（デベロッパー、Field Trial ユーザー） |
| テスト | Developer Console にインテグレーションがない（認定できない） | ||
| テスト | Developer Console にインテグレーションが存在する（ 認定できない） | ||
| 本番環境 | 認定されていない、Developer Console にインテグレーションが存在しない | ||
| 本番環境 | 認定されていない、Developer Console にインテグレーションが存在する | ||
| 本番環境 | Alliance DCL で認定されている、インテグレーションが存在しないDeveloper Console | ||
| 本番環境 | Alliance DCL で認定され、インテグレーションが Developer Console に存在する | ||
デバイス情報
ペア設定したデバイスの技術情報は、 GHAで確認できます。
- GHA でデバイスを選択します。
- 右上の アイコンをタップします。
- [技術情報] をタップします。
[製造元]、[モデル]、[ハードウェア バージョン] などの識別子は、デバイスの Matter ファームウェアから取得され、Developer Console からは取得されません。たとえば、
CHIP_DEVICE_CONFIG_DEVICE_VENDOR_NAME と
CHIP_DEVICE_CONFIG_DEVICE_PRODUCT_NAME の値は、Matter SDK の
デバイス構成にあります。
ペア設定のトラブルシューティング
テスト用のベンダー ID（VID）とプロダクト ID（PID）を使用してデバイスをペア設定したが、 Developer Console の Test Suite でデバイスをテストしようとしても表示されない場合は、 複数のインテグレーションで同じテスト VID と PID の組み合わせを使用していることが原因である可能性があります。Developer Console
トラブルシューティングを行うには、Developer Console からすべてのテストデバイスを削除し、 テストするデバイスを再度ペア設定します。
正しいデバイスをペア設定したことを確認するには、デバイスの製造元とモデルの情報（CHIP_DEVICE_CONFIG_DEVICE_* 値）をテスト ファームウェアの一意の値に設定します。
詳細については、デバイス情報をご覧ください。
