Przetestuj OTA w kraju skandynawskim

W instrukcjach poniżej używamy przykładu aplikacji oświetleniowej z pakietu Matter SDK oraz płytki deweloperskiej Nordic nRF52840.

Konfiguracja środowiska

Te instrukcje są oparte na instalacji łańcucha narzędzi nRF Connect w kontenerze Dockera. Jeśli nie chcesz używać Dockera, instrukcje instalacji nRF Connect natywnie na komputerze hosta znajdziesz na stronie Nordic.

Sprawdź pakiet Matter SDK

user@host> mkdir otaprep
user@host> cd otaprep
user@host> git clone https://github.com/project-chip/connectedhomeip.git
user@host> cd connectedhomeip/
user@host> git fetch origin v1.0-branch
user@host> git checkout FETCH_HEAD

Sprawdź, czy używasz prawidłowego obrazu Dockera. Użyj jednego z obrazów utworzonych na potrzeby ciągłej integracji pakietu Matter SDK.

user@host> cat .github/workflows/examples-nrfconnect.yaml | grep chip-build
            image: connectedhomeip/chip-build-nrf-platform:0.5.99

Podłącz płytkę Nordic do komputera. Sprawdź wyliczanie USB interfejsu szeregowego:

W systemie macOS:

user@host> ls /dev/tty.usbmodem*
/dev/tty.usbmodem0123456789000

W systemie Linux:

user@host> ls /dev/tty*AC*
/dev/ttyACM0

lub

user@host> ls /dev/tty*USB*
/dev/ttyUSB0

Uruchom kontener, korzystając z informacji zebranych w poprzednim poleceniu. Przekaż flagi, aby zamontować folder pakietu Matter SDK na hoście i interfejs szeregowy USB w kontenerze.

user@host> docker run --name container_name -it --user $(id -u):$(id -g) --mount source=$(pwd),target=/workspace,type=bind connectedhomeip/chip-build-nrf-platform:0.5.99 /bin/bash

Zatrzymywanie i uruchamianie kontenera Dockera Matter

Za każdym razem, gdy uruchamiasz polecenie docker run, tworzysz nowy kontener z określonym obrazem. Spowoduje to utratę starych danych zapisanych w poprzedniej instancji kontenera. Czasami jest to pożądane, ponieważ umożliwia rozpoczęcie od nowej instalacji. W tym przykładzie prawdopodobnie chcesz jednak zapisać pracę i konfigurację środowiska między sesjami.

user@host> docker stop container_name

Gdy zechcesz ponownie uruchomić kontener, otwórz okno terminala:

user@host> docker start container_name
user@host> docker exec -it container_name /bin/bash

Możesz otworzyć dodatkowe sesje terminala w kontenerze za pomocą polecenia:

user@host> docker exec -it container_name /bin/bash

Możesz też rozpocząć sesję roota za pomocą polecenia:

user@host> docker exec -u 0 -it container_name /bin/bash

Inicjowanie pakietu SDK

W kontenerze zainicjuj pakiet Matter SDK i zmienne środowiskowe dla łańcucha narzędzi Nordic nRF52. Inicjowanie pakietu Matter SDK trwa zwykle kilka minut.

cd /workspace
git submodule update --init --recursive
source ./scripts/bootstrap.sh
source ./scripts/activate.sh
export ZEPHYR_BASE=/opt/NordicSemiconductor/nrfconnect/zephyr
export GNUARMEMB_TOOLCHAIN_PATH="$PW_ARM_CIPD_INSTALL_DIR"
scripts/run_in_build_env.sh "python3 scripts/setup/nrfconnect/update_ncs.py --update --shallow"
source /opt/NordicSemiconductor/nrfconnect/zephyr/zephyr-env.sh

Kompilacja i flashowanie

Skonfiguruj VID i PID urządzenia:

cd examples/lighting-app/nrfconnect
west build -b nrf52840dk_nrf52840 -t menuconfig

W opcjach menu interaktywnego:

  1. Modules --->

  2. connectedhomeip --->

  3. [*] Connected Home over IP protocol stack --->

  4. Wpisz Device vendor ID (VID) i Device product ID (PID) w formacie liczby całkowitej w systemie dziesiętnym.

  5. Upewnij się, że zaznaczona jest flaga [*] Enable OTA requestor.

  6. Naciśnij s , aby zapisać konfigurację, naciśnij Enter , aby potwierdzić, a następnie q , aby zamknąć menuconfig.

Konfigurowanie certyfikatów testowych

Aby utworzyć certyfikaty CD, DAC i PAI, wykonaj czynności opisane w artykule Tworzenie certyfikatów testowych urządzenia Matter.

Kompilowanie urządzenia

west build -b nrf52840dk_nrf52840

Flashowanie urządzenia

Odbywa się to na komputerze hosta, a nie w kontenerze Dockera.

Jeśli nie masz jeszcze narzędzi wiersza poleceń nRFConnect, pobierz je i zainstaluj.

user@host> nrfjprog --program build/zephyr/merged.hex --chiperase -f NRF52

Otwórz połączenie terminala z urządzeniem na hoście lub w kontenerze. Użyj ulubionego narzędzia terminala, np. minicom lub GNU screen.

user@host> minicom -c on -D /dev/ttyACM0 115200
user@host> screen /dev/ttyACM0 115200

Tworzenie i przesyłanie obrazu OTA

Po flashowaniu urządzenia ponownie zmień ustawienia kompilacji, aby utworzyć obraz OTA z zwiększoną wersją oprogramowania urządzenia.

Uruchom Zephyr menuconfig:

west build -b nrf52840dk_nrf52840 -t menuconfig

W opcjach menu interaktywnego:

  1. Modules -->

  2. connectedhomeip -->

  3. Connected Home over IP protocol stack -->

  4. Zmień Device Software Version na 2.

  5. Zmień Device Software Version String na prerelease-2.

  6. Naciśnij s , aby zapisać konfigurację, naciśnij Enter , aby potwierdzić, a następnie q , aby zamknąć menuconfig.

Skompiluj nowy Matter plik pakietu OTA. Dane wyjściowe są umieszczane w build/zephyr/zephyr.bin.

/workspace/src/app/ota_image_tool.py create -v hex_VID -p hex_PID -vn version_no -vs version_string path_to_binary -da digest_algorithm path_to_ota_file

Potwierdź właściwości wygenerowanego pliku pakietu OTA Matter:

/workspace/examples/lighting-app/nrfconnect# /workspace/src/app/ota_image_tool.py show firmware-ota-update-test.bin
Magic: 1beef11e
Total Size: 951784
Header Size: 72
Header TLV:
  [0] Vendor Id: XXXXX (0xXXXX)
  [1] Product Id: 32768 (0x8000)
  [2] Version: 2 (0x2)
  [3] Version String: prerelease-2
  [4] Payload Size: 951696 (0xe8590)
  [8] Digest Type: 1 (0x1)
  [9] Digest: 75f2e8b0c8e922b8bb3841504190bcdd83533e936a284c7254d29327d605c930

Ponieważ pakiet Matter SDK jest montowany z hosta kontenera, obraz OTA jest też dostępny na hoście kontenera. Prześlij obraz OTA do Google Home Developer Console , postępując zgodnie z instrukcjami przesyłania OTA.

Zarejestruj urządzenie i obserwuj proces OTA.

Otwórz połączenie terminala z urządzeniem na hoście lub w kontenerze. Użyj ulubionego terminala, np. minicom lub GNU screen:

minicom -c on -D /dev/ttyACM0 115200

Naciśnij przycisk resetowania urządzenia, aby wyświetlić logi z rozruchu.

W danych wyjściowych urządzenia powinny być widoczne ustawione przez Ciebie VID i PID oraz adres URL kodu QR rejestracji:

I: nRF5 802154 radio initialized
I: 4 Sectors of 4096 bytes

(...)

I: 681 [SVR]Server Listening...
I: 684 [DL]Device Configuration:
I: 687 [DL]  Serial Number: 11223344556677889900
I: 692 [DL]  Vendor Id: XXXXX (0xXXXX)
I: 695 [DL]  Product Id: XXXXX (0xXXXX)
I: 699 [DL]  Hardware Version: 0
I: 702 [DL]  Setup Pin Code (0 for UNKNOWN/ERROR): 20202021
I: 708 [DL]  Setup Discriminator (0xFFFF for UNKNOWN/ERROR): 3840 (0xF00)
I: 714 [DL]  Manufacturing Date: (not set)
I: 718 [DL]  Device Type: 65535 (0xFFFF)
I: 723 [SVR]SetupQRCode: [MT:6FCJ142C00KA0648G00]
I: 727 [SVR]Copy/paste the below URL in a browser to see the QR Code:
I: 733 [SVR]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%000000000000000000000
I: 742 [SVR]Manual pairing code: [30900112302]
I: 747 [DL]CHIP task running
I: 752 [DL]CHIPoBLE advertising started
I: 757 [DL]NFC Tag emulation started

Upewnij się, że Twój hub jest online, i zarejestruj urządzenie w Google Home app (GHA) za pomocą kodu QR z linku w logu.

Po zarejestrowaniu urządzenie będzie rejestrować swoją aktywność.

W dzienniku urządzenia powinien się pojawić ten tekst:

/* Hub OTA provider identification */
I: 69642 [SWU]OTA Requestor received AnnounceOTAProvider
D: 69647 [SWU]  FabricIndex: 1
D: 69649 [SWU]  ProviderNodeID: 0x00000000XXXXXXXX
D: 69654 [SWU]  VendorID: 0x6006
D: 69657 [SWU]  AnnouncementReason: 0
D: 69660 [SWU]  Endpoint: 2
...
D: 69799 [SWU]Establishing session to provider node ID 0x00000000FC843D94 on fabric index 1
...
D: 262265 [SWU]QueryImageResponse:
D: 262268 [SWU]  status: 0
D: 262271 [SWU]  imageURI: bdx://00000000FC843D94/37f09fd6-0000-0000-0000-000000000000
D: 262278 [SWU]  softwareVersion: 2
D: 262281 [SWU]  softwareVersionString: 2
D: 262285 [SWU]  updateToken: 36
D: 262288 [SWU]  userConsentNeeded: 0
D: 262292 [SWU]Update available from version 0 to 2
...
D: 262372 [SWU]Establishing session to provider node ID 0x00000000FC843D94 on fabric index 1
...
D: 262409 [SWU]BDX::SendMessage

Po zastosowaniu obrazu urządzenie uruchomi się ponownie. Po ponownym uruchomieniu czas kompilacji obrazu powinien być zgodny z czasem kompilacji obrazu przesłanego do Developer Console.

Sprawdzanie aktualizacji oprogramowania OTA

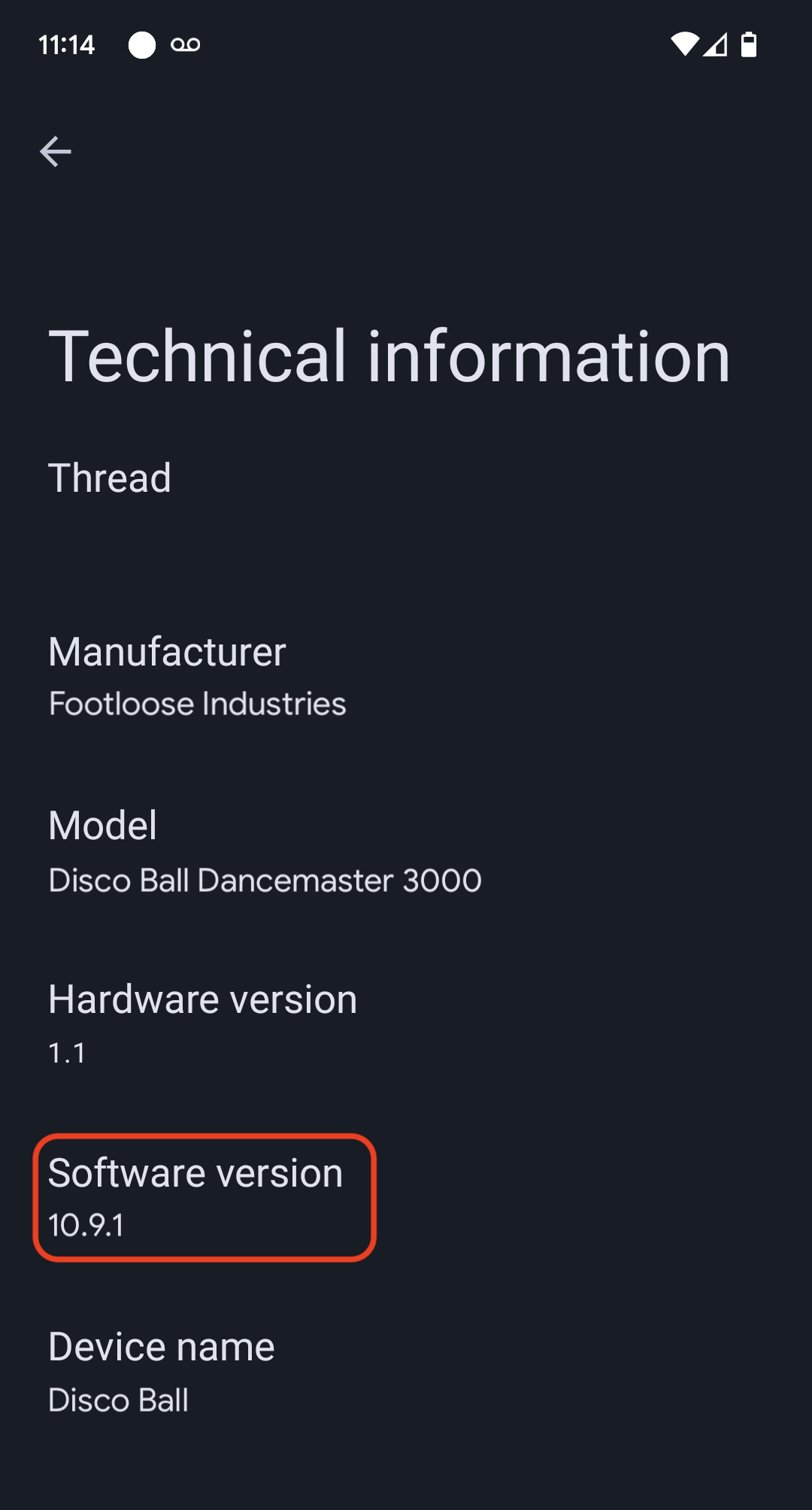

Wersję oprogramowania urządzenia można sprawdzić w aplikacji Google Home (GHA). Po zarejestrowaniu urządzenia wykonaj te czynności:

  1. Przytrzymaj kafelek urządzenia na ekranie głównym GHA.
  2. W prawym górnym rogu kliknij ikonę .
  3. Kliknij Informacje techniczne.
  4. Sprawdź pole Wersja oprogramowania.

Ekran aplikacji Google Home z polem wersji oprogramowania
