नॉर्डिक पर OTA की जांच करें

यहां दिए गए निर्देशों में, Matter SDK के लाइटिंग ऐप्लिकेशन उदाहरण के साथ-साथ, Nordic nRF52840 डेवलपमेंट बोर्ड का इस्तेमाल किया गया है.

एनवायरमेंट सेट अप करना

ये निर्देश, nRF Connect टूलचेन के Docker पर आधारित इंस्टॉलेशन पर आधारित हैं. अगर आपको Docker का इस्तेमाल नहीं करना है, तो होस्ट कंप्यूटर पर nRF Connect को नेटिव तरीके से इंस्टॉल करने के निर्देश, Nordic की साइट पर मौजूद हैं.

Matter SDK के बारे में जानकारी

user@host> mkdir otaprep
user@host> cd otaprep
user@host> git clone https://github.com/project-chip/connectedhomeip.git
user@host> cd connectedhomeip/
user@host> git fetch origin v1.0-branch
user@host> git checkout FETCH_HEAD

इस्तेमाल की जाने वाली सही Docker इमेज की जांच करें. SDK के लगातार इंटिग्रेशन के लिए बनाई गई किसी एक इमेज का इस्तेमाल करें.Matter

user@host> cat .github/workflows/examples-nrfconnect.yaml | grep chip-build
            image: connectedhomeip/chip-build-nrf-platform:0.5.99

Nordic बोर्ड को कंप्यूटर से कनेक्ट करें. इसके सीरियल इंटरफ़ेस के यूएसबी एन्यूमरेशन की जांच करें:

macOS पर:

user@host> ls /dev/tty.usbmodem*
/dev/tty.usbmodem0123456789000

Linux पर, इनमें से कोई एक तरीका अपनाएं:

user@host> ls /dev/tty*AC*
/dev/ttyACM0

या

user@host> ls /dev/tty*USB*
/dev/ttyUSB0

पिछली कमांड से इकट्ठा की गई जानकारी का इस्तेमाल करके, कंटेनर चलाएं. होस्ट Matter SDK फ़ोल्डर और यूएसबी सीरियल इंटरफ़ेस को कंटेनर में माउंट करने के लिए, फ़्लैग पास करें.

user@host> docker run --name container_name -it --user $(id -u):$(id -g) --mount source=$(pwd),target=/workspace,type=bind connectedhomeip/chip-build-nrf-platform:0.5.99 /bin/bash

Matter Docker कंटेनर को रोकना और चालू करना

docker run कमांड चलाने पर, बताई गई इमेज के साथ एक नया कंटेनर बनेगा. ऐसा करने पर, आपका पुराना डेटा खो जाता है. यह डेटा, कंटेनर के पिछले इंस्टेंस में सेव किया गया था. कभी-कभी ऐसा करना ज़रूरी होता है, क्योंकि इससे आपको नए इंस्टॉलेशन के साथ शुरुआत करने में मदद मिलती है. हालांकि, इस उदाहरण में आपको सेशन के बीच, अपने काम और एनवायरमेंट कॉन्फ़िगरेशन को सेव करना होगा.

user@host> docker stop container_name

जब आपको फिर से कंटेनर चलाना हो, तो उसे शुरू करें और टर्मिनल विंडो खोलें:

user@host> docker start container_name
user@host> docker exec -it container_name /bin/bash

अपने कंटेनर के लिए, टर्मिनल के अतिरिक्त सेशन खोलने के लिए, यह तरीका अपनाएं:

user@host> docker exec -it container_name /bin/bash

या रूट सेशन शुरू करने के लिए, यह तरीका अपनाएं:

user@host> docker exec -u 0 -it container_name /bin/bash

SDK टूल को सेटअप करना

कंटेनर में, Matter SDK और एनवायरमेंट वैरिएबल सेटअप करें. The Matter SDK को सेटअप करने में अक्सर कुछ मिनट लगते हैं.

cd /workspace
git submodule update --init --recursive
source ./scripts/bootstrap.sh
source ./scripts/activate.sh
export ZEPHYR_BASE=/opt/NordicSemiconductor/nrfconnect/zephyr
export GNUARMEMB_TOOLCHAIN_PATH="$PW_ARM_CIPD_INSTALL_DIR"
scripts/run_in_build_env.sh "python3 scripts/setup/nrfconnect/update_ncs.py --update --shallow"
source /opt/NordicSemiconductor/nrfconnect/zephyr/zephyr-env.sh

बिल्ड करना और फ़्लैश करना

डिवाइस के लिए VID और PID कॉन्फ़िगर करें:

cd examples/lighting-app/nrfconnect
west build -b nrf52840dk_nrf52840 -t menuconfig

इंटरैक्टिव मेन्यू के विकल्पों में:

  1. Modules --->

  2. connectedhomeip --->

  3. [*] Connected Home over IP protocol stack --->

  4. Device vendor ID (VID) और Device product ID (PID) को बेस-10 इंटिजर फ़ॉर्मैट में डालें.

  5. पक्का करें कि [*] Enable OTA requestor फ़्लैग चुना गया हो.

  6. कॉन्फ़िगरेशन सेव करने के लिए s दबाएं. इसके बाद, पुष्टि करने के लिए Enter दबाएं. फिर menuconfig से बाहर निकलने के लिए q दबाएं.

टेस्ट के लिए प्रमाणपत्र सेट अप करना

सीडी, डीएसी, और पीएआई प्रमाणपत्र बनाने के लिए, Matter डिवाइस के टेस्ट के लिए प्रमाणपत्र बनाना लेख में दिया गया तरीका अपनाएं.

अपने डिवाइस को बिल्ड करना

west build -b nrf52840dk_nrf52840

अपने डिवाइस को फ़्लैश करना

यह काम, Docker कंटेनर में नहीं, बल्कि होस्ट कंप्यूटर पर किया जाता है.

अगर आपके पास nRFConnect कमांड लाइन टूल नहीं हैं, तो उन्हें डाउनलोड और इंस्टॉल करें.

user@host> nrfjprog --program build/zephyr/merged.hex --chiperase -f NRF52

होस्ट या कंटेनर पर, अपने डिवाइस के लिए टर्मिनल कनेक्शन खोलें. minicom या GNU screen जैसे अपने पसंदीदा टर्मिनल टूल का इस्तेमाल करें.

user@host> minicom -c on -D /dev/ttyACM0 115200
user@host> screen /dev/ttyACM0 115200

ओटीए इमेज बनाना और अपलोड करना

अपने डिवाइस को फ़्लैश करने के बाद, डिवाइस के सॉफ़्टवेयर के वर्शन को बढ़ाकर, ओटीए इमेज बनाने के लिए, बिल्ड सेटिंग में एक बार फिर बदलाव करें.

Zephyr menuconfig लॉन्च करें:

west build -b nrf52840dk_nrf52840 -t menuconfig

इंटरैक्टिव मेन्यू के विकल्पों में:

  1. Modules -->

  2. connectedhomeip -->

  3. Connected Home over IP protocol stack -->

  4. Device Software Version को बदलकर 2 करें.

  5. Device Software Version String को बदलकर prerelease-2 करें.

  6. कॉन्फ़िगरेशन सेव करने के लिए s दबाएं. इसके बाद, पुष्टि करने के लिए Enter दबाएं. फिर menuconfig से बाहर निकलने के लिए q दबाएं.

नए Matter ओटीए बंडल की फ़ाइल बनाएं. आउटपुट, build/zephyr/zephyr.bin में रखा जाता है.

/workspace/src/app/ota_image_tool.py create -v hex_VID -p hex_PID -vn version_no -vs version_string path_to_binary -da digest_algorithm path_to_ota_file

Matter के जनरेट किए गए Matter ओटीए बंडल फ़ाइल की प्रॉपर्टी की पुष्टि करें:

/workspace/examples/lighting-app/nrfconnect# /workspace/src/app/ota_image_tool.py show firmware-ota-update-test.bin
Magic: 1beef11e
Total Size: 951784
Header Size: 72
Header TLV:
  [0] Vendor Id: XXXXX (0xXXXX)
  [1] Product Id: 32768 (0x8000)
  [2] Version: 2 (0x2)
  [3] Version String: prerelease-2
  [4] Payload Size: 951696 (0xe8590)
  [8] Digest Type: 1 (0x1)
  [9] Digest: 75f2e8b0c8e922b8bb3841504190bcdd83533e936a284c7254d29327d605c930

Matter SDK को आपके कंटेनर होस्ट से माउंट किया जाता है. इसलिए, ओटीए इमेज भी आपके कंटेनर होस्ट पर उपलब्ध होती है. ओटीए अपलोड करने के निर्देशों का पालन करके, Google Home Developer Console पर ओटीए इमेज अपलोड करें.

डिवाइस को कमीशन करें और ओटीए की प्रोसेस देखें.

होस्ट या कंटेनर पर, डिवाइस के लिए टर्मिनल कनेक्शन खोलें. minicom या GNU screen जैसे अपने पसंदीदा टर्मिनल का इस्तेमाल करें:

minicom -c on -D /dev/ttyACM0 115200

बूट से लॉग देखने के लिए, डिवाइस का रीसेट बटन दबाएं.

डिवाइस के आउटपुट में, आपको सेट किया गया VID और PID दिखेगा. साथ ही, कमीशनिंग के लिए क्यूआर कोड का यूआरएल भी दिखेगा:

I: nRF5 802154 radio initialized
I: 4 Sectors of 4096 bytes

(...)

I: 681 [SVR]Server Listening...
I: 684 [DL]Device Configuration:
I: 687 [DL]  Serial Number: 11223344556677889900
I: 692 [DL]  Vendor Id: XXXXX (0xXXXX)
I: 695 [DL]  Product Id: XXXXX (0xXXXX)
I: 699 [DL]  Hardware Version: 0
I: 702 [DL]  Setup Pin Code (0 for UNKNOWN/ERROR): 20202021
I: 708 [DL]  Setup Discriminator (0xFFFF for UNKNOWN/ERROR): 3840 (0xF00)
I: 714 [DL]  Manufacturing Date: (not set)
I: 718 [DL]  Device Type: 65535 (0xFFFF)
I: 723 [SVR]SetupQRCode: [MT:6FCJ142C00KA0648G00]
I: 727 [SVR]Copy/paste the below URL in a browser to see the QR Code:
I: 733 [SVR]https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%000000000000000000000
I: 742 [SVR]Manual pairing code: [30900112302]
I: 747 [DL]CHIP task running
I: 752 [DL]CHIPoBLE advertising started
I: 757 [DL]NFC Tag emulation started

पक्का करें कि आपका हब ऑनलाइन हो. इसके बाद, लॉग में मौजूद लिंक से मिले क्यूआर कोड का इस्तेमाल करके, Google Home app (GHA) से डिवाइस को कमीशन करें.

कमीशनिंग के बाद, डिवाइस को अपनी गतिविधियां लॉग करने दें.

आपको डिवाइस के लॉग में यह टेक्स्ट दिखेगा:

/* Hub OTA provider identification */
I: 69642 [SWU]OTA Requestor received AnnounceOTAProvider
D: 69647 [SWU]  FabricIndex: 1
D: 69649 [SWU]  ProviderNodeID: 0x00000000XXXXXXXX
D: 69654 [SWU]  VendorID: 0x6006
D: 69657 [SWU]  AnnouncementReason: 0
D: 69660 [SWU]  Endpoint: 2
...
D: 69799 [SWU]Establishing session to provider node ID 0x00000000FC843D94 on fabric index 1
...
D: 262265 [SWU]QueryImageResponse:
D: 262268 [SWU]  status: 0
D: 262271 [SWU]  imageURI: bdx://00000000FC843D94/37f09fd6-0000-0000-0000-000000000000
D: 262278 [SWU]  softwareVersion: 2
D: 262281 [SWU]  softwareVersionString: 2
D: 262285 [SWU]  updateToken: 36
D: 262288 [SWU]  userConsentNeeded: 0
D: 262292 [SWU]Update available from version 0 to 2
...
D: 262372 [SWU]Establishing session to provider node ID 0x00000000FC843D94 on fabric index 1
...
D: 262409 [SWU]BDX::SendMessage

इमेज लागू होने के बाद, डिवाइस रीबूट होता है. रीबूट होने के बाद, इमेज के कंपाइल होने का समय , Developer Console पर अपलोड की गई इमेज के कंपाइल होने के समय से मेल खाना चाहिए Developer Console.

ओटीए सॉफ़्टवेयर अपडेट की पुष्टि करना

Google Home ऐप्लिकेशन (GHA) का इस्तेमाल करके, डिवाइस के सॉफ़्टवेयर के वर्शन की जांच की जा सकती है. किसी डिवाइस को कमीशन करने के बाद, यह तरीका अपनाएं:

  1. मुख्य स्क्रीन पर, डिवाइस की टाइल को दबाकर रखेंGHA
  2. सबसे ऊपर दाईं ओर मौजूद, आइकॉन पर टैप करें
  3. तकनीकी जानकारी पर टैप करें
  4. सॉफ़्टवेयर वर्शन फ़ील्ड देखें

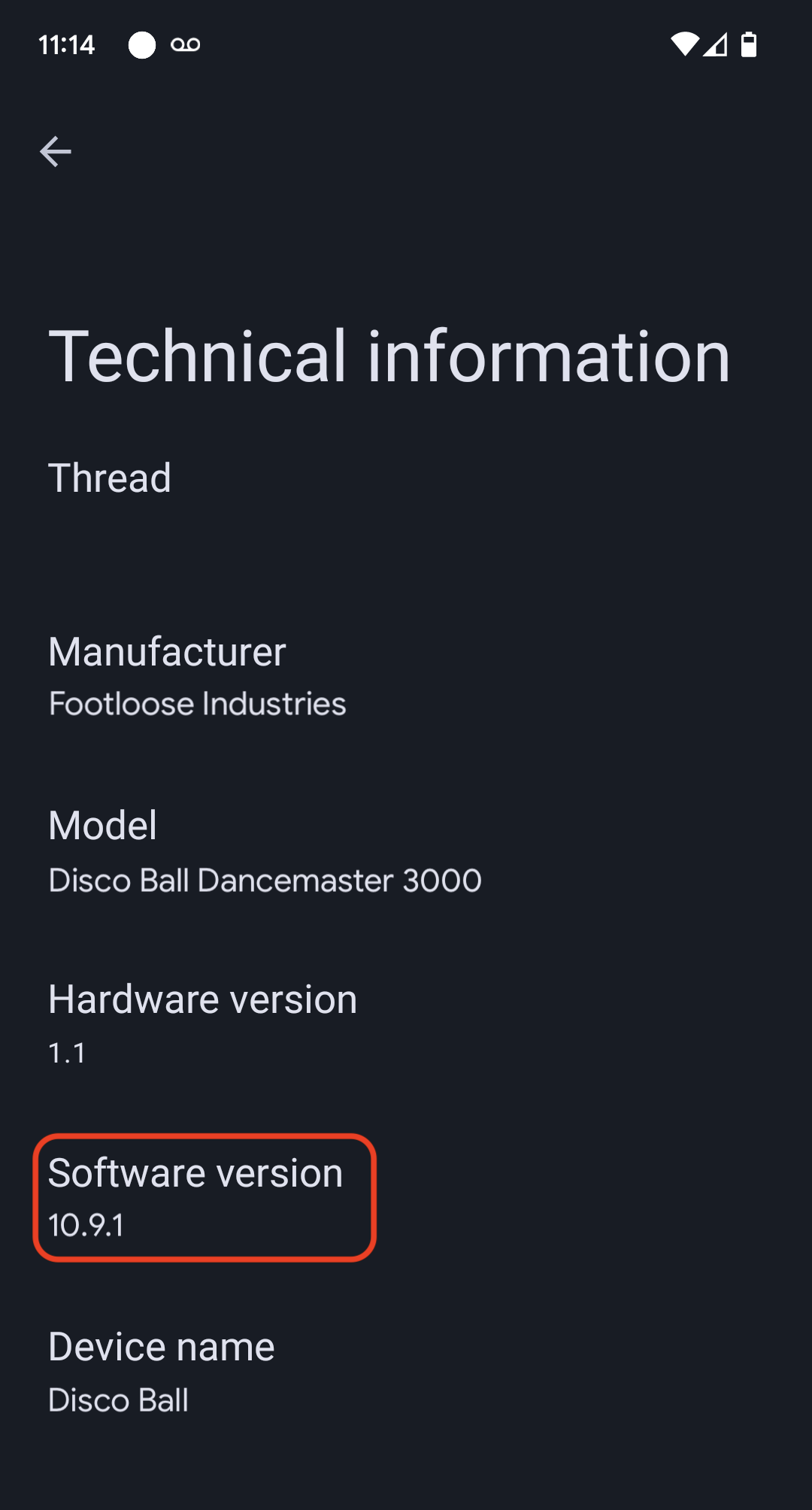

Google Home ऐप्लिकेशन की स्क्रीन पर सॉफ़्टवेयर वर्शन फ़ील्ड दिख रहा है
