Capturar tráfego WLAN

A captura de pacotes Wi-Fi permite conferir detalhes e interações que, de outra forma, seriam mascarados antes de chegar ao software em execução em um dispositivo, tornando essas capturas uma ferramenta importante para alguns tipos de bugs.

As principais etapas envolvidas são:

  1. Encontrar o canal certo para rastrear.
  2. Capturar o tráfego.
  3. Compartilhar a captura e um hash da senha da WLAN.

1. Determinar o canal e a largura certos

As redes WLAN operam em:

  • um canal, normalmente indicado por um número. 1 a 13 são para canais de 2,4 GHz, 36 a 200 para canais de 5 GHz
  • com uma largura específica (20 MHz, 40 MHz, 80 MHz, 160 MHz)

Cada ponto de acesso (por exemplo, roteador, nó de malha) na sua rede normalmente tem um canal exclusivo de 2,4 GHz e um canal de 5 GHz.É necessário descobrir a qual deles o dispositivo está conectado. Há várias opções:

Usar o painel de controle do roteador

Se você usa Nest WiFi, pule essa opção. As informações não são expostas.

A maioria dos roteadores tem uma lista de dispositivos conectados e o canal e a largura que eles estão usando.

  1. Encontre o endereço IP do roteador usando este guia.
  2. Acesse o endereço do roteador no navegador da Web, por exemplo http://192.168.1.1.
  3. Faça login. Não sabe sua senha? Procure uma tag no roteador ou use Router Passwords.

  4. Procure uma página com um nome como "clientes" ou "dispositivos conectados". Por exemplo, uma página de roteador Netgear pode ser parecida com esta ou para dispositivos Eero.

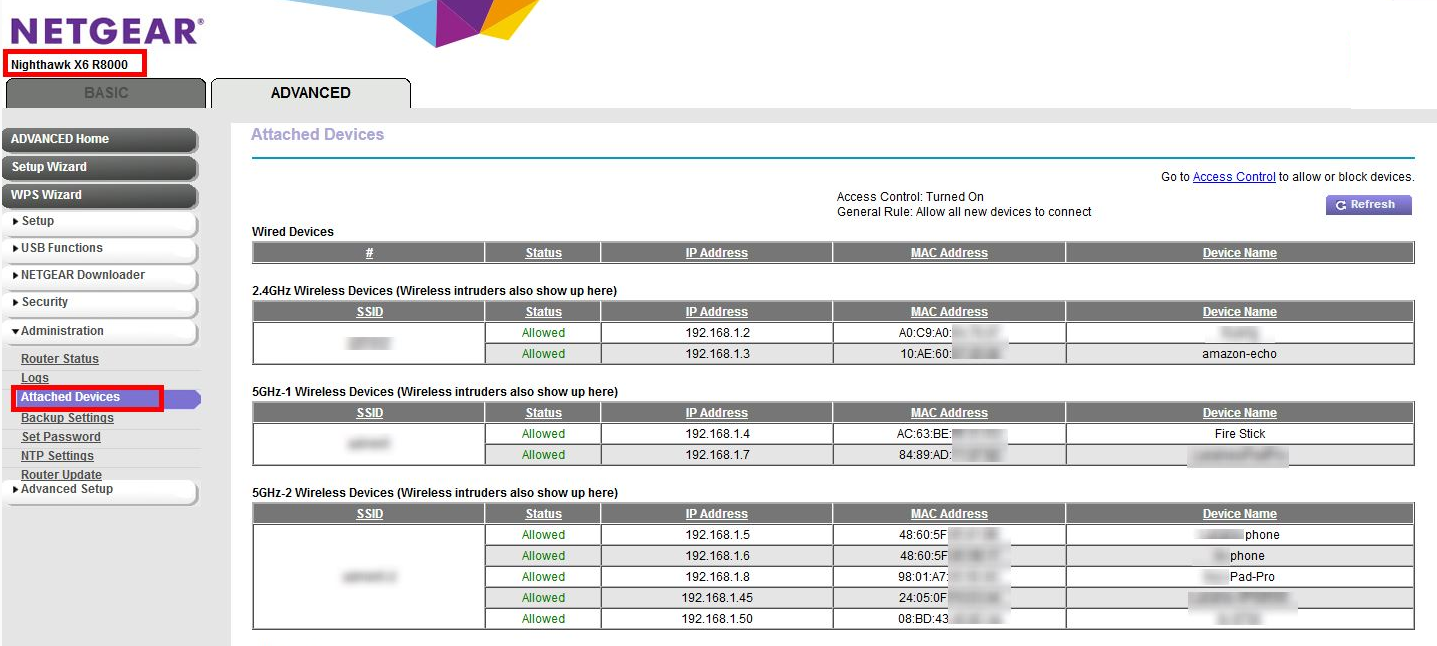

    Visualização do cliente Netgear

  5. Talvez seja necessário procurar em outro lugar nas configurações para mapear as informações da etapa 4 para um canal e largura de banda específicos. Por exemplo, um roteador Netgear:

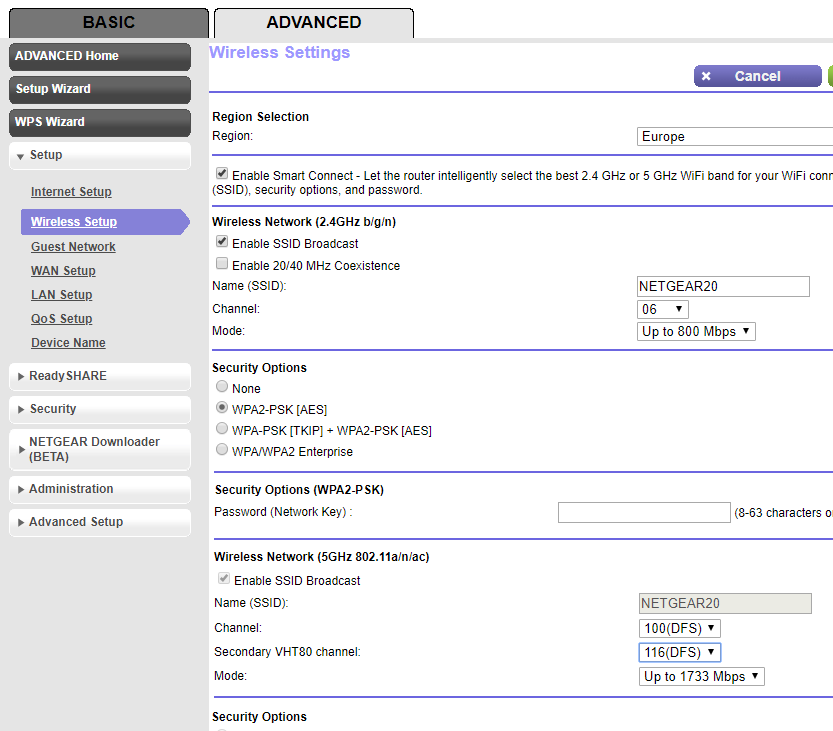

    Visualização de canais da Netgear

Usar o Mac, se ele já estiver conectado ao mesmo canal

Mantenha pressionada a tecla Option no teclado e clique no ícone de WLAN no canto superior direito da barra de status do Mac. O menu de WLAN normal vai aparecer com mais algumas opções e informações. Confira os itens de menu indisponíveis e procure aquele que menciona o canal:

`Channel 60 (DFS, 5GHz, 40MHz)`

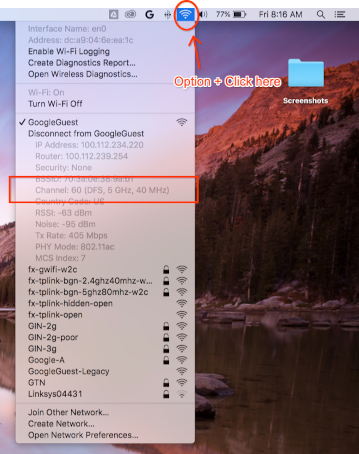

WLAN do Mac

Não é possível encontrar o canal e a largura

Se os outros métodos não funcionarem, tente:

  1. Listar todos os canais que os PAs estão usando (normalmente dois para cada PA ou ponto de malha).

    a. Recomendado: com um smartphone Android, você pode usar um app como o Wifiman ou o Aruba Utilities.

    a. Em um Mac, você pode usar /System/Library/PrivateFrameworks/Apple80211.framework/Resources/airport-s para listar as opções.

  2. Realizar uma captura curta (até 15 segundos são suficientes) em cada um desses canais, usando as instruções abaixo.

  3. Instalar o Wireshark (para receber ajuda, consulte Instalar o Wireshark).

  4. Abrir cada uma das capturas usando o Wireshark, aplicar um filtro de exibição de wlan.addr == YOUR_DEVICE'S_MAC e verificar se algum pacote aparece.

2. Iniciar a captura

Importante: capturar o handshake de quatro vias

Se a segurança estiver ativada para o Wi-Fi, você precisará saber as chaves de criptografia para descriptografar os pacotes capturados. As chaves de criptografia são derivadas de um handshake de quatro vias que ocorre quando o dispositivo se conecta à rede e são exclusivas para cada conexão entre um dispositivo e o PA.

Por isso, é NECESSÁRIO capturar o handshake de quatro vias para descriptografar payloads de Wi-Fi. Se o dispositivo já estiver conectado à rede quando você iniciar a captura, desconecte e reconecte o dispositivo (ou reinicie-o) assim que o rastreamento começar.

Capturar no Mac

Enquanto mantém pressionada a tecla Option no teclado, clique no ícone de WLAN e selecione "Abrir diagnóstico sem fio…":

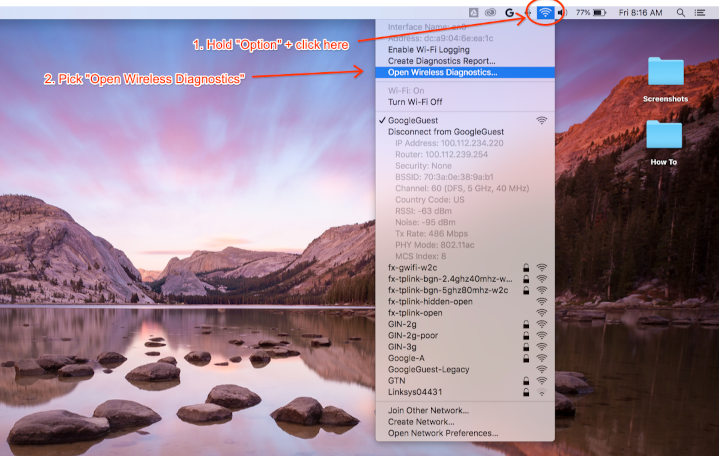

Captura de WLAN no Mac

Na barra de menus do Diagnóstico sem fio, selecione Janela > Sniffer:

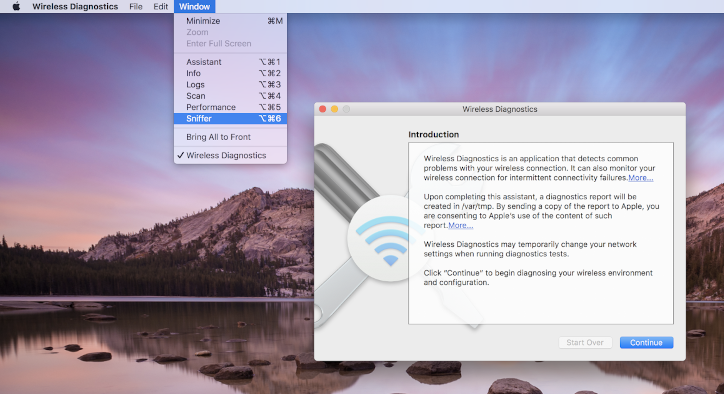

Sniffer de WLAN para Mac

Defina o canal e a largura para os valores recuperados anteriormente (o exemplo de captura de tela é para o canal 60 e a largura de 40 MHz):

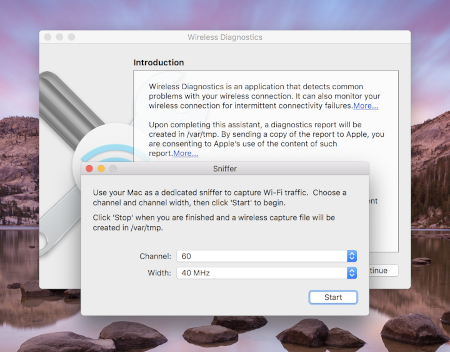

Canal e largura da WLAN do Mac

Pressione Start e insira sua senha. Agora, tente reproduzir o problema. Confira se você capturou o handshake de quatro vias de uma conexão, conforme indicado em Capturar o handshake de quatro vias.

Quando terminar, pressione Stop. Um novo arquivo *.pcap pode ser encontrado em /var/tmp, que contém todo o tráfego. Um exemplo de nome de arquivo é: (null)_ch100_2018-11-06_10.52.01.pcap.

Capturar no Linux

  1. Desative o Wi-Fi. Isso pode ser feito de duas maneiras:

    • Usando a GUI (recomendado)
    • Usando a CLI do Network Manager para informar que ele pare de gerenciar a interface WLAN: sudo nmcli dev set <wlan-ifname> managed on
    • Se você estiver usando um gerenciador de rede alternativo, ajuste de acordo.

  2. Salve este script. Substitua <wlan-ifname> pelo nome da sua interface Wi-Fi. Este documento pressupõe que o nome do script seja setup-wifi-capture.

    #!/usr/bin/env bash
sudo ifconfig <wlan-ifname>  down
sudo rfkill unblock wifi
sudo iwconfig <wlan-ifname>  mode monitor
sudo ifconfig <wlan-ifname>  up
sudo iw dev <wlan-ifname> set channel $@

  3. Execute o script anterior e transmita o canal e a maior largura de banda para rastrear, por exemplo, o canal 153 com largura de banda de 80 MHz:

    ./setup-wifi-capture chan 153 80 MHz

  4. Abra o Wireshark. Agora você poderá capturar pacotes na interface WLAN.

3. Compartilhar a captura

  1. Use o WPA PSK (Raw Key) Generator para gerar um hash da sua senha. Isso permite descriptografar a captura sem saber a senha de texto simples.

  2. Você também precisa compartilhar o PSK gerado para que outras pessoas possam descriptografar a captura.

Apêndice

Instalar o Wireshark

Você pode instalar o Wireshark usando apt install wireshark no Linux ou fazer o download on-line no site do Wireshark.

Configurar o Wireshark para descriptografar o tráfego

Isso não é necessário para compartilhar seus arquivos de captura. Faça isso apenas se quiser examinar o tráfego descriptografado no Wireshark.

Com a segurança WPA2 no Wi-Fi, o WPA2-PSK não é usado diretamente para criptografia e descriptografia de tráfego. Ele é usado em um handshake de quatro vias, que você precisa capturar para descriptografar pacotes. No entanto, se você estiver tentando capturar apenas problemas de conexão com o Wi-Fi ou quedas de conectividade, que podem ser coletados em frames de gerenciamento de Wi-Fi, não será necessário capturar o handshake de quatro vias. Em ambos os casos, não faz mal capturá-lo.

Abra o Wireshark e a página "Preferências" (menu Wireshark > Preferências ou **Cmd + , **).

  1. Encontre a seção "IEEE 802.11" na categoria "Protocolos" e confira se a opção "Ativar descriptografia" está marcada:

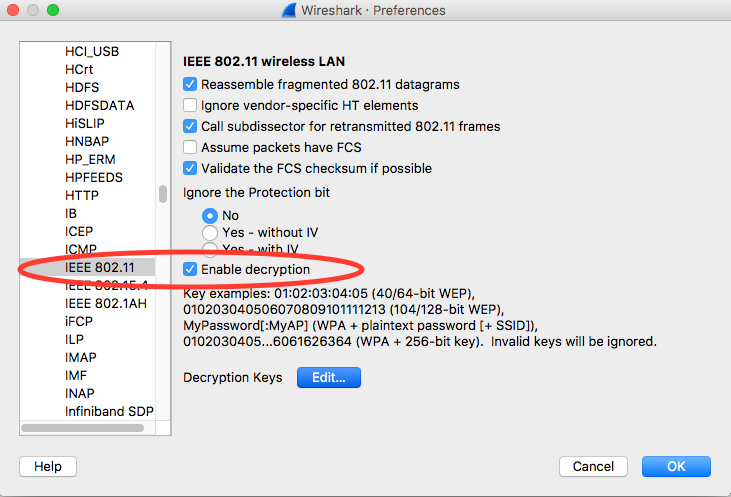

    Preferências do Wireshark para Mac

  2. Clique no botão Editar ao lado do rótulo Chaves de descriptografia.

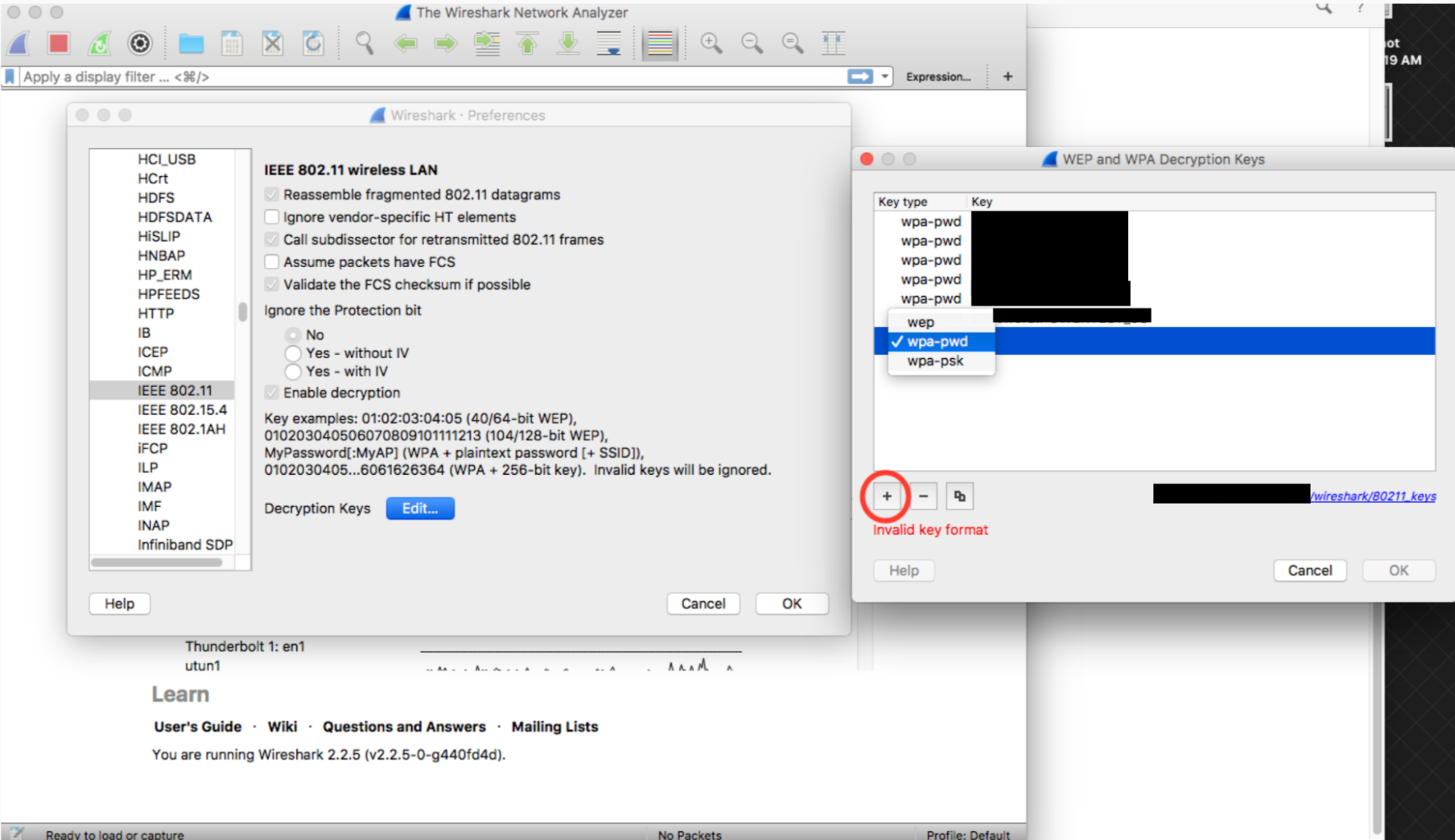

  3. Clique no botão "+" no canto inferior esquerdo e selecione a opção "wpa-pwd".

    Wireshark WPA e senha do Mac

  4. Clique na coluna de chave da linha recém-criada (ao lado da string wpa-pwd), digite seu WPA2 PSK e SSID no formato <password>:<ssid>. Por exemplo, se o nome da rede for MyHomeNetwork e o WPA2 PSK for myp4ssword, digite myp4ssword:MyHomeNetwork.

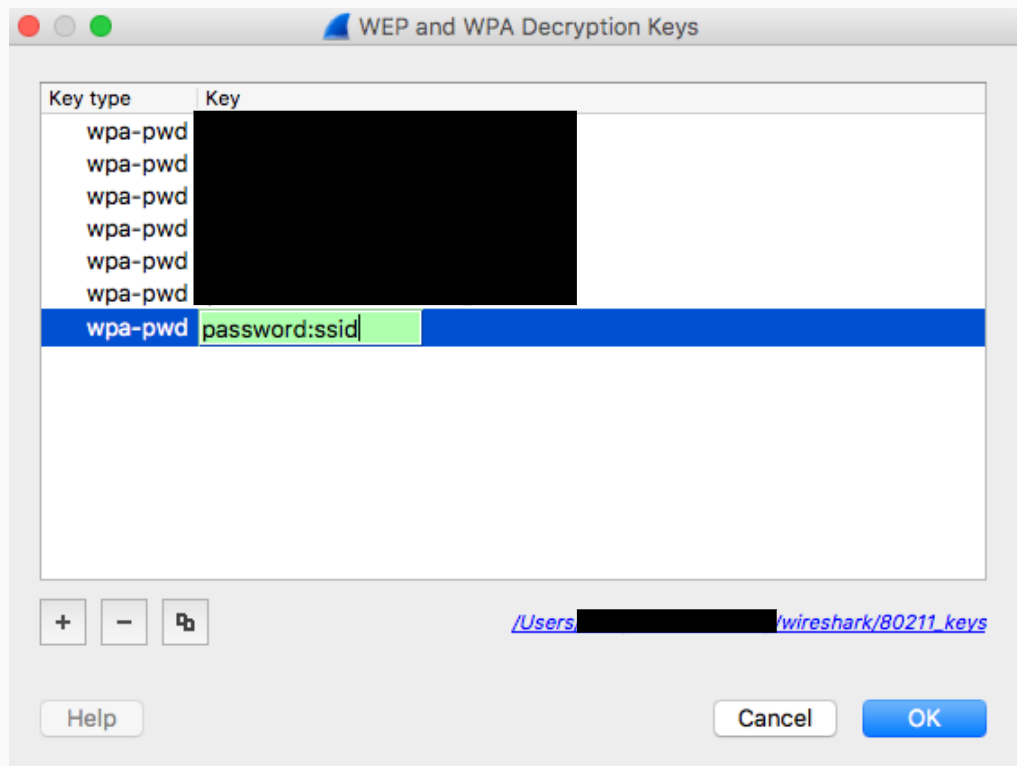

    SSID do Wireshark para Mac

  5. Clique em "OK" para confirmar.

Para mais informações, consulte o guia oficial do Wireshark (com capturas de tela) em How to Decrypt 802.11 (em inglês).

Se você estiver usando tshark, transmita os seguintes argumentos:

tshark -o wlan.enable_decryption:TRUE -o 'uat:80211_keys:"wpa-pwd","<psk>:<ssid>"'

Colorir dados do Wireshark 802.11

Há um perfil de cores 802.11 útil localizado em metageek.com: Wireshark Configuration Profile (em inglês).
