ZCL Advanced Platform (ZAP), node.js टेंप्लेट इंजन है. यह Matter क्लस्टर पर आधारित है.
ZAP, Matter ऐप्लिकेशन और एसडीके के लिए ये सुविधाएं उपलब्ध कराता है:
- जीयूआई इंटरफ़ेस से Matter एंडपॉइंट, क्लस्टर, एट्रिब्यूट, और डिवाइस की अन्य सुविधाओं को कॉन्फ़िगर करें.
- ऐसे टेंप्लेट बनाएं जो डेटा मॉडल की परिभाषाएं, कॉलबैक, और अन्य Matter सोर्स कोड अपने-आप जनरेट करें.
- अपने एसडीके में शामिल करने के लिए, पहले से कॉन्फ़िगर की गई ZAP फ़ाइलें बनाएं और उनका इस्तेमाल करें.
इंस्टॉल करें
ZAP रिलीज़ पेज पर जाएं.
"Latest" टैग वाली रिलीज़ ढूंढें. ज़्यादातर रिलीज़ को "Pre-release" के तौर पर टैग किया गया होगा.
इस रिलीज़ में, ऐसेट हेडिंग में जाकर, अपने ऑपरेटिंग सिस्टम के लिए तय किया गया पैकेज चुनें और उसे डाउनलोड करें.
Debian या Ubuntu पर चलने वाली मशीन पर, ZAP इंस्टॉल करने के लिए यह कमांड चलाएं:
sudo dpkg -i path/to/zap_installation_package
Debian या Ubuntu Linux पर, zap बाइनरी को /usr/bin/ में इंस्टॉल किया जाता है. अन्य ऑपरेटिंग सिस्टम पर, बाइनरी को कहीं और इंस्टॉल किया जा सकता है. किसी भी मामले में, यह पक्का करें कि एक्ज़ीक्यूटेबल की जगह आपके PATH एनवायरमेंट वैरिएबल में हो.
ZAP फ़ाइलें
ZAP, टेंप्लेट फ़ाइलों का इस्तेमाल करता है. इन्हें ZAP फ़ाइलें कहा जाता है. ZAP फ़ाइल एक JSON फ़ाइल होती है. इसमें एंडपॉइंट, कमांड, एट्रिब्यूट, और डिवाइस की अन्य सुविधाओं के बारे में जानकारी होती है. ZAP फ़ाइलों के नाम के आखिर में .zap होता है. उदाहरण के लिए,
connectedhomeip/examples/lighting-app/lighting-common में lighting-app.zap.
all-clusters-app.zap फ़ाइल, connectedhomeip/examples/all-clusters-app/all-clusters-common में मौजूद है. इसे सामान्य Matter क्लस्टर और तीन एंडपॉइंट के साथ पहले से कॉन्फ़िगर किया गया है. इनमें Matter सेकंडरी नेटवर्क कमीशनिंग डिवाइस टाइप भी शामिल है. यह क्लस्टर के अलग-अलग कॉन्फ़िगरेशन को एक्सप्लोर करने का एक अच्छा उदाहरण है.
चलाएं
- Matter के उदाहरणों में से कोई ZAP फ़ाइल चुनें.
- Matter डेटाबेस (
connectedhomeip) की रूट डायरेक्ट्री से,run_zaptool.shरैपर स्क्रिप्ट चलाएं. साथ ही, इसे.zapफ़ाइल का पाथ दें.
उदाहरण के लिए:
./scripts/tools/zap/run_zaptool.sh ./examples/lighting-app/lighting-common/lighting-app.zapसेट अप करें

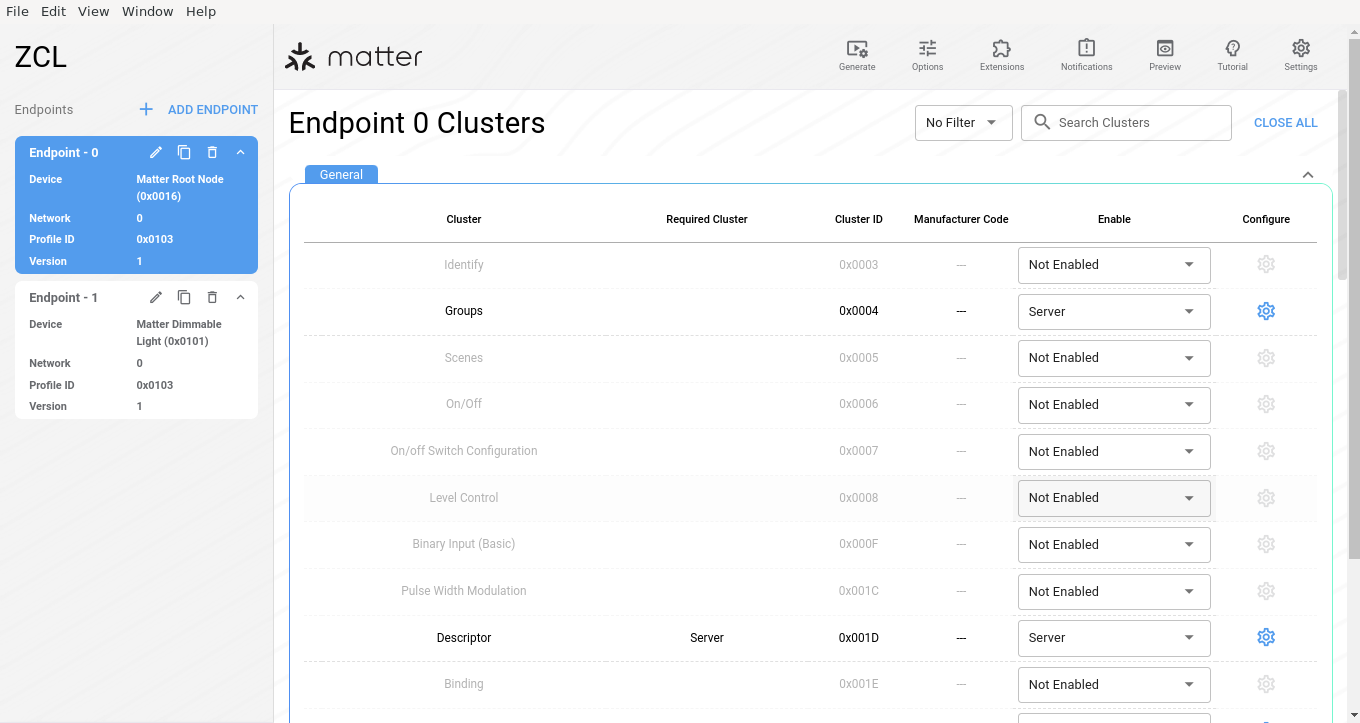

सेटिंग में जाकर, ZAP के यूज़र इंटरफ़ेस को कॉन्फ़िगर किया जा सकता है. इसमें गहरे या हल्के रंग वाली थीम चुनना और डेवलपर टूल को चालू या बंद करना शामिल है.

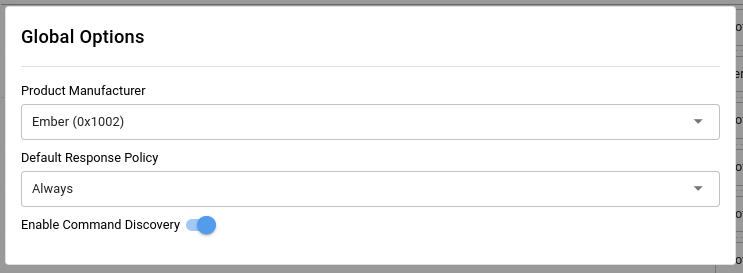

विकल्प पर क्लिक करके, प्रॉडक्ट मैन्युफ़ैक्चरर और जवाब देने की डिफ़ॉल्ट नीति को चुना जा सकता है. साथ ही, कमांड डिस्कवरी की सुविधा को चालू या बंद किया जा सकता है.
Zigbee क्लस्टर कॉन्फ़िगरेशन टूल में कस्टम ZCL क्लस्टर या कमांड जोड़ने के लिए, एक्सटेंशन पर क्लिक करें.
इस्तेमाल करें
एंडपॉइंट

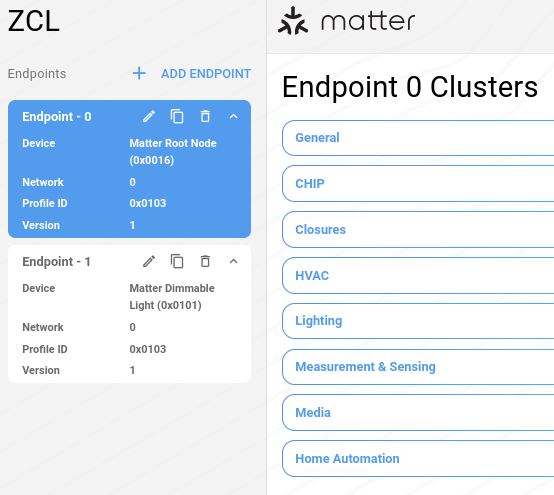

lighting-app.zap फ़ाइल को Matter रूट नोड (एंडपॉइंट - 0) और Matter डिम होने वाली लाइट (एंडपॉइंट - 1) के साथ पहले से कॉन्फ़िगर किया गया है.
एंडपॉइंट - 0 में ऐसे सामान्य क्लस्टर शामिल होते हैं जो पूरे नोड के लिए काम के होते हैं. उदाहरण के लिए, नेटवर्किंग, कमीशनिंग, डिस्क्रिप्टर, ऑपरेशनल क्रेडेंशियल, और ओटीए क्लस्टर.
अगले चरणों में, आपको एंडपॉइंट - 1 की समीक्षा और उसे कॉन्फ़िगर करना होगा.
Matter उदाहरण lighting-app में डिम की जा सकने वाली लाइट.
Matter रेपो
connectedhomeipसे, ZAP चलाएं.scripts/tools/zap/run_zaptool.sh \ examples/lighting-app/lighting-common/lighting-app.zapएंडपॉइंट - 1 पर क्लिक करें. इसके बाद, बदलाव करें पर क्लिक करें.

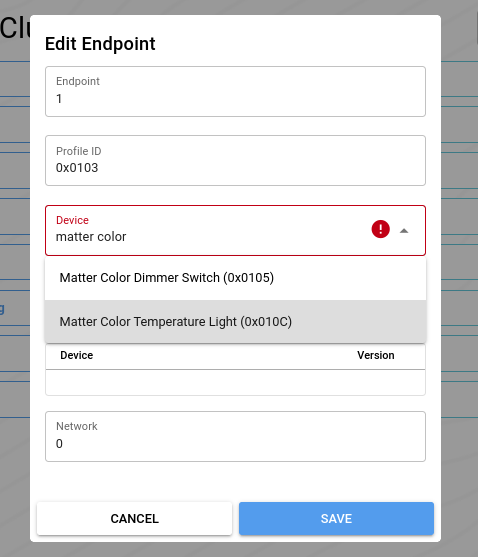

ज़रूरी नहीं: Matter कई तरह के डिवाइसों पर काम करता है. डिवाइस ड्रॉपडाउन में, अपना डिवाइस बदलने के लिए
matterटाइप करना शुरू करें. इसके बाद, सेव करें पर क्लिक करें.
ज़्यादा जानने के लिए, Matter Primer में डिवाइस और एंडपॉइंट देखें.
क्लस्टर
पहले से तय क्लस्टर, एट्रिब्यूट, और रिपोर्टिंग के विकल्प, Endpoint - 1 में डिफ़ॉल्ट रूप से चालू होते हैं.

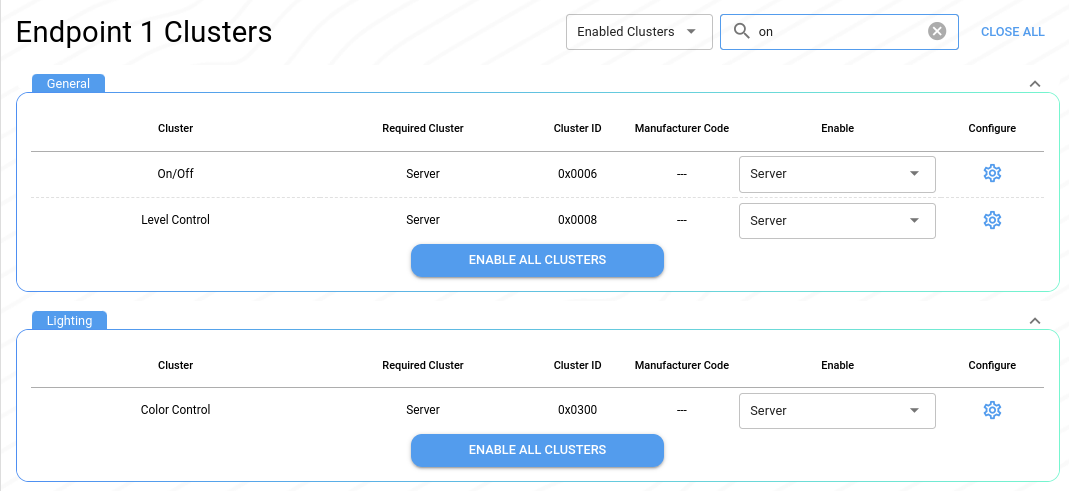

सिर्फ़ चालू किए गए क्लस्टर दिखाने के लिए, Endpoint - 1 पर क्लिक करें. इसके बाद, दिखाएं मेन्यू से चालू किए गए क्लस्टर चुनें. क्लस्टर को नाम से भी खोजा जा सकता है. उदाहरण के लिए, on.

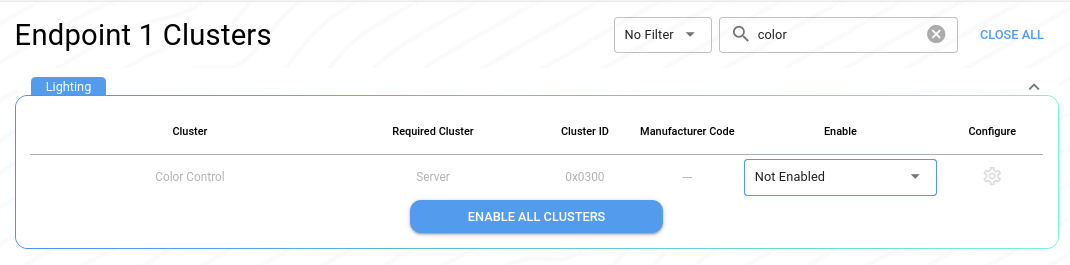

किसी क्लस्टर को क्लाइंट, सर्वर या क्लाइंट और सर्वर के तौर पर चालू करने के लिए, चालू करें ड्रॉपडाउन का इस्तेमाल करें. पहले से कॉन्फ़िगर किए गए ऐसे क्लस्टर को बंद करने के लिए, चालू नहीं है को भी चुना जा सकता है जो आपके डिवाइस टाइप पर लागू नहीं होता.
ज़्यादा जानने के लिए, Matter Primer में क्लस्टर देखें.
एट्रिब्यूट और निर्देश
एट्रिब्यूट और कमांड कॉन्फ़िगर करने के लिए, यह तरीका अपनाएं:
On/Offक्लस्टर को ढूंढें.उसी लाइन में, कॉन्फ़िगर करें आइकॉन पर क्लिक करें.

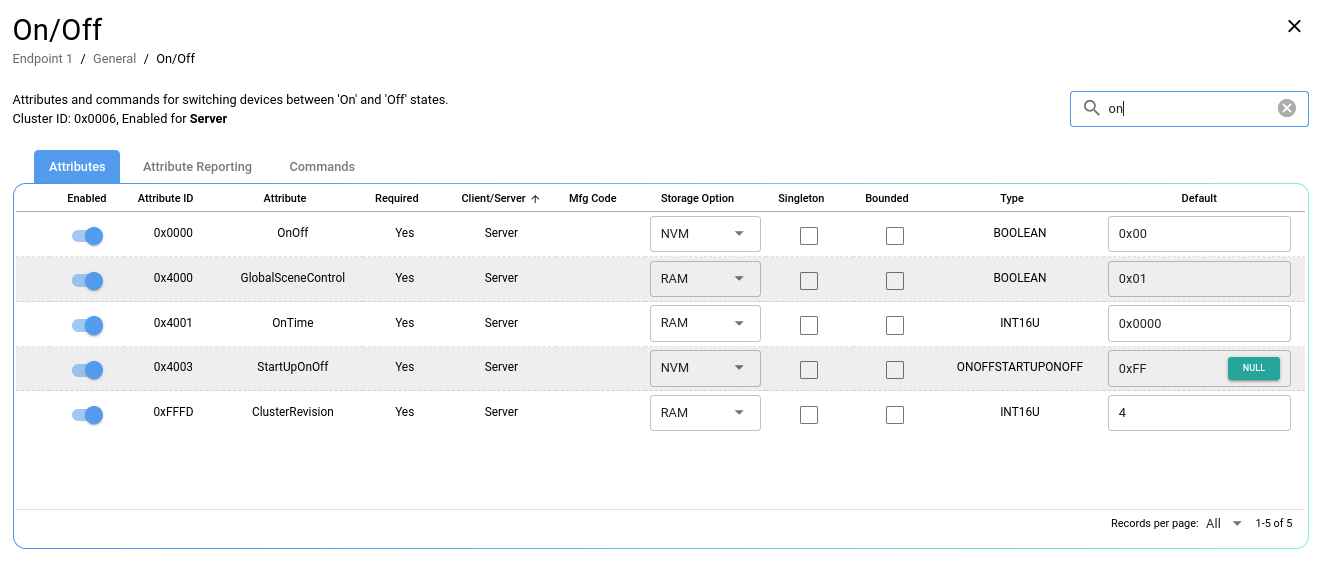

यहां एट्रिब्यूट चालू या बंद किए जा सकते हैं. साथ ही, एट्रिब्यूट के अलग-अलग विकल्प सेट किए जा सकते हैं. इसके अलावा, नाम के हिसाब से एट्रिब्यूट खोजे जा सकते हैं.

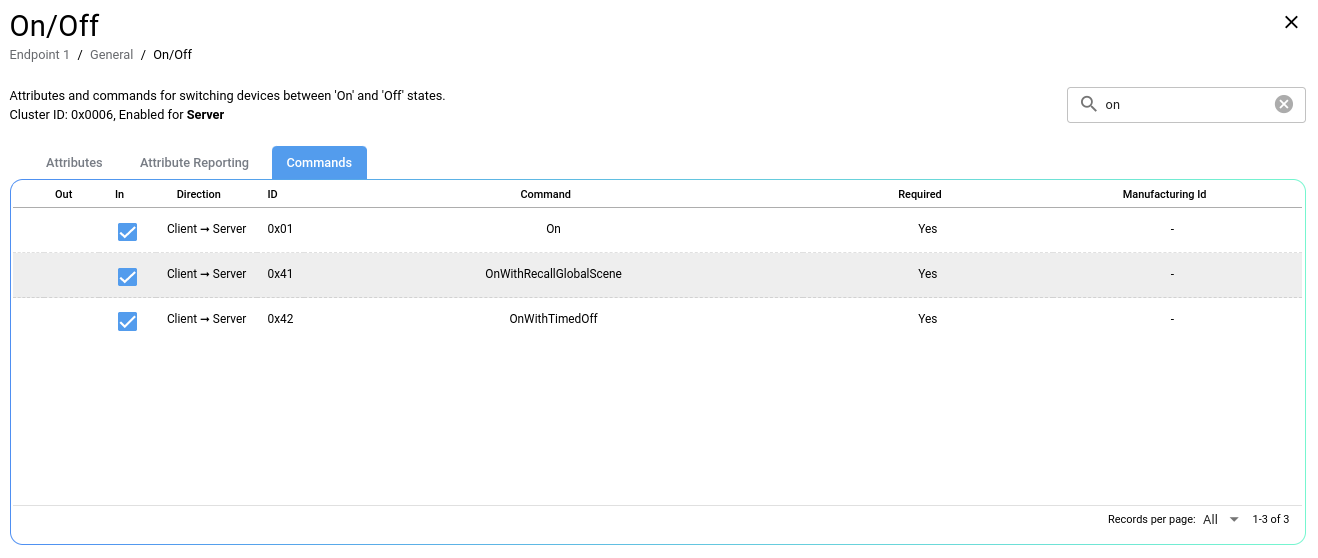

इस क्लस्टर के लिए कार्रवाइयां कॉन्फ़िगर करने के लिए, कमांड पर क्लिक करें. उदाहरण के लिए, लाइट के लिए चालू/बंद क्लस्टर में, चालू करें, बंद करें, और टॉगल करें कमांड शामिल होंगे. ऐसा हो सकता है कि Temperature Measurement क्लस्टर जैसे कुछ क्लस्टर से कोई कमांड न जुड़ा हो.
ज़्यादा जानने के लिए, Matter प्राइमर में एट्रिब्यूट और कमांड देखें.
ZAP सोर्स फ़ाइलें जनरेट करना
Matter उदाहरणों में, ZAP से जनरेट किए गए सोर्स कोड का इस्तेमाल किया जाता है. यह कोड, connectedhomeip/zzz_generated डायरेक्ट्री में उपलब्ध है. कुछ फ़ाइलें, ऐप्लिकेशन के हिसाब से होती हैं. वहीं, अन्य सामान्य ZAP फ़ाइलों को app-common में ग्रुप किया जाता है.
#include <app-common/zap-generated/ids/Attributes.h>
#include <app-common/zap-generated/ids/Clusters.h>
एंडपॉइंट कॉन्फ़िगर होने के बाद, अपने प्रोजेक्ट में इंटिग्रेट करने के लिए सोर्स फ़ाइलें जनरेट की जा सकती हैं.
- जनरेट करें पर क्लिक करें.
- ZAP आउटपुट को सेव करने के लिए कोई फ़ोल्डर चुनें. उदाहरण के लिए,

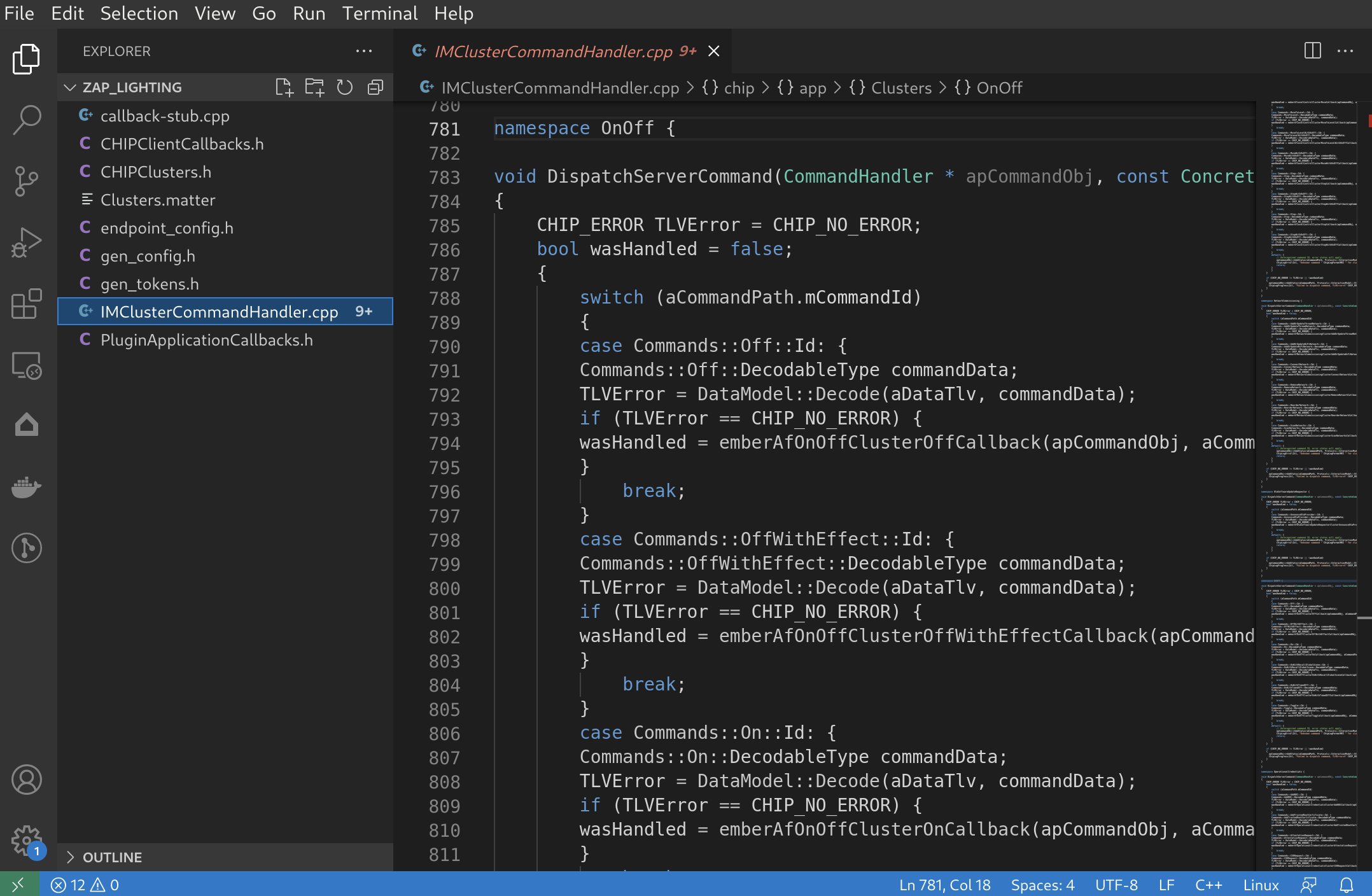

lighting-appके लिएconnectedhomeip/zzz_generated/lighting-app/zap-generatedपर जाएं. - Optional. फ़ाइलों को अपने पसंदीदा IDE में खोलें.
ZAP, आपके डिवाइस टाइप और ZAP कॉन्फ़िगरेशन के हिसाब से, कस्टम सोर्स कोड जनरेट करता है. इसमें डिफ़ाइन, फ़ंक्शन, और अन्य सोर्स कोड शामिल होते हैं.
उदाहरण के लिए, callback-stub.cpp में क्लस्टर कॉलबैक का एक तरीका शामिल है. इसमें सिर्फ़ वे क्लस्टर शामिल होते हैं जिन्हें आपने चालू किया है:
void emberAfClusterInitCallback(EndpointId endpoint, ClusterId clusterId)
{
switch (clusterId)
{
...
case ZCL_ON_OFF_CLUSTER_ID :
emberAfOnOffClusterInitCallback(endpoint);
break;
...
}
}
ZAP सोर्स फ़ाइलों का इस्तेमाल करना
डिवाइस टाइप के एट्रिब्यूट पाने और सेट करने के लिए, सामान्य ZAP सोर्स फ़ाइलों का इस्तेमाल किया जा सकता है. उदाहरण के लिए, zzz_generated/app-common/app-common/zap-generated/ids/ में Attributes.h:
Attributes.h
namespace DeviceTemperatureConfiguration {
namespace Attributes {
namespace CurrentTemperature {
static constexpr AttributeId Id = 0x00000000;
} // namespace CurrentTemperature
...
} // namespace Attributes
} // namespace DeviceTemperatureConfiguration
main.cpp
#include <app-common/zap-generated/att-storage.h>
#include <app-common/zap-generated/attribute-id.h>
#include <app-common/zap-generated/attribute-type.h>
#include <app-common/zap-generated/attributes/Accessors.h>
#include <app-common/zap-generated/callback.h>
#include <app-common/zap-generated/cluster-id.h>
#include <app-common/zap-generated/cluster-objects.h>
#include <app-common/zap-generated/command-id.h>
using namespace ::chip;
using namespace ::chip::app::Clusters;
static void InitServer(intptr_t context)
{
...
// Sets temperature to 20C
int16_t temperature = 2000;
auto status = DeviceTemperatureConfiguration::Attributes::CurrentTemperature::Set(1, temperature);
if (status != EMBER_ZCL_STATUS_SUCCESS)
{
ChipLogError(Shell, "Temp measurement set failed");
}
}
Matter के सोर्स कोड में ZAP फ़ाइलों को इस्तेमाल करने का तरीका समझने के बाद, ZAP को इंटिग्रेट करने के कई तरीके हैं:
- अपने डिवाइस टाइप के हिसाब से नए उदाहरण बनाने के लिए, मौजूदा
zzz_generatedफ़ाइलों का इस्तेमाल करें. - अपने प्रोजेक्ट के लिए, कस्टम
.zapफ़ाइलें बनाएं.
पसंद के मुताबिक बनाएं
ZAP फ़ाइलें, ZAP टेंप्लेट से जनरेट होती हैं.
ZAP को लॉन्च करने के लिए run_zaptool.sh का इस्तेमाल करने पर, यह स्क्रिप्ट इन टेंप्लेट में पास होती है:
node src-script/zap-start.js --logToStdout \
--gen "$CHIP_ROOT/src/app/zap-templates/app-templates.json" \
--zcl "$CHIP_ROOT/src/app/zap-templates/zcl/zcl.json" \
"${ZAP_ARGS[@]}"
templates.json, Matter टेंप्लेट का नाम और उससे जुड़ी आउटपुट फ़ाइल तय करता है. इसका इस्तेमाल Matter उदाहरणों में किया जाता है.
{
"path": "templates/app/callback-stub-src.zapt",
"name": "ZCL callback-stub source",
"output": "callback-stub.cpp"
}
Matter के समाधानों को अपनी ज़रूरत के मुताबिक बनाने के लिए, ZAP के साथ काम करते समय ये कार्रवाइयां की जा सकती हैं:
संसाधन
ZAP के अन्य संसाधनों के लिए, GitHub पर
ZAP रेपो
(zap)
पर जाएं.
