ZCL Advanced Platform (ZAP)

ZCL Advanced Platform (ZAP) – это шаблонный движок Node.js, основанный на кластерах Matter.

ZAP предоставляет следующие функции для приложений и SDK Matter:

  • Настраивайте Matter конечных точек, кластеров, атрибутов и других функций устройства в графическом интерфейсе.
  • Создавайте шаблоны, которые автоматически генерируют определения модели данных, функции обратного вызова и другой исходный код Matter.
  • Создавайте и используйте предварительно настроенные ZAP-файлы, которые можно включать в SDK.
Инструмент ZAP

Установить

  1. Перейдите на страницу Выпуски ZAP.

  2. Найдите выпуск с тегом "Последний" (большинство выпусков будут отмечены тегом "Предварительная версия").

  3. В разделе Объекты выберите пакет, предназначенный для вашей операционной системы, и скачайте его.

  4. На компьютере с Debian или Ubuntu установите ZAP, выполнив следующую команду:

    sudo dpkg -i path/to/zap_installation_package

В Debian или Ubuntu Linux исполняемый файл zap устанавливается в /usr/bin/. В других операционных системах исполняемый файл может быть установлен в другом месте. В любом случае проверьте, указано ли местоположение исполняемого файла в переменной среды PATH.

ZAP-файлы

ZAP использует файлы шаблонов, называемые ZAP-файлами. Файл ZAP – это файл JSON, в котором определены конечные точки, команды, атрибуты и другие функции устройства. Названия ZAP-файлов заканчиваются на .zap. Например, lighting-app.zap в connectedhomeip/examples/lighting-app/lighting-common.

Файл all-clusters-app.zap, найденный в connectedhomeip/examples/all-clusters-app/all-clusters-common, предварительно настроен с распространенными кластерами Matter и тремя конечными точками, включая тип устройства для ввода в эксплуатацию вторичной сети Matter. Это хороший пример для изучения различных конфигураций кластера.

Выполнить

  1. Выберите ZAP-файл из одного из Matter примеров.
  2. В корневом каталоге репозитория Matter (connectedhomeip) запустите скрипт-обертку run_zaptool.sh, передав ему путь к файлу .zap.

Пример:

./scripts/tools/zap/run_zaptool.sh ./examples/lighting-app/lighting-common/lighting-app.zap

Настроить

В разделе Настройки можно настроить интерфейс ZAP, в том числе выбрать светлую или тёмную тему и включить или отключить инструменты разработчика.

Нажав на значок Варианты, вы сможете выбрать производителя продукта, политику ответов по умолчанию, а также включить или отключить обнаружение команд.

Глобальные настройки ZAP

Нажмите Расширения, чтобы добавить специальные кластеры ZCL или команды в конфигуратор кластеров Zigbee.

Использовать

Конечные точки

Файл lighting-app.zap предварительно настроен с Matter корневым узлом (конечная точка 0) и Matterдиммируемым светильником (конечная точка 1).

Конечная точка 0 включает общие кластеры, относящиеся ко всему узлу, например кластеры сети, ввода в эксплуатацию, дескриптора, учетных данных для работы и OTA.

Конечная точка ZAP 0

На следующих шагах вы проверите и настроите конечную точку 1 Matter диммируемого светильника из примера lighting-app.

  1. Запустите ZAP из репозитория Matter connectedhomeip.

    scripts/tools/zap/run_zaptool.sh \
examples/lighting-app/lighting-common/lighting-app.zap

  2. Нажмите Конечная точка 1, а затем Изменить.

  3. Необязательно. Matter поддерживает различные типы устройств. В раскрывающемся списке Устройство начните вводить matter, чтобы изменить устройство, а затем нажмите Сохранить.

    ZAP Select Device

Подробнее об устройствах и конечных точках в Matter.

Кластеры

Стандартные кластеры, атрибуты и параметры отчетов включены в Endpoint - 1 по умолчанию.

Чтобы отобразить только включенные кластеры, нажмите Конечная точка – 1 и выберите Включенные кластеры в меню Показать. Вы также можете искать кластеры по названию, например on.

Кластеры с поддержкой ZAP

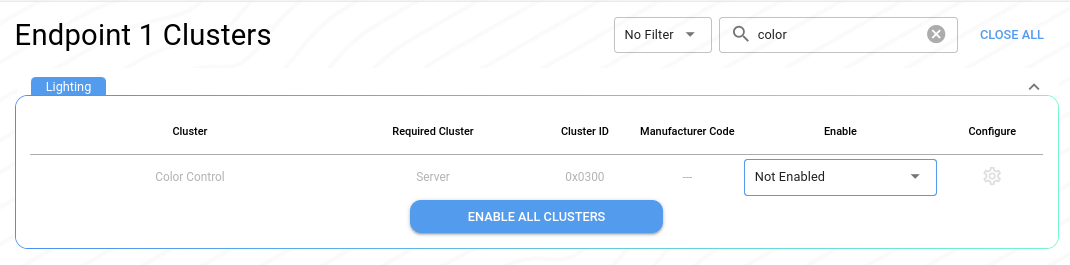

Чтобы включить любой кластер в качестве клиента, сервера или клиента и сервера, используйте раскрывающееся меню Включить. Вы также можете выбрать Не включено, чтобы отключить предварительно настроенный кластер, который не подходит для вашего типа устройства.

Отключить кластер ZAP

Подробнее о кластерах …Matter

Атрибуты и команды

Чтобы настроить атрибуты и команды, выполните следующие действия:

  1. Найдите кластер On/Off.

  2. В той же строке нажмите на значок "Настроить" .

    Настройка ZAP

Здесь можно включить или отключить атрибуты, задать различные параметры атрибутов и найти атрибуты по названию.

Атрибуты ZAP

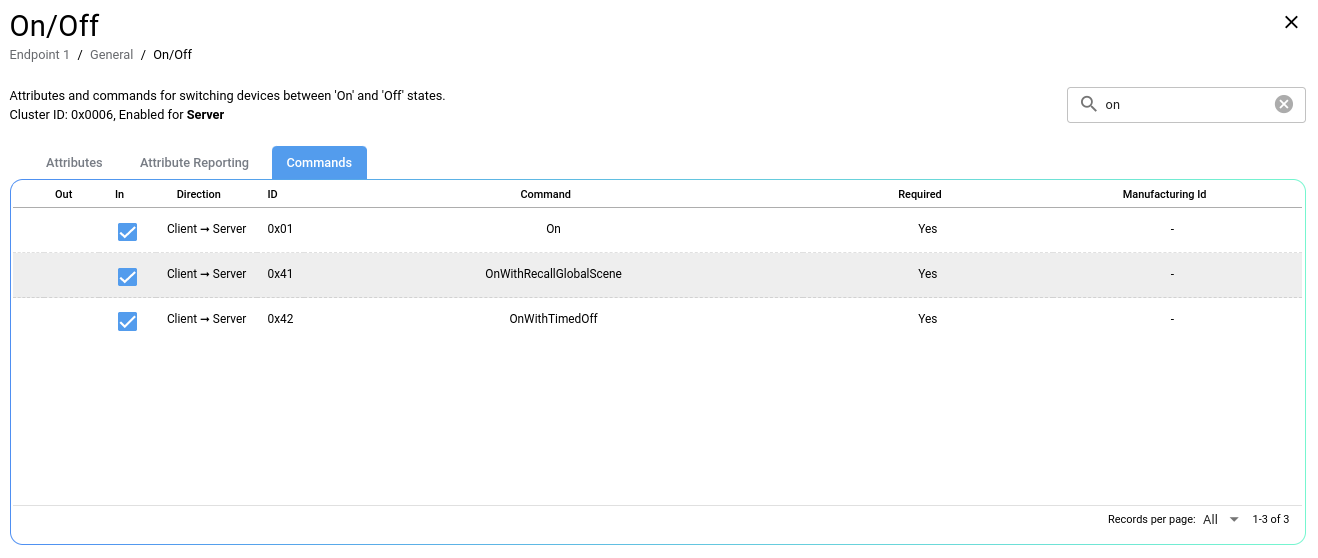

Нажмите Команды, чтобы настроить действия для этого кластера. Например, кластер Вкл./выкл. для светильника будет включать команды Включить, Выключить и Переключить. Некоторые кластеры, например кластер Temperature Measurement, могут не иметь связанных команд.

Команды ZAP

Подробнее об атрибутах и командах рассказывается в Matter Primer.

Как создать исходные файлы ZAP

В примерах Matter используется исходный код, сгенерированный ZAP, который доступен в каталоге connectedhomeip/zzz_generated. Некоторые файлы относятся к определенным приложениям, а другие, общие файлы ZAP, сгруппированы в app-common.

#include <app-common/zap-generated/ids/Attributes.h>
#include <app-common/zap-generated/ids/Clusters.h>

После настройки конечных точек можно сгенерировать исходные файлы для интеграции в проект.

  1. Нажмите на значок Создать.
  2. Выберите папку, в которой будут сохранены результаты сканирования ZAP. Например, перейдите на страницу connectedhomeip/zzz_generated/lighting-app/zap-generated для lighting-app.
  3. Это необязательный параметр. Откройте файлы в своей интегрированной среде разработки.

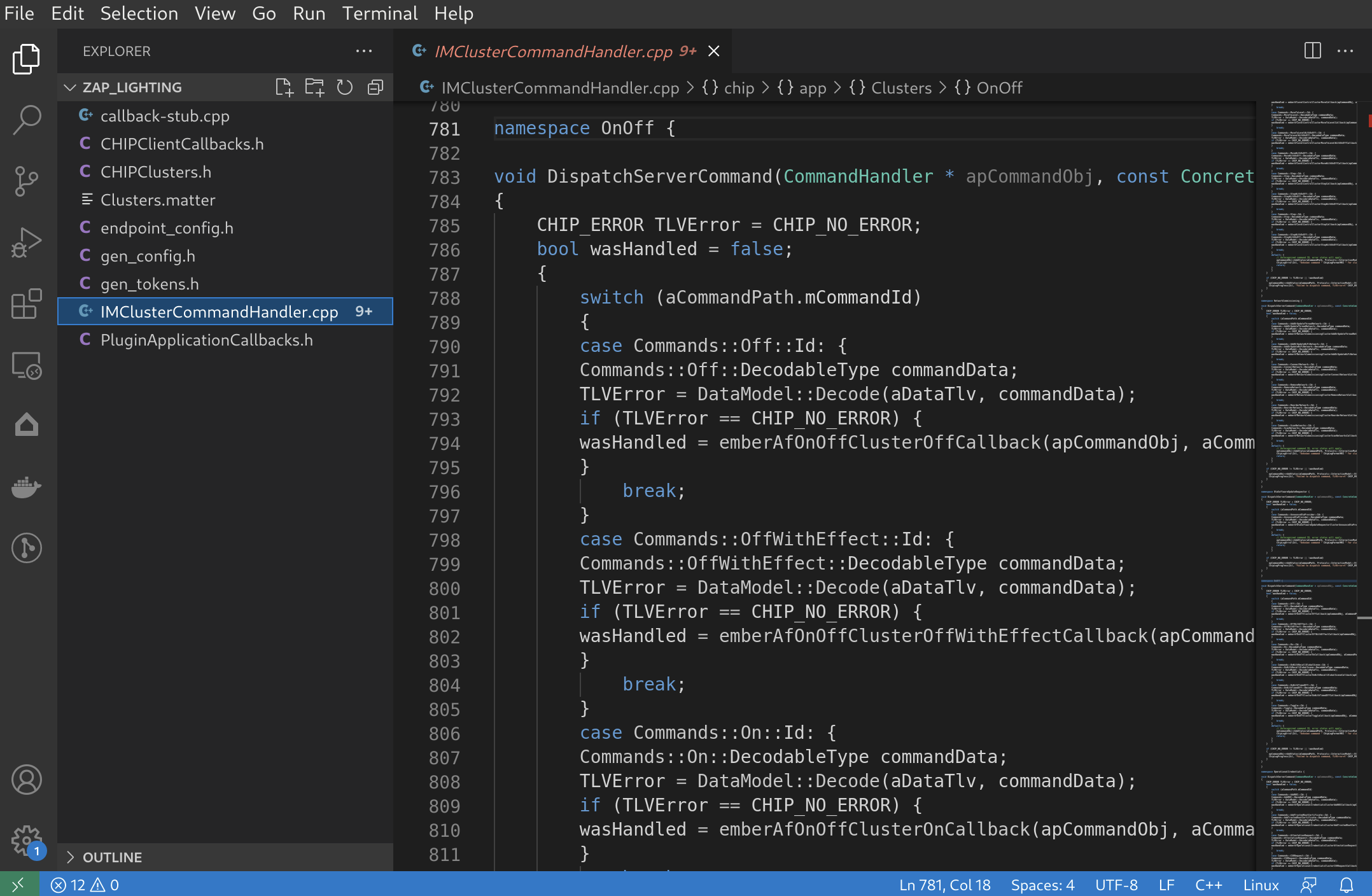

ZAP создает определения, функции и другой исходный код, который подходит для вашего типа устройства и конфигурации ZAP.

Сгенерированные файлы ZAP

Например, callback-stub.cpp включает метод обратного вызова Cluster, который содержит только кластеры, которые вы включили:

void emberAfClusterInitCallback(EndpointId endpoint, ClusterId clusterId)
{
    switch (clusterId)
    {
     ...
     case ZCL_ON_OFF_CLUSTER_ID :
        emberAfOnOffClusterInitCallback(endpoint);
        break;
     ...
    }
}

Как использовать исходные файлы ZAP

Обычные исходные файлы ZAP, например Attributes.h в zzz_generated/app-common/app-common/zap-generated/ids/, можно использовать для получения и установки атрибутов типа устройства:

Attributes.h

namespace DeviceTemperatureConfiguration {
  namespace Attributes {

  namespace CurrentTemperature {
    static constexpr AttributeId Id = 0x00000000;
    } // namespace CurrentTemperature

  ...

  } // namespace Attributes
} // namespace DeviceTemperatureConfiguration

main.cpp

#include <app-common/zap-generated/att-storage.h>
#include <app-common/zap-generated/attribute-id.h>
#include <app-common/zap-generated/attribute-type.h>
#include <app-common/zap-generated/attributes/Accessors.h>
#include <app-common/zap-generated/callback.h>
#include <app-common/zap-generated/cluster-id.h>
#include <app-common/zap-generated/cluster-objects.h>
#include <app-common/zap-generated/command-id.h>

using namespace ::chip;
using namespace ::chip::app::Clusters;

static void InitServer(intptr_t context)
{
    ...

    // Sets temperature to 20C
    int16_t temperature = 2000;
    auto status         = DeviceTemperatureConfiguration::Attributes::CurrentTemperature::Set(1, temperature);
    if (status != EMBER_ZCL_STATUS_SUCCESS)
    {
        ChipLogError(Shell, "Temp measurement set failed");
    }
}

После того как вы поймете, как использовать файлы ZAP в исходном коде Matter, вы сможете интегрировать ZAP несколькими способами:

  • Используйте существующие файлы zzz_generated, чтобы создать новые примеры, уникальные для ваших типов устройств.
  • Создавайте собственные файлы .zap для своих проектов.

Настроить

Файлы ZAP создаются на основе шаблонов ZAP. Когда вы используете run_zaptool.sh для запуска ZAP, этот скрипт передает следующие шаблоны:

node src-script/zap-start.js --logToStdout \
    --gen "$CHIP_ROOT/src/app/zap-templates/app-templates.json" \
    --zcl "$CHIP_ROOT/src/app/zap-templates/zcl/zcl.json" \
    "${ZAP_ARGS[@]}"

Файл templates.json определяет название шаблона Matter и соответствующий выходной файл, используемый в примерах Matter.

{
    "path": "templates/app/callback-stub-src.zapt",
    "name": "ZCL callback-stub source",
    "output": "callback-stub.cpp"
}

Чтобы настроить решения Matter, при работе с ZAP можно выполнить следующие действия:

Ресурсы

Дополнительные ресурсы ZAP можно найти в репозитории ZAP (zap) на GitHub.
