แพลตฟอร์มขั้นสูง ZCL (ZAP)

ZCL Advanced Platform (ZAP) คือเอนจินเทมเพลต node.js ที่อิงตาม Matter Clusters

ZAP มีฟีเจอร์ต่อไปนี้สำหรับ Matter แอปและ SDK:

• กำหนดค่าปลายทาง คลัสเตอร์ แอตทริบิวต์ และ ฟีเจอร์อื่นๆ ของอุปกรณ์ Matter จากอินเทอร์เฟซ GUI
• สร้างเทมเพลตที่สร้างคำจำกัดความของโมเดลข้อมูล, การเรียกกลับ และซอร์สโค้ดอื่นๆ Matter โดยอัตโนมัติ
• สร้างและใช้ไฟล์ ZAP ที่กำหนดค่าไว้ล่วงหน้าเพื่อรวมไว้กับ SDK

ติดตั้ง

1. ไปที่หน้าการเผยแพร่ ZAP

2. มองหาการเผยแพร่ที่มีแท็ก "ล่าสุด" (ส่วนใหญ่จะมีแท็ก "เวอร์ชันก่อนเผยแพร่")

3. ในการเผยแพร่นี้ ให้เลือกแพ็กเกจ ที่กำหนดไว้สำหรับระบบปฏิบัติการของคุณในส่วนหัวชิ้นงาน แล้วดาวน์โหลด

4. ในเครื่องที่ใช้ Debian หรือ Ubuntu ให้ติดตั้ง ZAP โดยเรียกใช้คำสั่งต่อไปนี้

   sudo dpkg -i path/to/zap_installation_package

ใน Debian หรือ Ubuntu Linux ระบบจะติดตั้งไบนารี zap ไว้ใน /usr/bin/ ส่วนในระบบปฏิบัติการอื่นๆ ระบบอาจติดตั้งไบนารีไว้ที่อื่น ไม่ว่าในกรณีใด ให้ตรวจสอบว่าตำแหน่งของไฟล์ที่เรียกใช้งานได้อยู่ในตัวแปรสภาพแวดล้อม PATH

ไฟล์ ZAP

ZAP ใช้ไฟล์เทมเพลตที่เรียกว่าไฟล์ ZAP ไฟล์ ZAP คือไฟล์ JSON ที่กำหนดปลายทาง คำสั่ง แอตทริบิวต์ และฟีเจอร์อื่นๆ ของอุปกรณ์ ไฟล์ ZAP มีชื่อที่ลงท้ายด้วย .zap เช่น lighting-app.zap ใน connectedhomeip/examples/lighting-app/lighting-common

ไฟล์ all-clusters-app.zap ซึ่งอยู่ใน connectedhomeip/examples/all-clusters-app/all-clusters-common ได้รับการกำหนดค่าไว้ล่วงหน้าด้วย Matter Clusters ทั่วไปและ ปลายทาง 3 รายการ ซึ่งรวมถึงประเภทอุปกรณ์การ เตรียมใช้งานเครือข่ายรองของ Matter ซึ่งเป็นตัวอย่างที่ดีสำหรับการสำรวจการกำหนดค่าคลัสเตอร์ต่างๆ

เรียกใช้

1. เลือกไฟล์ ZAP จากตัวอย่าง Matter
2. จากไดเรกทอรีรากของที่เก็บ Matter (connectedhomeip) ให้เรียกใช้สคริปต์ Wrapper run_zaptool.sh โดยส่งเส้นทางไปยังไฟล์ .zap

เช่น

./scripts/tools/zap/run_zaptool.sh ./examples/lighting-app/lighting-common/lighting-app.zap

ตั้งค่า

ในการตั้งค่า settings การตั้งค่า คุณสามารถกำหนดค่า อินเทอร์เฟซผู้ใช้ ZAP ซึ่งรวมถึงการเลือกธีมสว่างหรือธีมมืด และ การเปิดหรือปิดใช้เครื่องมือสำหรับนักพัฒนาแอป

การคลิก tune ตัวเลือก จะช่วยให้คุณเลือกผู้ผลิต ผลิตภัณฑ์ นโยบายการตอบกลับเริ่มต้น และเปิดหรือปิดใช้การค้นหา คำสั่งได้

คลิก extension ส่วนขยาย เพื่อเพิ่มคลัสเตอร์หรือคำสั่ง ZCL ที่กำหนดเอง ลงในตัวกำหนดค่าคลัสเตอร์ Zigbee

ใช้

ปลายทาง

ไฟล์ lighting-app.zap ได้รับการกำหนดค่าไว้ล่วงหน้าด้วย Matter โหนดราก (ปลายทาง - 0) และ Matter ไฟหรี่แสงได้ (ปลายทาง - 1)

ปลายทาง - 0 มีคลัสเตอร์ทั่วไปที่เกี่ยวข้องกับโหนดทั้งหมด เช่น คลัสเตอร์เครือข่าย การเตรียมใช้งาน ตัวอธิบาย ข้อมูลเข้าสู่ระบบการทำงาน และ OTA

ในขั้นตอนถัดไป คุณจะตรวจสอบและกำหนดค่าไฟหรี่แสงได้ของ Matter ปลายทาง - 1 Matter จากตัวอย่าง lighting-app

1. เรียกใช้ ZAP จากที่เก็บ Matter connectedhomeip

   scripts/tools/zap/run_zaptool.sh \
   examples/lighting-app/lighting-common/lighting-app.zap

2. คลิก ปลายทาง - 1 แล้วคลิก edit แก้ไข

3. ไม่บังคับ: Matter รองรับอุปกรณ์หลายประเภท ในเมนูแบบเลื่อนลงอุปกรณ์ ให้เริ่มพิมพ์ matter เพื่อเปลี่ยนอุปกรณ์ แล้วคลิกบันทึก



ดูข้อมูลเพิ่มเติมได้ที่ อุปกรณ์และ ปลายทางใน Matter Primer

คลัสเตอร์

ระบบจะเปิดใช้คลัสเตอร์ แอตทริบิวต์ และตัวเลือกการรายงานที่กำหนดไว้ล่วงหน้าในปลายทาง - 1 ไว้โดยค่าเริ่มต้น

หากต้องการแสดงเฉพาะคลัสเตอร์ที่เปิดใช้ ให้คลิกปลายทาง - 1 แล้วเลือกคลัสเตอร์ที่เปิดใช้ จากเมนูแสดง นอกจากนี้ คุณยังค้นหาคลัสเตอร์ search ตามชื่อได้ด้วย เช่น on

หากต้องการเปิดใช้คลัสเตอร์เป็นไคลเอ็นต์ เซิร์ฟเวอร์ หรือไคลเอ็นต์และเซิร์ฟเวอร์ ให้ใช้ เมนูแบบเลื่อนลงเปิดใช้ นอกจากนี้ คุณยังเลือกไม่ได้เปิดใช้ เพื่อปิดใช้คลัสเตอร์ที่กำหนดค่าไว้ล่วงหน้าซึ่งไม่เกี่ยวข้องกับประเภทอุปกรณ์ของคุณได้ด้วย

ดูข้อมูลเพิ่มเติมได้ที่ คลัสเตอร์ ใน Matter Primer

แอตทริบิวต์และคำสั่ง

หากต้องการกำหนดค่าแอตทริบิวต์และคำสั่ง ให้ทำตามขั้นตอนต่อไปนี้

1. ค้นหาคลัสเตอร์ On/Off

2. คลิกไอคอนกำหนดค่า settings ในแถวเดียวกัน



ในส่วนนี้ คุณสามารถเปิดหรือปิดใช้แอตทริบิวต์ ตั้งค่าตัวเลือกแอตทริบิวต์ต่างๆ และ ค้นหาแอตทริบิวต์ search ตามชื่อได้

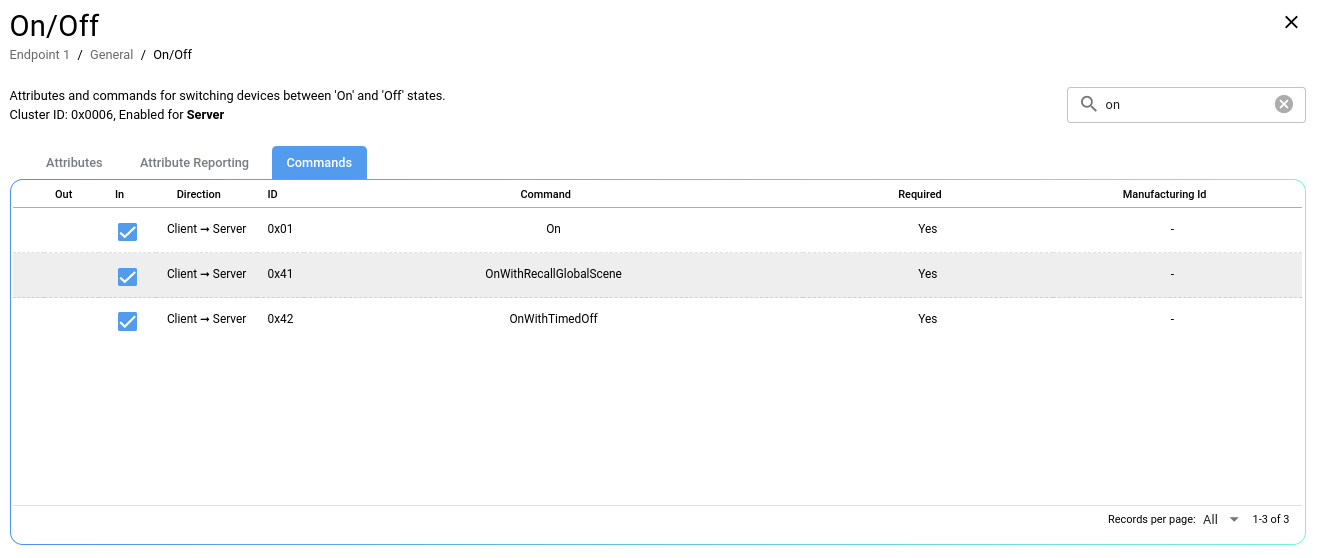

คลิกคำสั่ง เพื่อกำหนดค่าการดำเนินการสำหรับคลัสเตอร์นี้ เช่น คลัสเตอร์เปิด/ปิดสำหรับไฟจะมีคำสั่งเปิด ปิด และสลับ คลัสเตอร์บางรายการ เช่น คลัสเตอร์ Temperature Measurement อาจไม่มีคำสั่งที่เชื่อมโยง

ดูข้อมูลเพิ่มเติมได้ที่ แอตทริบิวต์และคำสั่ง ใน Matter Primer

สร้างไฟล์ซอร์สโค้ด ZAP

Matter ตัวอย่างใช้ซอร์สโค้ดที่สร้างโดย ZAP ซึ่งอยู่ใน ไดเรกทอรี connectedhomeip/zzz_generated บางไฟล์เป็นไฟล์เฉพาะแอป ส่วนไฟล์ ZAP ทั่วไปอื่นๆ จะจัดกลุ่มไว้ใน app-common

#include <app-common/zap-generated/ids/Attributes.h>
#include <app-common/zap-generated/ids/Clusters.h>

เมื่อกำหนดค่าปลายทางแล้ว คุณจะสร้างไฟล์ซอร์สโค้ดเพื่อผสานรวมเข้ากับโปรเจ็กต์ได้

1. คลิก video_settings สร้าง.
2. เลือกโฟลเดอร์เพื่อบันทึกเอาต์พุต ZAP เช่น ไปที่ connectedhomeip/zzz_generated/lighting-app/zap-generated สำหรับ lighting-app
3. ไม่บังคับ เปิดไฟล์ใน IDE ที่ต้องการ

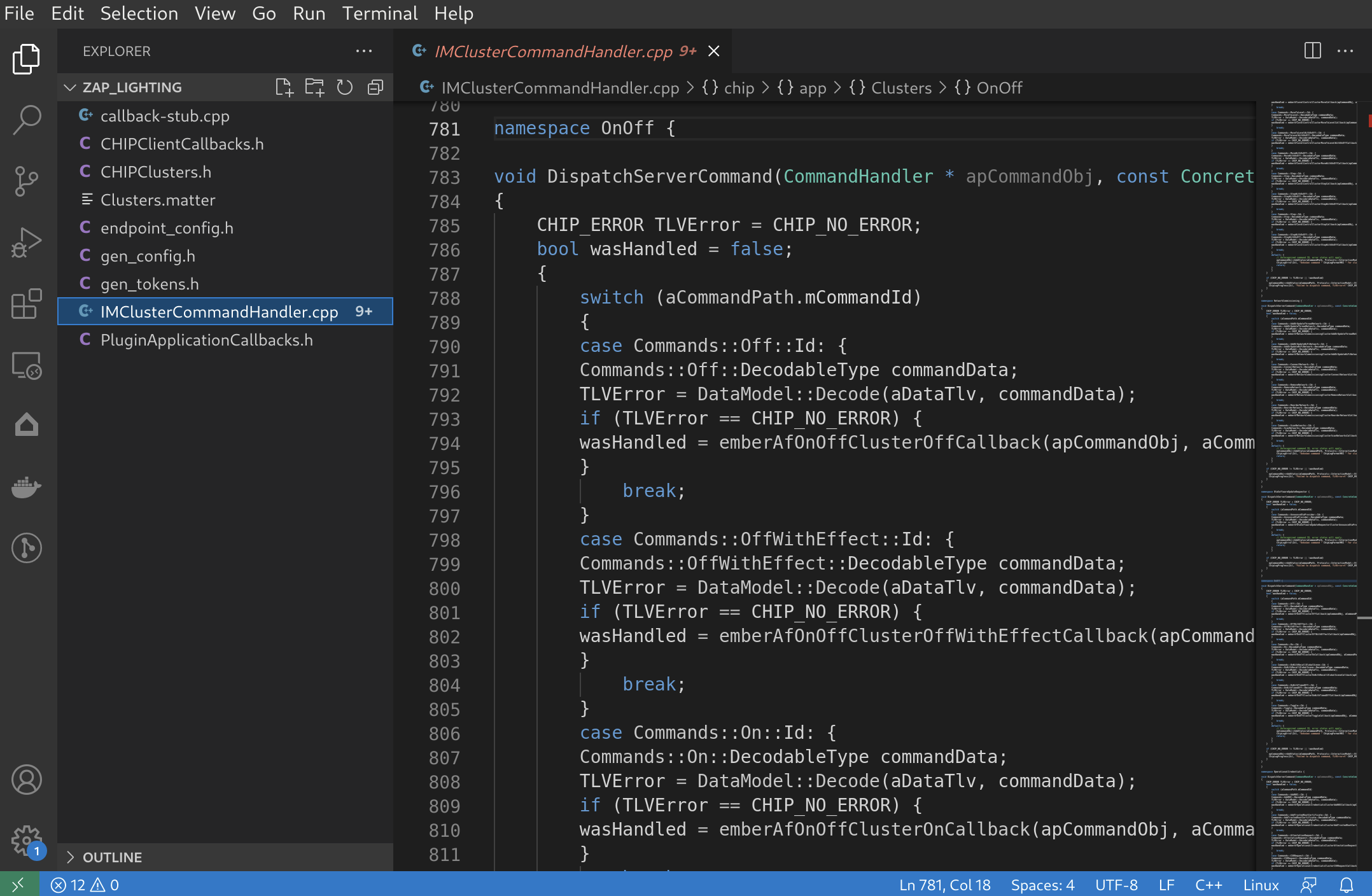

ZAP จะสร้างคำจำกัดความ ฟังก์ชัน และซอร์สโค้ดอื่นๆ ที่กำหนดเองสำหรับประเภทอุปกรณ์และการกำหนดค่า ZAP

เช่น callback-stub.cpp มีเมธอดการเรียกกลับของคลัสเตอร์ซึ่งรวมเฉพาะคลัสเตอร์ที่คุณเปิดใช้ไว้

void emberAfClusterInitCallback(EndpointId endpoint, ClusterId clusterId)
{
    switch (clusterId)
    {
     ...
     case ZCL_ON_OFF_CLUSTER_ID :
        emberAfOnOffClusterInitCallback(endpoint);
        break;
     ...
    }
}

ใช้ไฟล์ซอร์สโค้ด ZAP

คุณสามารถใช้ไฟล์ซอร์สโค้ด ZAP ทั่วไป เช่น Attributes.h ใน zzz_generated/app-common/app-common/zap-generated/ids/ เพื่อรับและตั้งค่าแอตทริบิวต์ประเภทอุปกรณ์ได้

namespace DeviceTemperatureConfiguration {
  namespace Attributes {

  namespace CurrentTemperature {
    static constexpr AttributeId Id = 0x00000000;
    } // namespace CurrentTemperature

  ...

  } // namespace Attributes
} // namespace DeviceTemperatureConfiguration

#include <app-common/zap-generated/att-storage.h>
#include <app-common/zap-generated/attribute-id.h>
#include <app-common/zap-generated/attribute-type.h>
#include <app-common/zap-generated/attributes/Accessors.h>
#include <app-common/zap-generated/callback.h>
#include <app-common/zap-generated/cluster-id.h>
#include <app-common/zap-generated/cluster-objects.h>
#include <app-common/zap-generated/command-id.h>

using namespace ::chip;
using namespace ::chip::app::Clusters;

static void InitServer(intptr_t context)
{
    ...

    // Sets temperature to 20C
    int16_t temperature = 2000;
    auto status         = DeviceTemperatureConfiguration::Attributes::CurrentTemperature::Set(1, temperature);
    if (status != EMBER_ZCL_STATUS_SUCCESS)
    {
        ChipLogError(Shell, "Temp measurement set failed");
    }
}

เมื่อเข้าใจวิธีใช้ไฟล์ ZAP ในMatter ซอร์สโค้ดแล้ว คุณจะผสานรวม ZAP ได้หลายวิธี ดังนี้

• ใช้ไฟล์ zzz_generated ที่มีอยู่เพื่อสร้างตัวอย่างใหม่ๆ ที่ไม่ซ้ำกันสำหรับประเภทอุปกรณ์ของคุณ
• สร้างไฟล์ .zap ที่กำหนดเองสำหรับโปรเจ็กต์

ปรับแต่ง

ระบบจะสร้างไฟล์ ZAP จาก เทมเพลต ZAP เมื่อคุณใช้ run_zaptool.sh เพื่อเปิดใช้ ZAP สคริปต์นี้จะส่งเทมเพลตต่อไปนี้

node src-script/zap-start.js --logToStdout \
    --gen "$CHIP_ROOT/src/app/zap-templates/app-templates.json" \
    --zcl "$CHIP_ROOT/src/app/zap-templates/zcl/zcl.json" \
    "${ZAP_ARGS[@]}"

templates.json กำหนดชื่อเทมเพลต Matter และ ไฟล์เอาต์พุตที่เกี่ยวข้องซึ่งใช้ในตัวอย่าง Matter

{
    "path": "templates/app/callback-stub-src.zapt",
    "name": "ZCL callback-stub source",
    "output": "callback-stub.cpp"
}

หากต้องการปรับแต่งโซลูชัน Matter คุณสามารถทำตามขั้นตอนถัดไปได้หลาย ขั้นตอนเมื่อใช้ ZAP

• สร้างเทมเพลต ZAP
• ผสานรวม ZAP เข้ากับ SDK

แหล่งข้อมูล

หากต้องการแหล่งข้อมูล ZAP เพิ่มเติม โปรดดูที่ เก็บ ZAP (zap) ใน GitHub
