การแก้ไขข้อบกพร่องของสมาร์ทโฮม

1. ก่อนเริ่มต้น

ในฐานะนักพัฒนา Internet of Things (IoT) คุณสามารถสร้างการผสานรวมแบบคลาวด์กับคลาวด์ที่ช่วยให้ผู้ใช้ควบคุมอุปกรณ์ผ่านการควบคุมด้วยการสัมผัสในแอป Google Home และคำสั่งเสียงด้วย Google Assistant ได้


การเรียนรู้เครื่องมือแก้ไขข้อบกพร่องสำหรับการผสานรวมแบบคลาวด์กับคลาวด์เป็นขั้นตอนสำคัญในการสร้างการผสานรวมที่มีคุณภาพระดับใช้งานจริงกับ Google Assistant เพื่อให้การตรวจสอบและการแก้ไขข้อบกพร่องเป็นไปอย่างง่ายดาย Google Cloud Platform (GCP) Metrics และ Logging และ ชุดทดสอบสำหรับสมาร์ทโฮม พร้อมให้บริการเพื่อช่วยคุณระบุและแก้ไขปัญหาสำหรับการผสานรวม

ข้อกำหนดเบื้องต้น

สิ่งที่คุณจะได้สร้าง

ใน Codelab นี้ คุณจะได้ทำให้การผสานรวมแบบคลาวด์กับคลาวด์ที่มีข้อบกพร่อง 2 รายการใช้งานได้และเชื่อมต่อกับการผสานรวมกับ Assistant จากนั้นแก้ไขข้อบกพร่องของการผสานรวมด้วยชุดทดสอบสำหรับสมาร์ทโฮมและ Google Cloud Platform (GCP) Metrics and Logging

สิ่งที่คุณจะได้เรียนรู้

  • วิธีใช้ GCP Metrics and Logging เพื่อระบุและแก้ไขปัญหาที่เกิดขึ้นจริง
  • วิธีใช้ชุดทดสอบสำหรับสมาร์ทโฮมเพื่อระบุปัญหาด้านฟังก์ชันการทำงานและ API

สิ่งที่คุณต้องมี

  • เว็บเบราว์เซอร์ เช่น Google Chrome
  • อุปกรณ์ iOS หรือ Android ที่ติดตั้งแอป Google Home
  • Node.js เวอร์ชัน 24 ขึ้นไป
  • บัญชีสำหรับการเรียกเก็บเงินของ Google Cloud

2. เรียกใช้แอปที่มีข้อบกพร่อง

รับซอร์สโค้ด

คลิกลิงก์ต่อไปนี้เพื่อดาวน์โหลดตัวอย่างสำหรับ Codelab นี้ในคอมพิวเตอร์สำหรับการพัฒนาซอฟต์แวร์

...หรือคุณจะโคลนที่เก็บ GitHub จากบรรทัดคำสั่งก็ได้

$ git clone https://github.com/google-home/smarthome-debug.git

เกี่ยวกับโปรเจ็กต์

แอปเครื่องซักผ้ามีไดเรกทอรีย่อยต่อไปนี้

  • public: UI ส่วนหน้าสำหรับควบคุมและตรวจสอบสถานะของเครื่องซักผ้าอัจฉริยะได้อย่างง่ายดาย
  • functions: บริการคลาวด์ที่ใช้งานได้เต็มรูปแบบซึ่งจัดการเครื่องซักผ้าอัจฉริยะด้วย Cloud Functions for Firebase และ ฐานข้อมูลเรียลไทม์ของ Firebase

เชื่อมต่อกับ Firebase

เปิดเทอร์มินัลในคอมพิวเตอร์สำหรับการพัฒนาซอฟต์แวร์ ไปที่ไดเรกทอรี washer-faulty จากนั้นตั้งค่า Firebase CLI ด้วยโปรเจ็กต์การผสานรวมที่สร้างขึ้นใน Codelab เรื่องเชื่อมต่ออุปกรณ์สมาร์ทโฮมกับ Google Assistant

$ cd washer-faulty
$ firebase use <firebase-project-id>

ทำให้ใช้งานได้กับ Firebase

ไปที่โฟลเดอร์ functions และติดตั้งการขึ้นต่อกันที่จำเป็นทั้งหมดโดยใช้ npm.

$ cd functions
$ npm install

หมายเหตุ: หากเห็นข้อความด้านล่าง คุณสามารถข้ามและดำเนินการต่อได้ คำเตือนนี้เกิดจากการขึ้นต่อกันบางรายการเป็นเวอร์ชันเก่า และคุณดูรายละเอียดเพิ่มเติมได้ที่นี่ here.

found 5 high severity vulnerabilities
  run `npm audit fix` to fix them, or `npm audit` for details

เมื่อติดตั้งการขึ้นต่อกันและกำหนดค่าโปรเจ็กต์แล้ว คุณก็พร้อมที่จะทำให้แอปเครื่องซักผ้าที่มีข้อบกพร่องใช้งานได้

$ firebase deploy

นี่คือเอาต์พุตของคอนโซลที่คุณควรเห็น

...

✔ Deploy complete!

Project Console: https://console.firebase.google.com/project/<Firebase-project-id>/overview
Hosting URL: https://<Firebase-project-id>.firebaseapp.com

อัปเดต HomeGraph

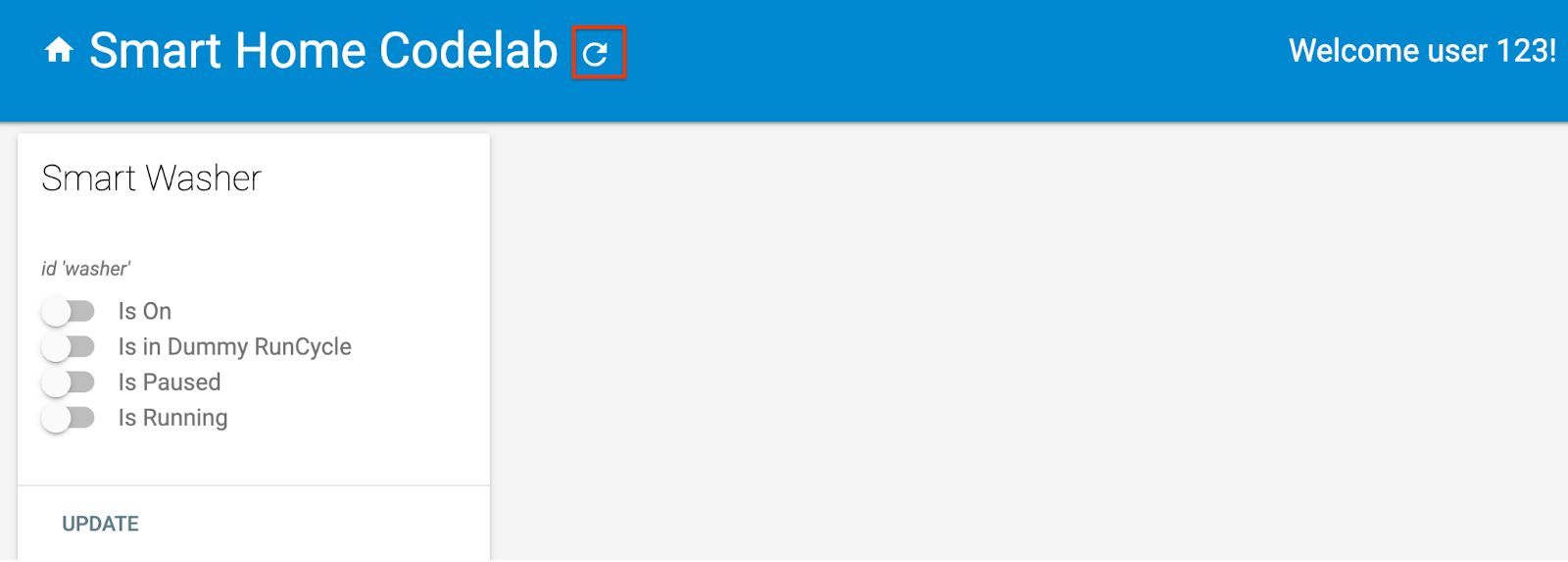

เปิด URL การโฮสต์ ในเบราว์เซอร์ (https://<firebase-project-id>.firebaseapp.com) เพื่อดูเว็บแอป ใน UI ของเว็บ ให้คลิกปุ่มรีเฟรชae8d3b25777a5e30.png เพื่ออัปเดต HomeGraph ด้วยข้อมูลเมตาของอุปกรณ์ล่าสุดจากแอปเครื่องซักผ้าที่มีข้อบกพร่องโดยใช้ Request Sync

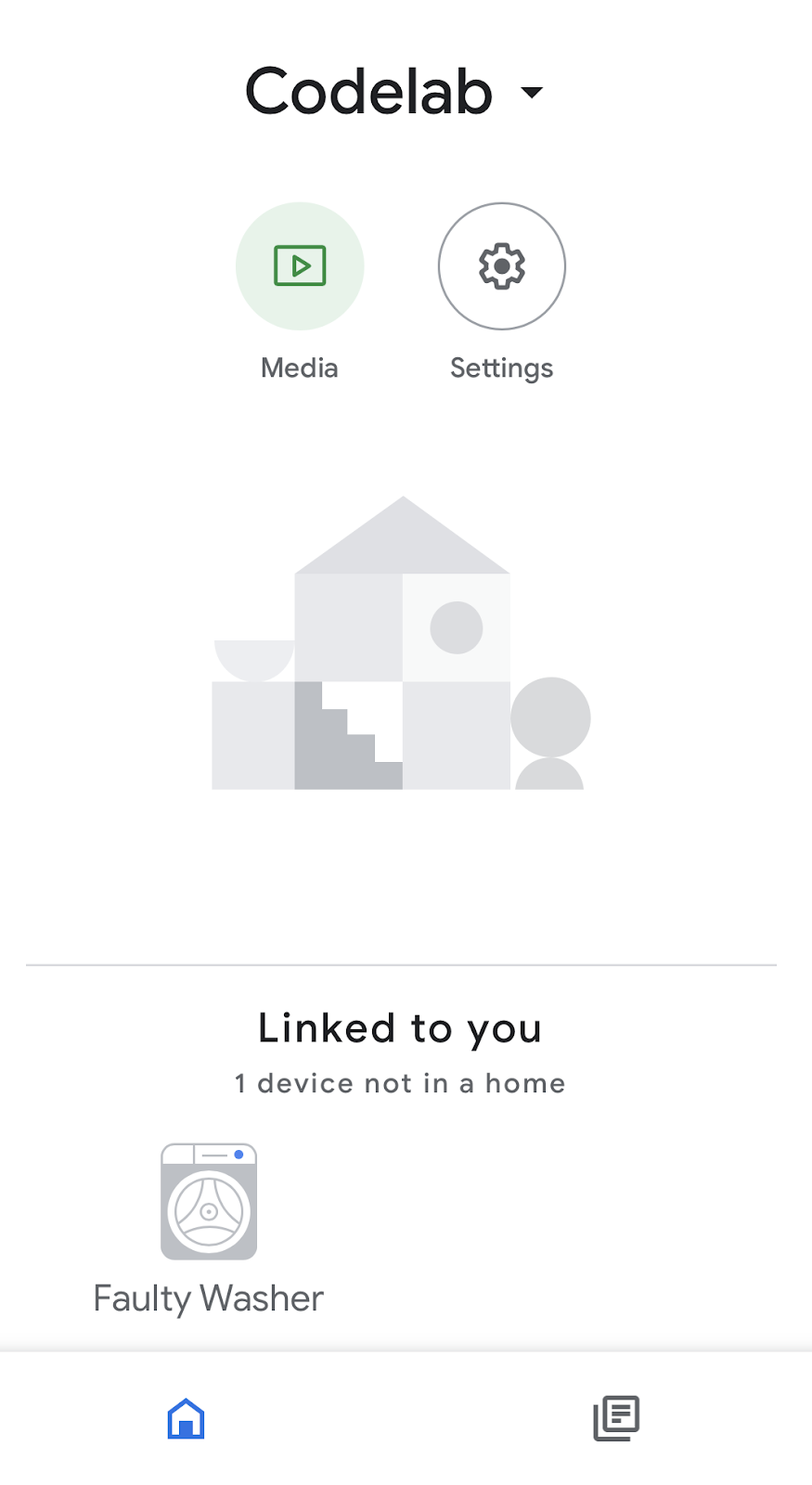

เปิดแอป Google Home แล้วตรวจสอบว่าคุณเห็นอุปกรณ์เครื่องซักผ้าชื่อ Faulty Washer


3. ทดสอบการผสานรวม

หลังจากทำให้โปรเจ็กต์ใช้งานได้แล้ว ให้ทดสอบว่าการผสานรวมควบคุมเครื่องซักผ้าได้

ทดสอบเครื่องซักผ้า

ตรวจสอบการเปลี่ยนแปลงค่าเมื่อลองใช้คำสั่งเสียงต่อไปนี้ผ่านโทรศัพท์

"Ok Google เปิดเครื่องซักผ้า"

"Ok Google เริ่มเครื่องซักผ้า"

"Ok Google หยุดเครื่องซักผ้าชั่วคราว"

"Ok Google เริ่มเครื่องซักผ้าต่อ"

"Ok Google หยุดเครื่องซักผ้า"

คุณจะสังเกตเห็นว่า Assistant ตอบกลับด้วยเสียงว่ามีบางอย่างผิดพลาดเมื่อคุณหยุดชั่วคราว / เริ่มเครื่องซักผ้าต่อ

"ขออภัย ฉันติดต่อ <ชื่อที่แสดงของโปรเจ็กต์> ไม่ได้"

หากต้องการแก้ไขข้อบกพร่องของปัญหานี้ คุณต้องมีข้อมูลเพิ่มเติมเกี่ยวกับข้อผิดพลาดก่อนเพื่อจำกัดขอบเขตและระบุสาเหตุหลัก

หน้าแดชบอร์ดข้อมูลวิเคราะห์สมาร์ทโฮม

หน้าแดชบอร์ดข้อมูลวิเคราะห์สมาร์ทโฮม เป็นที่ที่เหมาะสำหรับการตรวจสอบข้อผิดพลาด ซึ่งจะรวบรวมแผนภูมิเมตริกการใช้งานและเมตริกประสิทธิภาพสำหรับการจัดการคำขอใช้งานระบบคลาวด์

  • เมตริกการใช้งาน แสดงแนวโน้มการใช้งานการผสานรวมแบบคลาวด์กับคลาวด์ ซึ่งรวมถึงจำนวนผู้ใช้ที่ใช้งานอยู่รายวันและจำนวนคำขอทั้งหมดที่ส่งไปยัง Fulfillment ของคุณ
  • เมตริกประสิทธิภาพ ช่วยให้คุณตรวจสอบการเกิดความผิดปกติในการผสานรวมแบบคลาวด์กับคลาวด์ ซึ่งครอบคลุมเวลาในการตอบสนองของคำขอ เปอร์เซ็นต์ความสำเร็จ และรายละเอียดข้อผิดพลาด

หากต้องการจำกัดขอบเขตสาเหตุของข้อผิดพลาด ให้ทำตามขั้นตอนด้านล่างเพื่อเข้าถึงหน้าแดชบอร์ดโปรเจ็กต์

  1. ใน Developer Console ให้ไปที่หน้าโปรเจ็กต์
  2. เลือกโปรเจ็กต์สมาร์ทโฮม

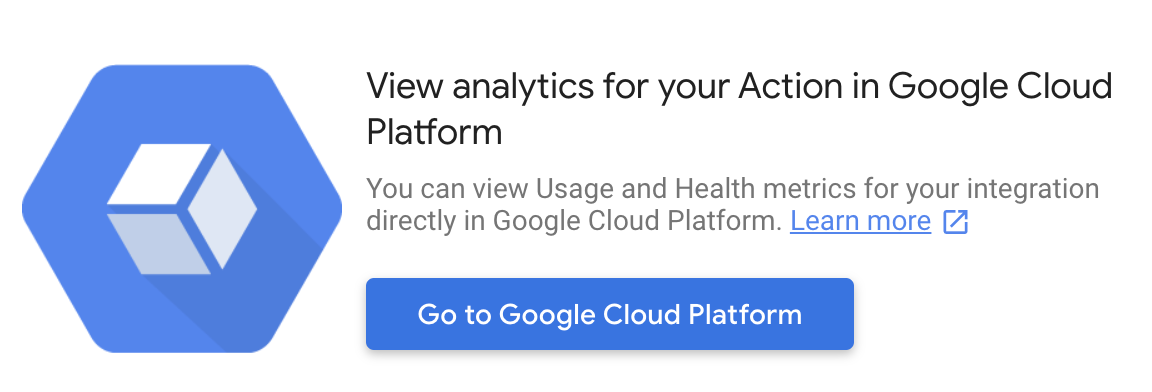

  3. คลิกแท็บข้อมูลวิเคราะห์ ในเมนูด้านซ้าย

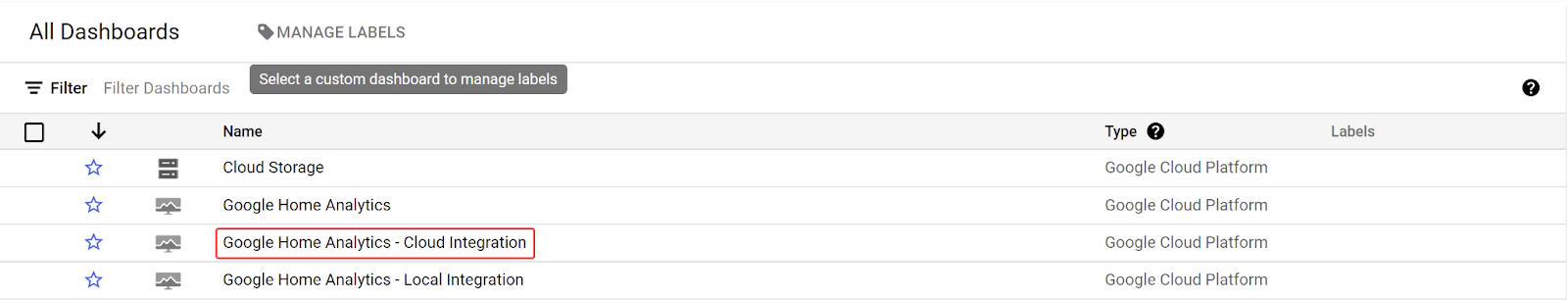

  1. ระบบจะนำคุณไปยังรายการหน้าแดชบอร์ดสำหรับโปรเจ็กต์ใน Google Cloud เลือกหน้าแดชบอร์ด Google Home Analytics - การผสานรวมระบบคลาวด์

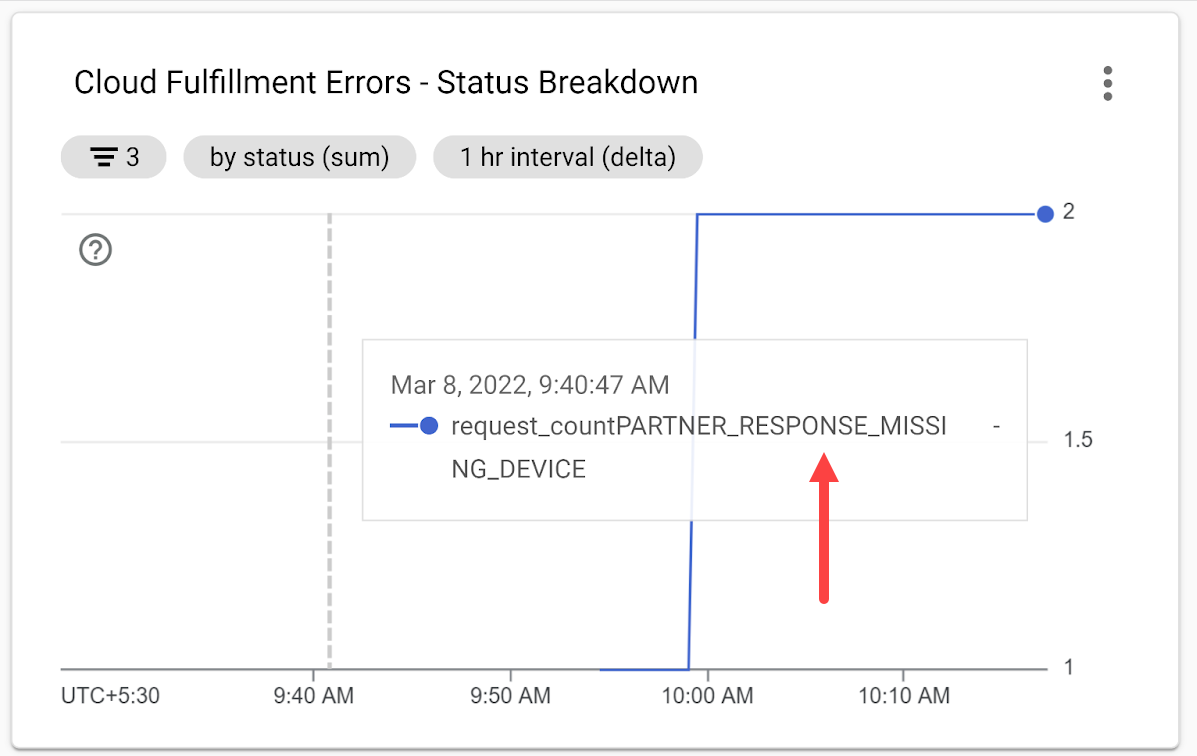

  1. เลื่อนลงไปที่แผนภูมิข้อผิดพลาดในการจัดการคำขอใช้งานระบบคลาวด์ - รายละเอียดสถานะ เพื่อดูรหัสข้อผิดพลาดสำหรับช่วงเวลาที่ไฮไลต์


รหัสข้อผิดพลาด PARTNER_RESPONSE_MISSING_DEVICE ให้คำแนะนำเกี่ยวกับสาเหตุหลัก จากนั้นดึงข้อมูลบันทึกเหตุการณ์ตามรหัสข้อผิดพลาดเพื่อดูรายละเอียดเพิ่มเติม

เข้าถึงข้อมูลบันทึกเหตุการณ์

หากต้องการดูรายละเอียดเพิ่มเติมเกี่ยวกับข้อผิดพลาด ให้เข้าถึงข้อมูลบันทึกเหตุการณ์สำหรับการผสานรวมแบบคลาวด์กับคลาวด์โดยใช้ Cloud Logging

เปิดเมนูการนำทาง ใน Google Cloud Platform แล้วเลือก Logging > Logs Explorer ในส่วนการดำเนินการ เพื่อเข้าถึงข้อมูลบันทึกเหตุการณ์สำหรับโปรเจ็กต์ หรือคุณจะค้นหา Logs Explorer ในช่องค้นหาก็ได้

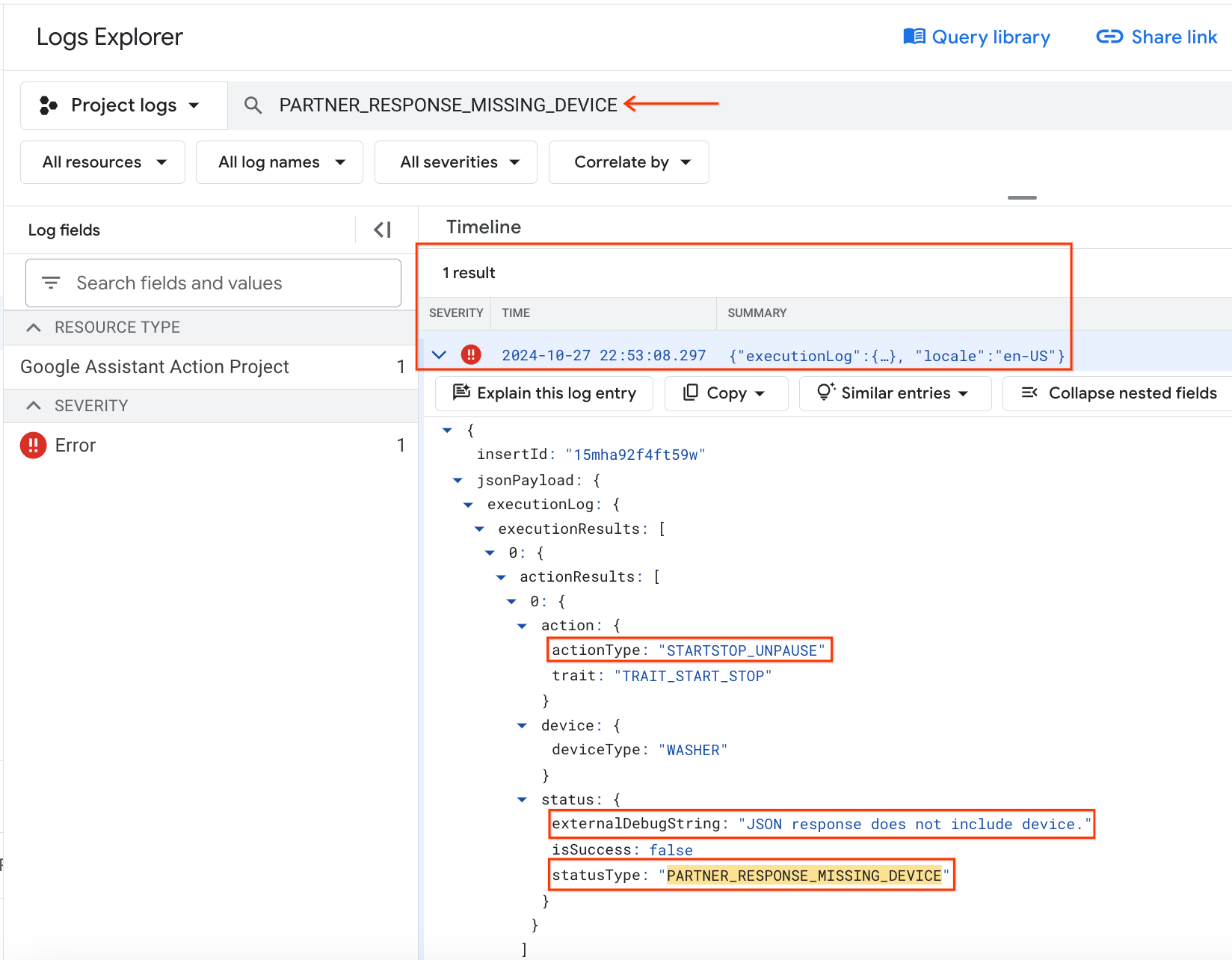

ในช่องป้อนข้อมูลค้นหาทุกช่อง ให้ป้อนคำค้นหา PARTNER_RESPONSE_MISSING_DEVICE แล้วคลิกเรียกใช้คำค้นหา ระบบจะแสดงข้อมูลบันทึกที่ตรงกับคำค้นหาในส่วนผลลัพธ์


ข้อมูลบันทึกข้อผิดพลาดจะแสดงเหตุการณ์สมาร์ทโฮมพร้อมรายละเอียดข้อผิดพลาดที่ระบุสิ่งต่อไปนี้

  • การดำเนินการของผู้ใช้คือ "การเริ่มเครื่องซักผ้าต่อ" (actionType: "STARTSTOP_UNPAUSE") ซึ่งสอดคล้องกับคำสั่งเสียงที่ล้มเหลวเมื่อเร็วๆ นี้
  • ข้อความแก้ไขข้อบกพร่องที่เกี่ยวข้องคือ "JSON response does not include device."

จากข้อความแก้ไขข้อบกพร่อง คุณควรตรวจสอบว่าเหตุใดแอปเครื่องซักผ้าจึงไม่รวมอุปกรณ์ที่ถูกต้องในการตอบสนอง EXECUTE

ระบุสาเหตุหลักของข้อผิดพลาด

ใน functions/index.js ให้ค้นหาตัวแฮนเดิล EXECUTE (ในอาร์เรย์ onExecute) ที่แสดงผลสถานะของแต่ละคำสั่งและสถานะใหม่ของอุปกรณ์ การแทรกรหัสอุปกรณ์ลงในการตอบสนอง EXECUTE จะขึ้นอยู่กับการแก้ไขฟังก์ชัน updateDevice

index.js

app.onExecute(async (body) => {
 ...

 for (const command of intent.payload.commands) {
   for (const device of command.devices) {
     for (const execution of command.execution) {
       executePromises.push(
           updateDevice(execution, device.id)
               .then((data) => {
                 result.ids.push(device.id);
                 Object.assign(result.states, data);
               })
               .catch((e) =>
                 functions.logger.error('EXECUTE',
                     device.id, e.message)));
     }
   }
 }

ตรวจสอบเพิ่มเติมว่าฟังก์ชัน updateDevice จัดการการหยุด / เริ่มเครื่องซักผ้าต่ออย่างไร แล้วคุณจะพบว่าสตริงที่ใช้จับคู่สำหรับคำ1}หยุด / เริ่มต่อไม่ถูกต้อง

index.js

const updateDevice = async (execution, deviceId) => {
 const {params, command} = execution;
 let state; let ref;
 switch (command) {
   ...
   case 'action.devices.commands.PauseUnpausePause':
      const data = await queryDevice(deviceId);
      state = (data.isPaused === false && data.isRunning === false)
        ? {isRunning: false, isPaused: false}
        : {isRunning: !params.pause, isPaused: params.pause};
      ref = getFirebaseRef().child(deviceId).child('StartStop');
      break;
 }

 return ref.update(state)
     .then(() => state);
};

แก้ไขข้อผิดพลาด

เมื่อระบุสาเหตุหลักของข้อผิดพลาดแล้ว คุณสามารถแก้ไขสตริงสำหรับคำสั่งหยุด / เริ่มต่อได้

index.js

const updateDevice = async (execution, deviceId) => {
 const {params, command} = execution;
 let state; let ref;
 switch (command) {
   ...
   case 'action.devices.commands.PauseUnpause':
      const data = await queryDevice(deviceId);
      state = (data.isPaused === false && data.isRunning === false)
        ? {isRunning: false, isPaused: false}
        : {isRunning: !params.pause, isPaused: params.pause};
      ref = getFirebaseRef().child(deviceId).child('StartStop');
      break;
 }

 return ref.update(state)
     .then(() => state);
};

ทดสอบการแก้ไข

ทำให้โค้ดที่อัปเดตใช้งานได้โดยใช้ Firebase CLI

firebase deploy --only functions

ลองใช้คำสั่งเสียงต่อไปนี้อีกครั้ง แล้วคุณจะพบว่าตอนนี้ Assistant ตอบกลับอย่างถูกต้องเมื่อคุณหยุด / เริ่มเครื่องซักผ้าต่อ

"Ok Google หยุดเครื่องซักผ้าชั่วคราว"

=>

"ได้เลย กำลังหยุดเครื่องซักผ้าชั่วคราว"

"Ok Google เริ่มเครื่องซักผ้าต่อ"

=>

"รับทราบ กำลังเริ่มเครื่องซักผ้าต่อ"

นอกจากนี้ คุณยังทดสอบสถานะปัจจุบันของเครื่องซักผ้าได้โดยการถามคำถาม

"Ok Google เครื่องซักผ้าเปิดอยู่ไหม"

"Ok Google เครื่องซักผ้ากำลังทำงานอยู่ไหม"

"Ok Google เครื่องซักผ้ากำลังทำงานในรอบใด"

4. ทดสอบการผสานรวมด้วยชุดทดสอบ

นอกจากการทดสอบด้วยตนเองแล้ว คุณยังใช้ชุดทดสอบสำหรับสมาร์ทโฮมแบบอัตโนมัติเพื่อตรวจสอบกรณีการใช้งานตามประเภทอุปกรณ์และลักษณะที่เชื่อมโยงกับการผสานรวมได้ด้วย ชุดทดสอบจะเรียกใช้การทดสอบชุดหนึ่งเพื่อตรวจหาปัญหาในการผสานรวม และแสดงข้อความที่เป็นประโยชน์สำหรับกรณีทดสอบที่ล้มเหลวเพื่อเร่งการแก้ไขข้อบกพร่องก่อนที่จะเจาะลึกข้อมูลบันทึกเหตุการณ์

เรียกใช้ชุดทดสอบสำหรับสมาร์ทโฮม

ทำตามวิธีการต่อไปนี้เพื่อทดสอบการผสานรวมแบบคลาวด์กับคลาวด์ด้วยชุดทดสอบ

  1. เปิดชุดทดสอบสำหรับสมาร์ทโฮมในเว็บเบราว์เซอร์
  2. ลงชื่อเข้าใช้ Google โดยใช้ปุ่มที่มุมขวาบน การดำเนินการนี้จะช่วยให้ชุดทดสอบส่งคำสั่งไปยัง Google Assistant ได้โดยตรง
  3. ในช่องรหัสโปรเจ็กต์ ให้ป้อนรหัสโปรเจ็กต์ของการผสานรวมแบบคลาวด์กับคลาวด์ จากนั้นคลิกถัดไป เพื่อดำเนินการต่อ

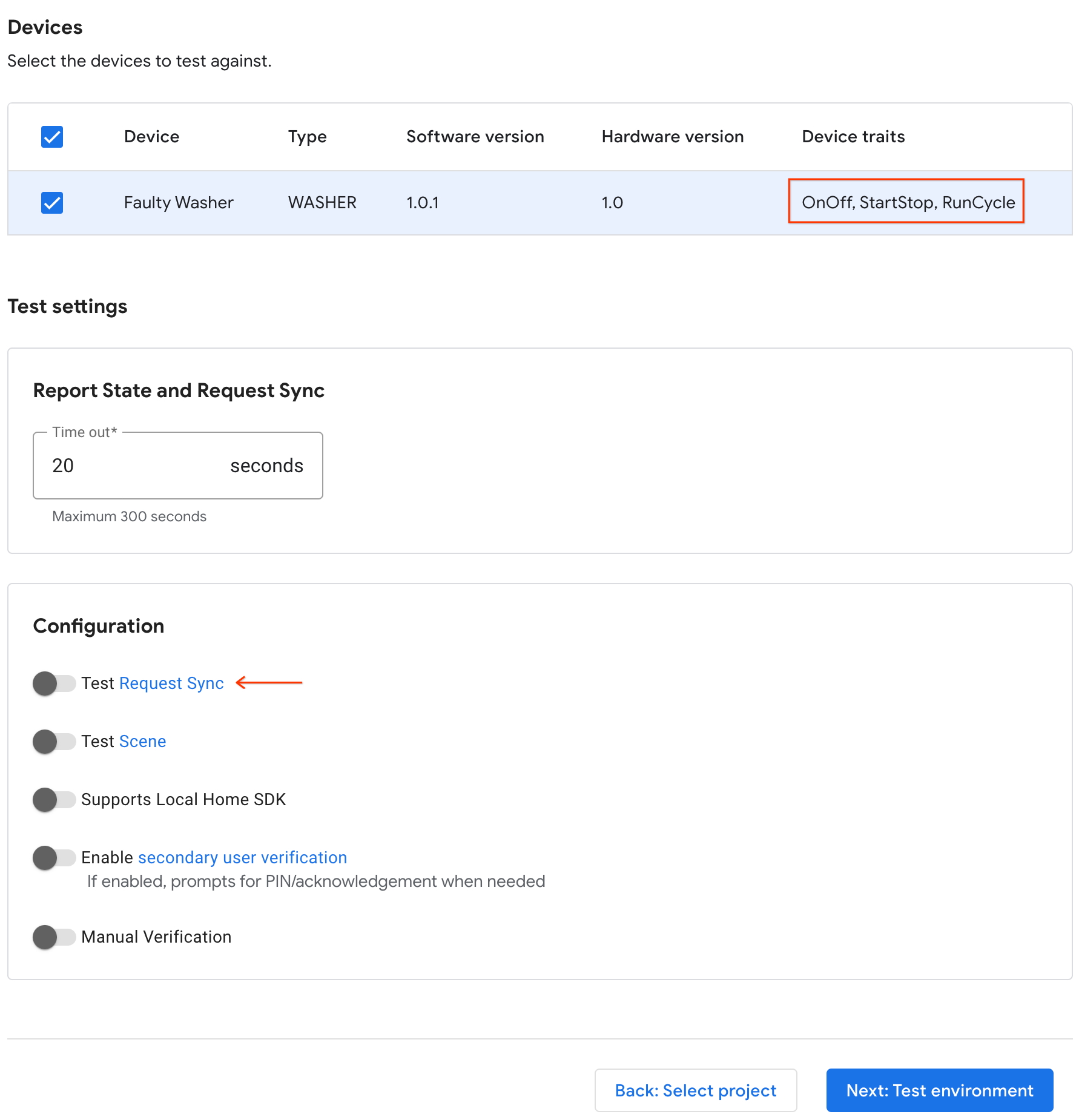

  4. ในขั้นตอนการตั้งค่าการทดสอบ คุณจะเห็นชุดทดสอบแสดงรายการประเภทอุปกรณ์และลักษณะของเครื่องซักผ้า


  1. ปิดใช้ตัวเลือกทดสอบการซิงค์คำขอ เนื่องจากแอปเครื่องซักผ้าตัวอย่างไม่มี UI สำหรับเพิ่ม / นำออก / เปลี่ยนชื่อเครื่องซักผ้า ในระบบที่ใช้งานจริง คุณต้องทริกเกอร์ การซิงค์คำขอ ทุกครั้งที่ผู้ใช้เพิ่ม / นำออก / เปลี่ยนชื่ออุปกรณ์
  2. คลิกถัดไป เพื่อเริ่มการทดสอบ

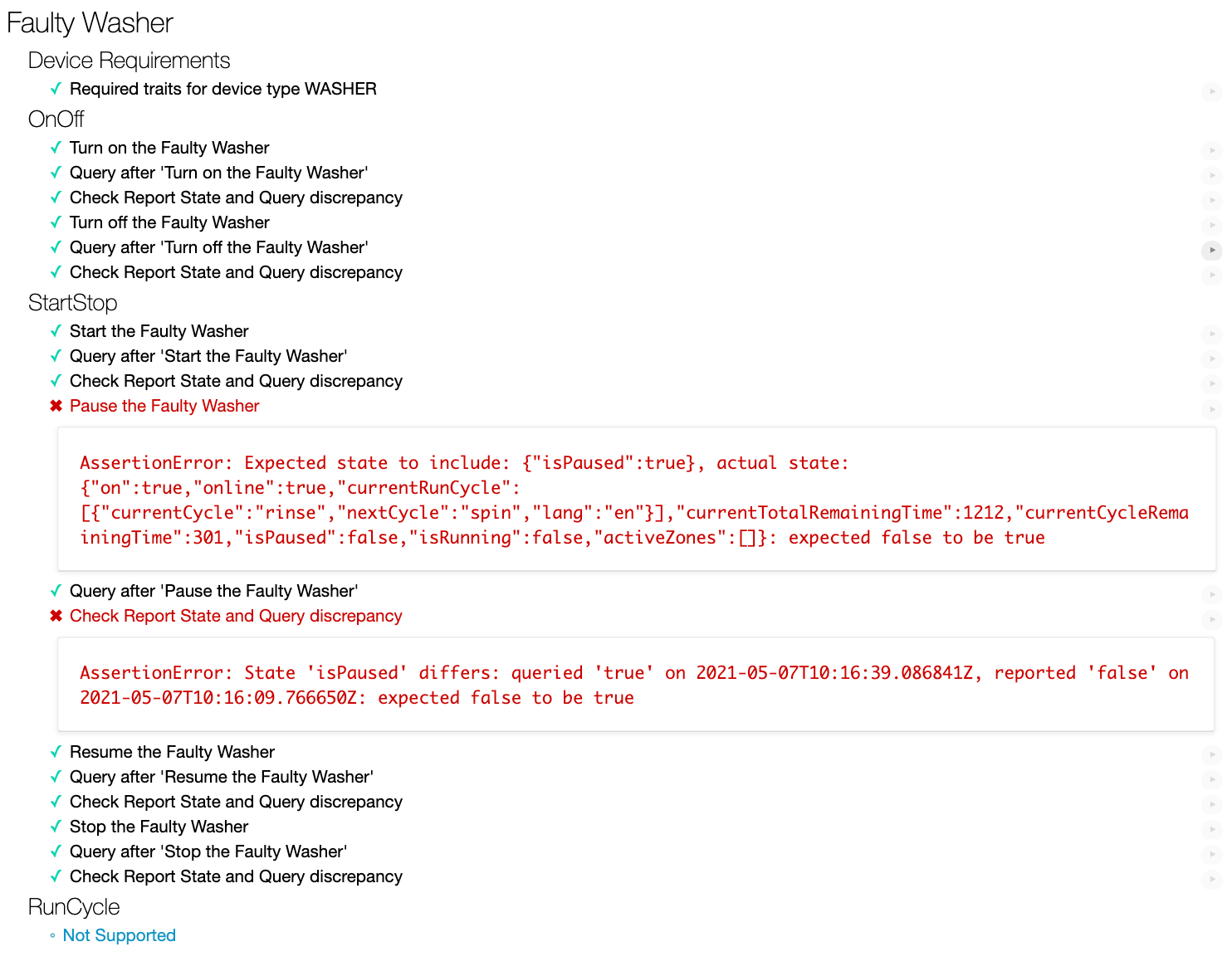

หลังจากชุดทดสอบเรียกใช้เสร็จแล้ว ให้ดูผลลัพธ์ของกรณีทดสอบ คุณจะสังเกตเห็นว่ามีกรณีทดสอบ 2 รายการที่ล้มเหลวซึ่งมีข้อความแสดงข้อผิดพลาดที่เกี่ยวข้อง


หากต้องการแก้ไขข้อบกพร่องของการผสานรวมแบบคลาวด์กับคลาวด์เนื่องจากความล้มเหลว คุณจะต้องระบุสาเหตุหลักของข้อผิดพลาดโดยวิเคราะห์ข้อความแสดงข้อผิดพลาดก่อน

วิเคราะห์ข้อความแสดงข้อผิดพลาด

ชุดทดสอบจะแสดงข้อความแสดงข้อผิดพลาดสำหรับกรณีทดสอบที่ล้มเหลวแต่ละรายการซึ่งระบุเหตุผลที่ทำให้เกิดความล้มเหลว เพื่อช่วยนักพัฒนาแอปพลิเคชันระบุสาเหตุหลัก

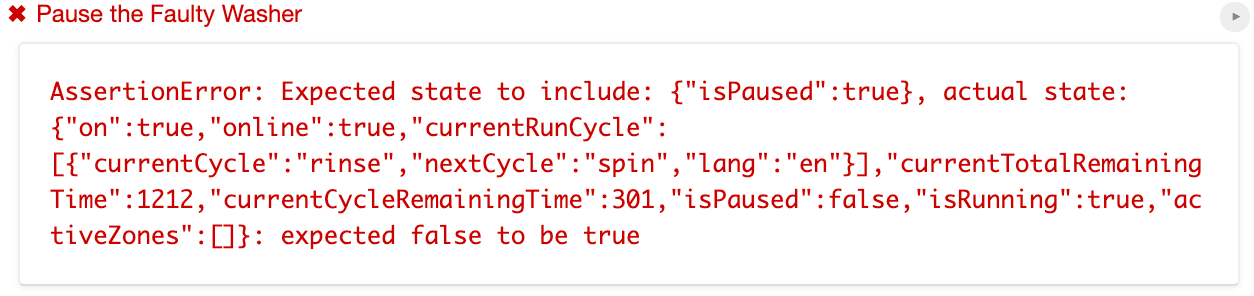

สำหรับกรณีทดสอบที่ล้มเหลวรายการแรกด้านบน


ข้อความแสดงข้อผิดพลาดระบุว่าชุดทดสอบคาดหวัง "isPause": true ในสถานะที่รายงานจากการผสานรวมแบบคลาวด์กับคลาวด์ แต่สถานะจริงมีเพียง "isPause": false

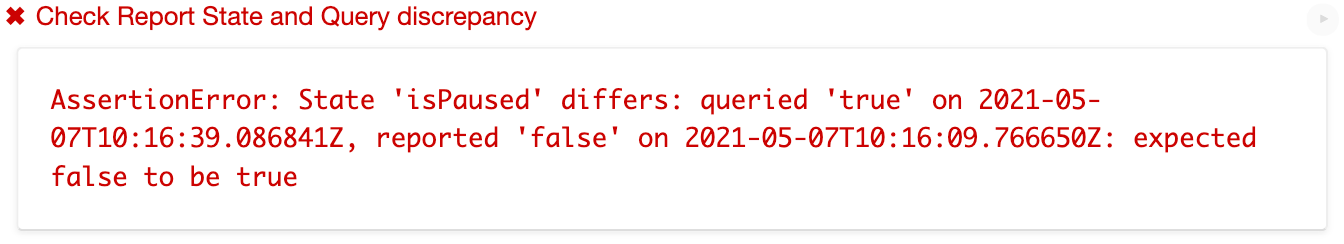

นอกจากนี้ ข้อความแสดงข้อผิดพลาดของกรณีทดสอบที่ล้มเหลวรายการที่ 2 ยังระบุว่าสถานะในการตอบสนอง QUERY จากการผสานรวมแบบคลาวด์กับคลาวด์มี "isPause": true ซึ่งแตกต่างจาก "isPause": false ในสถานะที่รายงานจากการผสานรวมแบบคลาวด์กับคลาวด์


ตามข้อความแสดงข้อผิดพลาดทั้ง 2 รายการ คุณควรตรวจสอบว่าการผสานรวมรายงานสถานะ isPaused ด้วยค่าที่ถูกต้องหรือไม่

ระบุสาเหตุหลักของข้อผิดพลาด

เปิด functions/index.js ซึ่งมีฟังก์ชัน reportstate ที่โพสต์การเปลี่ยนแปลงสถานะไปยัง Home Graph โดยใช้ Report State ตรวจสอบเพย์โหลด Report State แล้วคุณจะพบว่าเพย์โหลดไม่มีสถานะ isPaused ซึ่งเป็นสิ่งที่ชุดทดสอบตรวจสอบในกรณีทดสอบที่ล้มเหลว

index.js

exports.reportstate = functions.database.ref('{deviceId}').onWrite(
    async (change, context) => {
      ...

      const requestBody = {
        requestId: 'ff36a3cc', /* Any unique ID */
        agentUserId: USER_ID,
        payload: {
          devices: {
            states: {
              /* Report the current state of our washer */
             [context.params.deviceId]: {
                online: snapshot.online,
                on: snapshot.OnOff.on,
                isRunning: snapshot.StartStop.isRunning,
                currentRunCycle: [{
                  currentCycle: 'rinse',
                  nextCycle: 'spin',
                  lang: 'en',
                }],
                currentTotalRemainingTime: 1212,
                currentCycleRemainingTime: 301,
              },
            },
          },
        },
      };

      const res = await homegraph.devices.reportStateAndNotification({
        requestBody,
      });
      ...
    });

แก้ไขข้อผิดพลาด

เมื่อระบุสาเหตุหลักของข้อผิดพลาดแล้ว ให้แก้ไข functions/index.js โดยเพิ่มสถานะ isPaused ลงในเพย์โหลด Report State

index.js

exports.reportstate = functions.database.ref('{deviceId}').onWrite(
    async (change, context) => {
      ...

      const requestBody = {
        requestId: 'ff36a3cc', /* Any unique ID */
        agentUserId: USER_ID,
        payload: {
          devices: {
            states: {
              /* Report the current state of our washer */
             [context.params.deviceId]: {
                online: snapshot.online,
                on: snapshot.OnOff.on,
                isPaused: snapshot.StartStop.isPaused,
                isRunning: snapshot.StartStop.isRunning,
                currentRunCycle: [{
                  currentCycle: 'rinse',
                  nextCycle: 'spin',
                  lang: 'en',
                }],
                currentTotalRemainingTime: 1212,
                currentCycleRemainingTime: 301,
              },
            },
          },
        },
      };
      ...
    });

ทดสอบการแก้ไข

ทำให้โค้ดที่อัปเดตใช้งานได้โดยใช้ Firebase CLI

$ firebase deploy --only functions

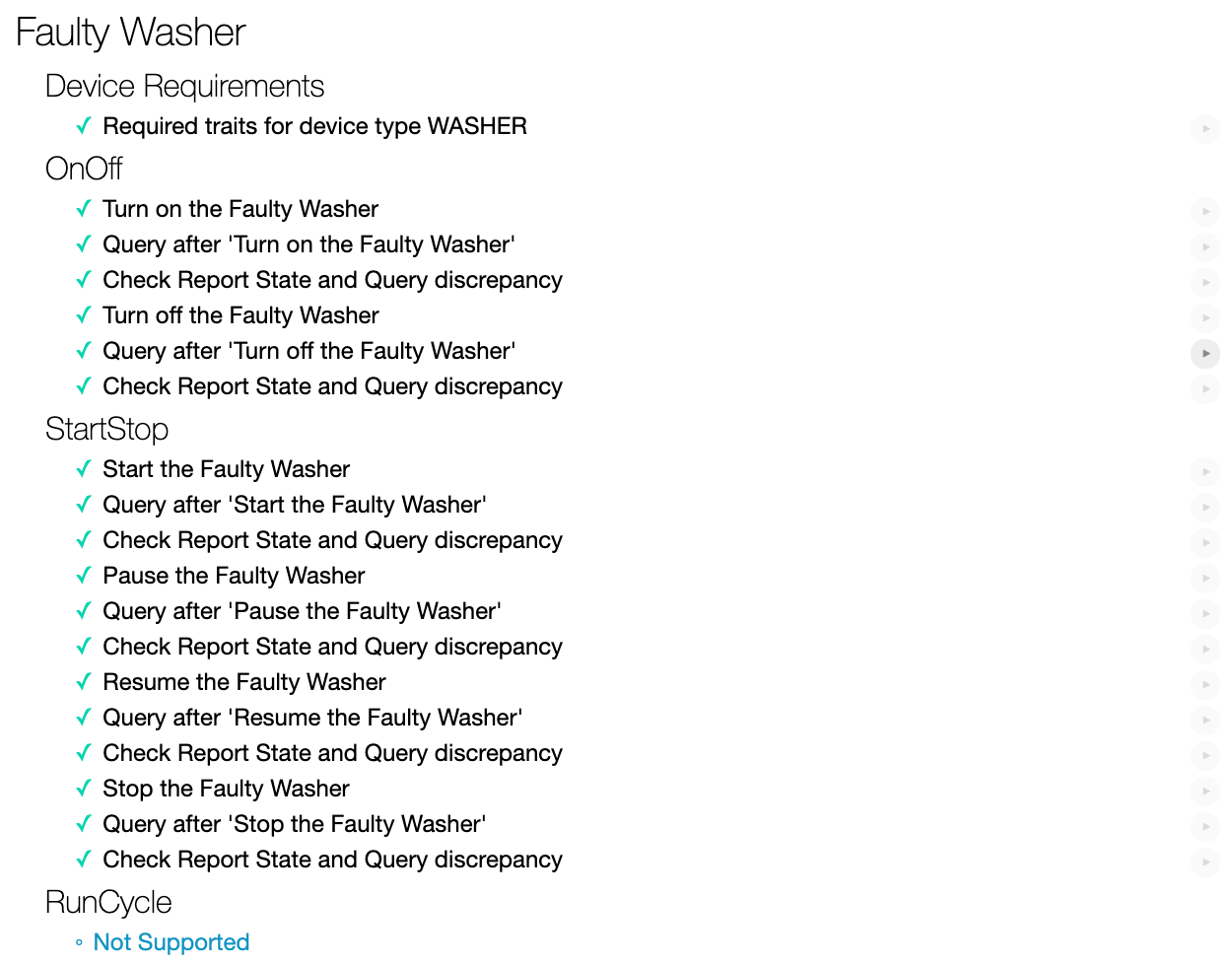

เรียกใช้ชุดทดสอบสำหรับสมาร์ทโฮมอีกครั้ง แล้วคุณจะพบว่ากรณีทดสอบทั้งหมดผ่านแล้ว


5. ขอแสดงความยินดี


ยินดีด้วย คุณได้เรียนรู้วิธีแก้ปัญหาการผสานรวมแบบคลาวด์กับคลาวด์โดยใช้ชุดทดสอบสำหรับสมาร์ทโฮมและ GCP Metrics and Logging แล้ว

ดูข้อมูลเพิ่มเติม

ลองทำแบบฝึกหัดต่อไปนี้และสำรวจแหล่งข้อมูลเพิ่มเติมโดยอิงตาม Codelab นี้

นอกจากนี้ คุณยังดูข้อมูลเพิ่มเติมเกี่ยวกับการทดสอบและการส่งการผสานรวมเพื่อรับการตรวจสอบ ซึ่งรวมถึงกระบวนการรับรองเพื่อเผยแพร่การผสานรวมให้ผู้ใช้
